FIGURA 1

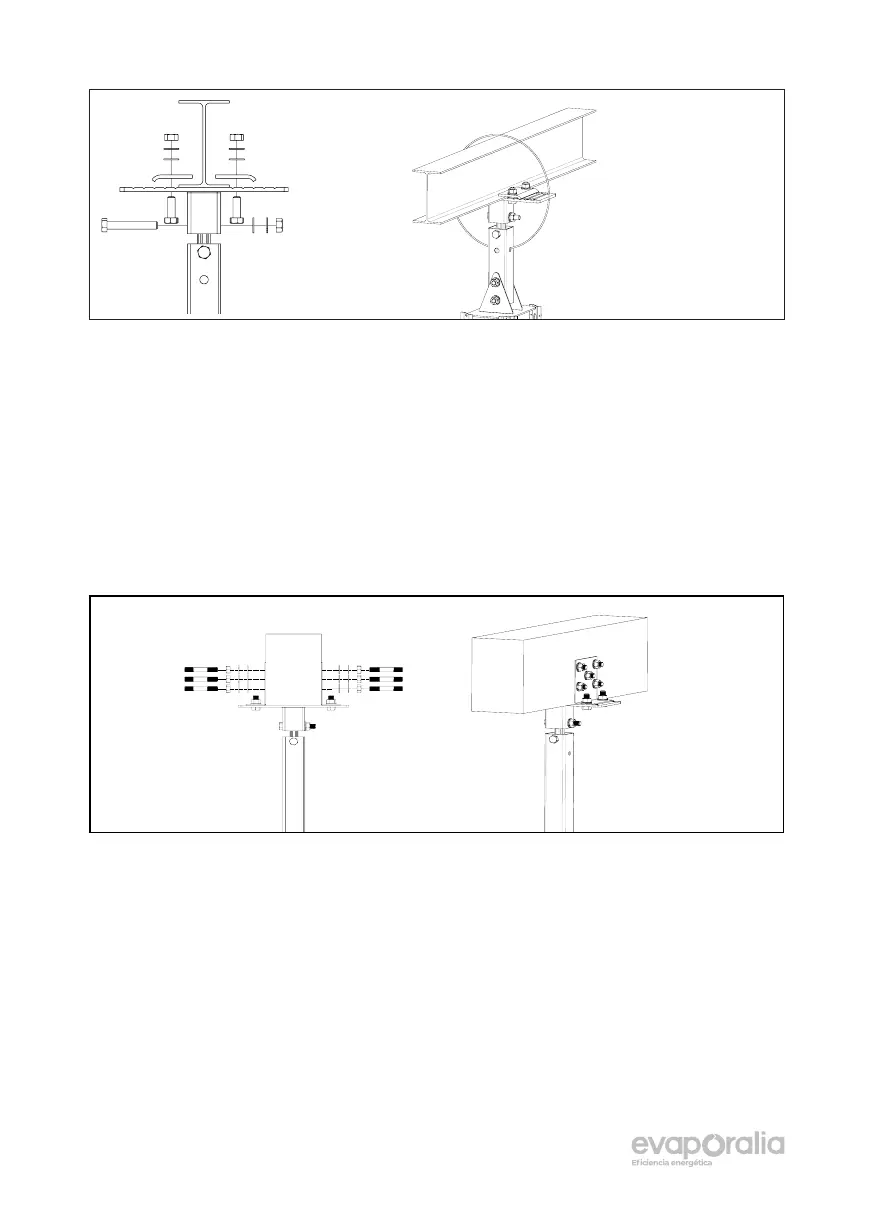

El soporte de jación se ancla mediante el uso de tacos de expansión metálicos a la viga de hormigón,
se puede ajustar al acho de la viga, 240-420mm. (Figura 2)
Connect with concrete beam, the standard device is xed by expansion bolts on the concrete beam,
the device can be adjusted according the width of the beam (240mm-420mm). (Figure 2)
Viga de hormigón / Concrete beam
Viga de marco rígido / Rigid Frame beam
El sistema de jación esta estructura consiste en un sandwich de pletinas que abrazan la viga con un
sistema de varillas roscadas que las unen, el dispositivo se puede ajustar según el ancho del haz (80
mm-400 mm). (gura 3)
Connect with Rigid Frame Beam, the standard device is xed by threaded rod on the rigid
frame beam, the device can be adjusted according the width of the beam (80mm-400mm). (gure 3)
FIGURA 2
