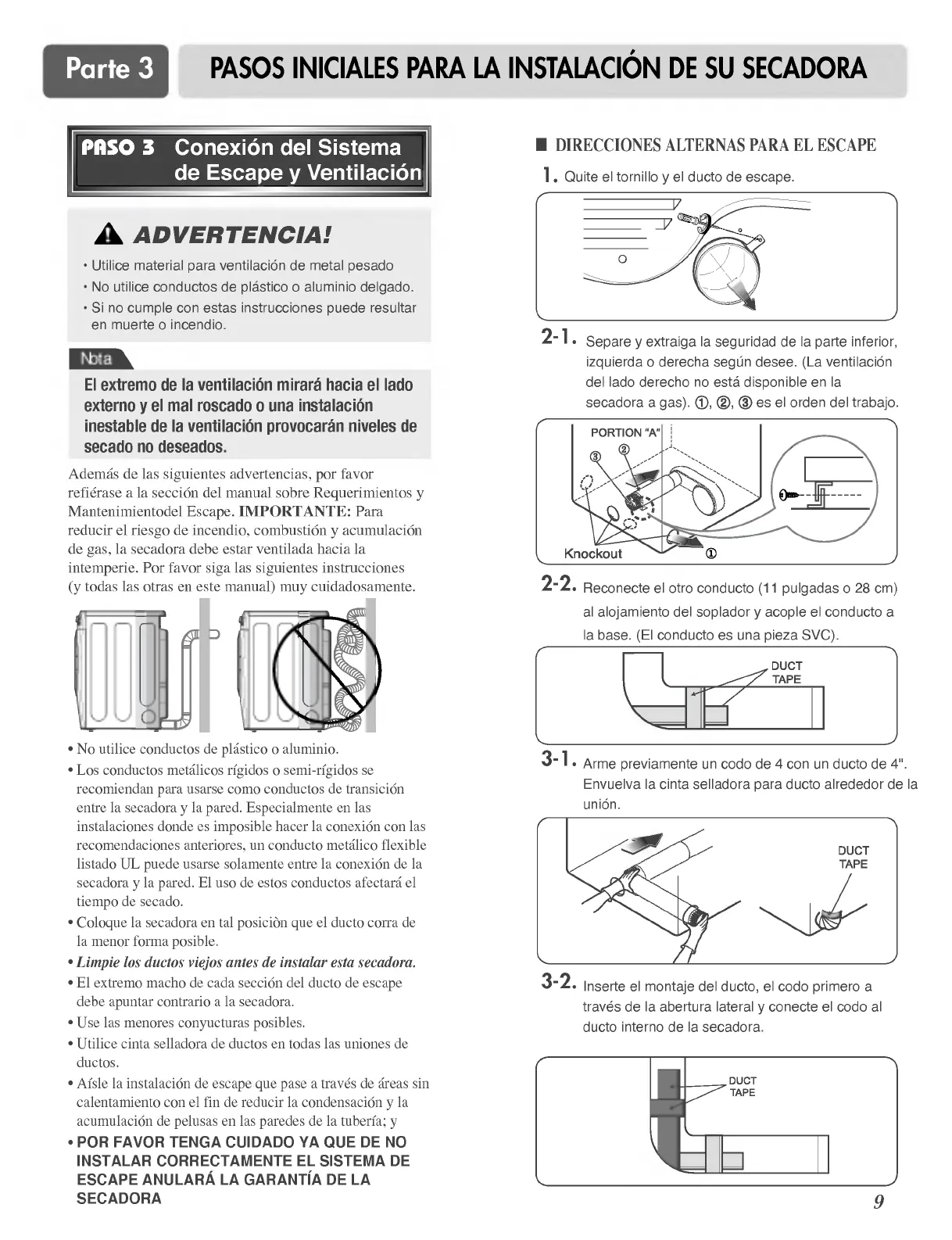

9
Parte
3
PASOS
INICIALES
PARA
LA
INSTALACION
DE
SU
SECADORA
Ademas
de
las
siguientes
advertencias,
por
favor
refierase
a
la
seccion
del
manual
sobre
Requerimientos
y
Mantenimientodel
Escape.
IMPORTANTE:
Para
reducir
el
riesgo
de
incendio,
combustion
y
acumulacion
de
gas,
la
secadora
debe
estar
ventilada
hacia
la
intemperie.
Por
favor
siga
las
siguientes
instrucciones
(y
todas
las
otras
en
este
manual)
muy
cuidadosamente.
No
utilice
conductos
de
plastico
o
aluminio.
Los
conductos
metalicos
rigidos
o
semi-rigidos
se
recomiendan
para
usarse
como
conductos
de
transicion
entre
la
secadora
y
la
pared.
Especialmente
en
las
instalaciones
donde
es
imposible
hacer
la
conexion
con
las
recomendaciones
anteriores,
un
conducto
metalico
flexible
listado
UL
puede
usarse
solamente
entre
la
conexion
de
la
secadora
y
la
pared.
El
uso
de
estos
conductos
afectara
el
tiempo
de
secado.
Coloque
la
secadora
en
tal
posicion
que
el
ducto
corra
de
la
menor
forma
posible.
Limpie
los
ductos
viejos
antes
de
instalar
esta
secadora.
El
extremo
macho
de
cada
seccion
del
ducto
de
escape
debe
apuntar
contrario
a
la
secadora.
Use
las
menores
conyucturas
posibles.
Utilice
cinta
selladora
de
ductos
en
todas
las
uniones
de
ductos.
Aisle
la
instalacion
de
escape
que
pase
a
traves
de
areas
sin
calentamiento
con
el
fin
de
reducir
la
condensacion
y
la
acumulacion
de
pelusas
en
las
paredes
de
la
tuberia;
y
POR
FAVOR
TENGA
CUIDADO
YA
QUE
DE
NO
INSTALAR
CORRECTAMENTE
EL
SISTEMA
DE
ESCAPE
ANULARA
LA
GARANTIA
DE
LA
SECADORA
ADVERTENCIA!
Utilice
material
para
ventilacion
de
metal
pesado
No
utilice
conductos
de
plastico
o
aluminio
delgado.
Si
no
cumple
con
estas
instrucciones
puede
resultar
en
muerte
o
incendio.
!
DIRECCIONES
ALTERNAS
PARA
EL
ESCAPE
1.
Quite
el
tornillo
y
el
ducto
de
escape.
2-1.
Separe
y
extraiga
la
seguridad
de
la
parte
inferior,
izquierda
o
derecha
segun
desee.
(La
ventilacion
del
lado
derecho
no
esta
disponible
en
la
secadora
a
gas).
, ,
es
el
orden
del
trabajo.
2-2.
Reconecte
el
otro
conducto
(11
pulgadas
o
28
cm)
al
alojamiento
del
soplador
y
acople
el
conducto
a
la
base.
(El
conducto
es
una
pieza
SVC).
3-1.
Arme
previamente
un
codo
de
4
con
un
ducto
de
4".
Envuelva
la
cinta
selladora
para
ducto
alrededor
de
la
union.
3-2.
Inserte
el
montaje
del
ducto,
el
codo
primero
a
traves
de
la
abertura
lateral
y
conecte
el
codo
al
ducto
interno
de
la
secadora.
PASO
3
Conexion
del
Sistema
de
Escape
y
Ventilacion
El
extremo
de
la
ventilacion
mirara
hacia
el
lado
externo
y
el
mal
roscado
o
una
instalacion
inestable
de
la
ventilacion
provocaran
niveles
de
secado
no
deseados.
Nota
