ESPANOL
~
Quite la cubierta de acceso al bloque
terminal localizado en la parte superior
trasera de la secadora. Instale un protector
de tensión listado por UL en el orificio de
pase del cable eléctrico; luego pase un
cable eléctrico conductor de cobre Núm. 10
listado por UL por el protector de tensión.
1

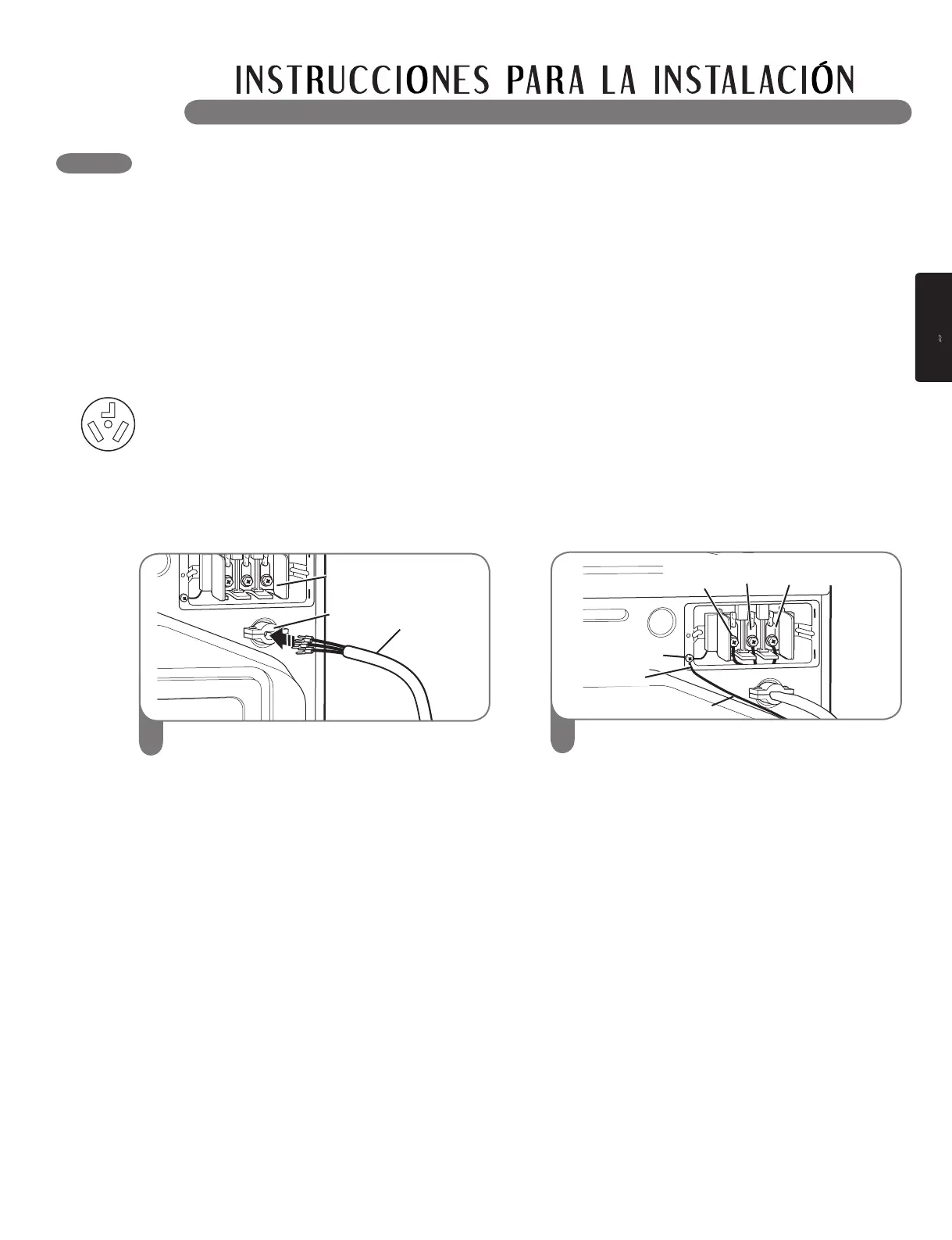

Conexión de tres hilos para secadoras eléctricas: Cable eléctrico con enchufe
•NOsepermiteunaconexiónde3hilosen
construcciones nuevas después del 1 de enero
de 1996.
•Serequiereunprotectordetensiónlistadopor
UL.
•Instaleuncableeléctricode30 A, 240 V, listado
y terminales de bucle
cerrado o de horquilla con extremos doblados
hacia arriba.
CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS (cont.)
Protector de tensión
listado por UL
Cable eléctrico
de tres hilos
listado por UL
Bloque
terminal
Conecte los dos conductores calientes del
cable eléctrico a los tornillos del bloque
terminal exterior. Conecte el cable neutro
al tornillo del bloque terminal central.
Conecte la conexión a tierra exterior (de ser
requerido por los códigos locales) al tornillo
de color verde. AJUSTE BIEN TODOS LOS
TORNILLOS. Reinstale la cubierta de acceso
del bloque terminal.
2
Tornillo de
conexión a tierra
Alambre de
conexión a tierra
Neutro
(blanco)
Caliente
(negro)
Caliente
(rojo)
Neutral de
puesta a tierra
wADVERTENCIA:
Conecte el cable de suministro de corriente al bloque terminal. Cada cable de color se
debe conectar al tornillo del mismo color. El color del cable que figura en el manual se
de corriente corto o excesivo.
Contacto por conductor neutro está prohibido para: (1) nuevas instalaciones de circuito
derivado, (2) las casas móviles, (3) vehículos recreacionales, y (4) áreas donde los códigos
prohíben una conexión a tierra por el conductor neutro.
23
SÓLO EE.UU.
