15
INSTALACIÓN
ESPAÑOL
(2)
(1)
(3)
(4)
(5)
(6)
(7)
(8)

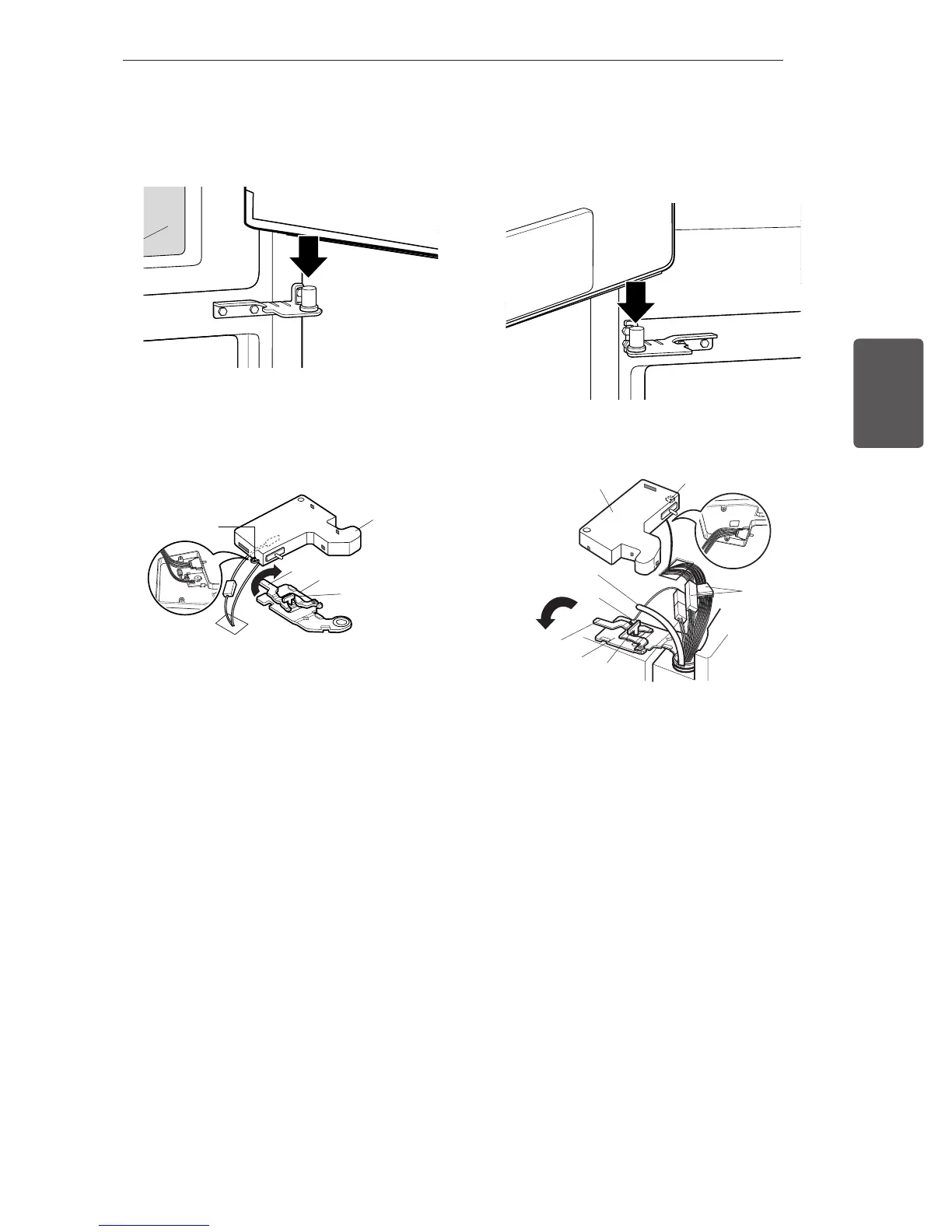

1
Baje la puerta hacia el pasador de la bisagra
central.
2
Encaje la bisagra superior (7) sobre el
pestillo de palanca de la bisagra (8) y
ajústela en su sitio.
3
Gire la palanca (6) en sentido horario para
asegurar la bisagra.
4
Instale el tornillo con conexión a tierra (5) y
conecte los dos mazos de cables (4).
5
Empuje el tubo de agua (3) situado en la
parte superior de la puerta izquierda dentro
del agujero situado junto a la bisagra
izquierda de la parte superior del aparato
hasta que salga por la parte trasera.
6
Inserte el tubo de suministro de agua (3)
dentro del conector hasta que sólo se vea
un trazo de escala. Inserte completamente
la tapa del tubo (15 mm - pulg.).
7
Enganche las pestañas situadas en el lado
derecho de la tapa de la bisagra (1) situada
debajo del borde de la bisagra superior (7)
y coloque la tapa en su sitio.
8
Inserte y apriete el tornillo de la tapa (1).
1
Baje la puerta hacia el pasador de la bisagra
central. Asegúrese de que el mango
plástico esté colocado en la parte inferior
de la puerta.
2
Encaje la bisagra superior (4) sobre el
pestillo de palanca de la bisagra (5) y
ajústela en su sitio.
3
Gire la palanca (3) en sentido contrario a
las agujas del reloj para asegurar la bisagra.
4
Enganche las pestañas situadas en el lado
derecho de la tapa de la bisagra (2) situada
debajo del borde de la bisagra superior (4)
y coloque la tapa en su sitio.
5
Inserte y apriete el tornillo de la tapa (1).
Instale primero la puerta del lado derecho.
Montaje de la puerta derecha del
refrigerador
Montaje de la puerta izquierda del
refrigerador
Instale la puerta izquierda del refrigerador
luego de instalar la puerta derecha.
(2)
(3)
(4)
(5)
(1)
