LGB 20882 - Page 3

4
2
3
5
6
1
3
0 1 2 3

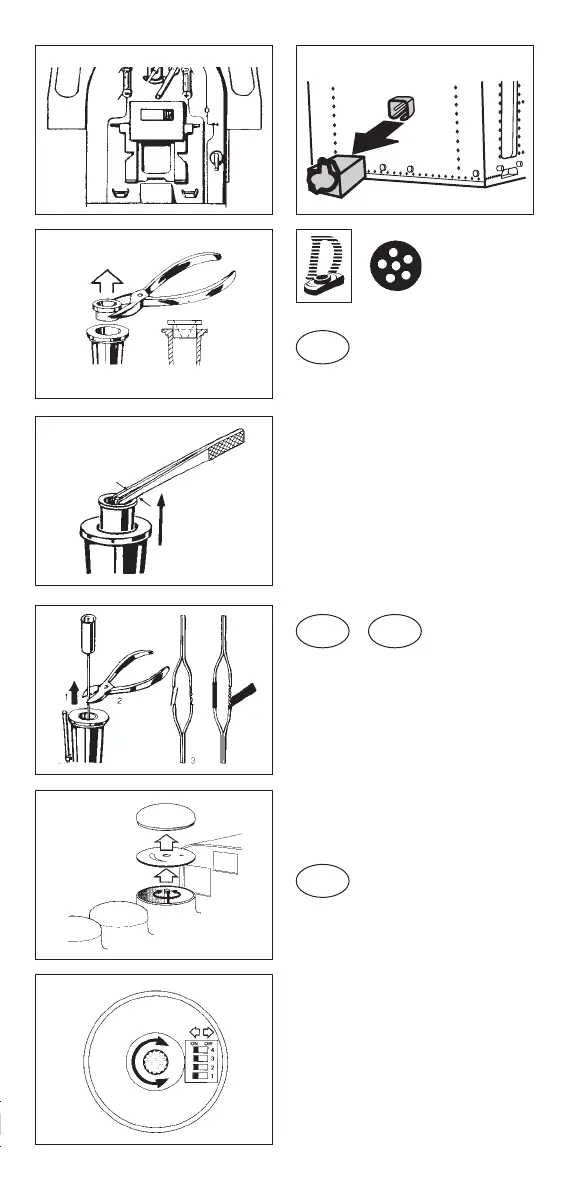

Abb. 1: Betriebsartenschalter
Abb. 2: Entfernen der Sicherheitsab
deckung im Schornstein.
Abb. 3, 4: 1) Alten Dampfgenerator
entfernen
2) Kabel entfernen
3) Kabelverbindung mit neuem
Dampfgenerator herstellen
4) Blanke Stellen der Kabelver-
bindung zur Vermeidung von
Kurzschluß isolieren und
Dampfgenerator einsetzen.
Abb. 5: Lautstärkenregler
Abb. 6: Soundschalter
Abb. 7: Mehrzweck-Steckdose
Fig. 1 Power control switch
Fig. 2: Removing the safety cover of
the smoke stack
Fig. 3,4: 1) Removing the old smoke
generator
2) Cutting the wires of the old
smoke generator
3) Reconnecting the replace-
ment generator. Insulating
the connection.
Fig. 5: Volume control
Fig. 6: Sound control switches
Fig. 7: Multi-purpose socket
Illustr. 1: Sélecteur de fonctions
Illustr. 2: Enlèvement de la plaque de
recouvrement dans la che-
minée
Illustr. 3, 4: 1) Enlever le vieux générateur
de fumée.
2) Retire le câble.
3) Raccorder le câble avec le
nouveau générateur de
fumée.
4) Isoler les endroits nus du
raccordement de câble, afin
d´éviter de courts-circuits, et
mettre le générateur de
fumée en plavr.
Illustr. 5: Réglage de volume
Illustr. 6: Interrupteur de sonorisation
Illustr. 7: Fiche plate, prise électrique
GB
USA
F
D
7
