LGB 52120 - Page 2

• 50110 oder jedem anderen LGB-
Trafo, Wechsel- oder Gleichstrom
• Technische Daten:
52120 Grundfläche: 175 x 115 mm
- 52121 Einbaumaße: 108 x 80 mm,
Einbautiefe: 50 mm
- Eingangsspannung: 15-18 V -
Wechsel spannung oder max. 24 V
Gleichspannung
- Ausgangsspannung: max. 24 V
Gleich spannung
- Ausgangsstrom: max. 5 A Gleich strom
DAS LGB-PROGRAMM
Zum Einsatz mit diesem Produkt schla-
gen wir folgende LGB-Artikel vor:
- 50110 Hochleistungs-Wechsel-
strom-Trafo, 230 V, 24 V, 5 A
- 50160 Anschlußkabel für Fahr strom
Informationen über das komplette LGB-
Programm finden Sie im LGB-Katalog.
BEDIENUNG
Einbau
Mechanisch
52120:
Der Fahrregler 52120 kann im Haus
oder im Garten aufgestellt werden.
52121:
Der Einbau-Fahrregler 52121 ist zum
Einbau in Stellpulte u. ä. vorgesehen.
So bauen Sie den Fahrregler ein:
1. Bohren Sie ein Loch (Durch messer
mindestens 6,5 mm) für die
Reglerachse. Ziehen Sie den Regler -
knopf und die Reglerskala nach oben
ab.
2. Bohren Sie zwei Löcher für die
Befestigungsschrauben. Stecken Sie
den Fahrregler von unten durch die
Bohrung für die Reglerachse. Be -
festigen Sie ihn von oben mit zwei M3-
Schrauben.
Achtung! Die Schrauben dürfen nicht
mehr als 4 mm über die Unterseite des
Kühlblechs herausragen. Wenn die
Schrauben weiter hervorstehen oder
auf die Platine drücken, wird die Platine
beschädigt.
3. Kleben Sie die Reglerskala auf die
Vorderseite des Stellpults und stecken
Sie den Reglerknopf wieder auf den
Fahrregler.
Achtung! Das Kühlblech muß belüftet
sein. Wenn der Fahrregler in einem
geschlossenen Gehäuse eingebaut
wird, müssen ausreichende
Belüftungslöcher vorgesehen werden.
Werden mehrere Fahrregler nebenein-
ander eingebaut, muß zwischen den
Kühlblechen ein Abstand von minde-
stens 5 mm bleiben.
Elektrisch
Der Fahrregler kann mit Wechsel strom
oder Gleichstrom von jedem LGB-Trafo
betrieben werden. Eine eingebaute
elektronische Schaltung erkennt auto-
matisch den Spann ungs typ und wan-
delt diesen zur Einspeisung in die
Gleise entsprechend um.
Schließen Sie den Trafo an die
Anschlüsse rechts am Fahrregler (mit
WS/SW gekennzeichnet) an. Verbinden
Sie die Anschlüsse links am Fahrregler
(mit RT/BL gekennzeichnet) mit den

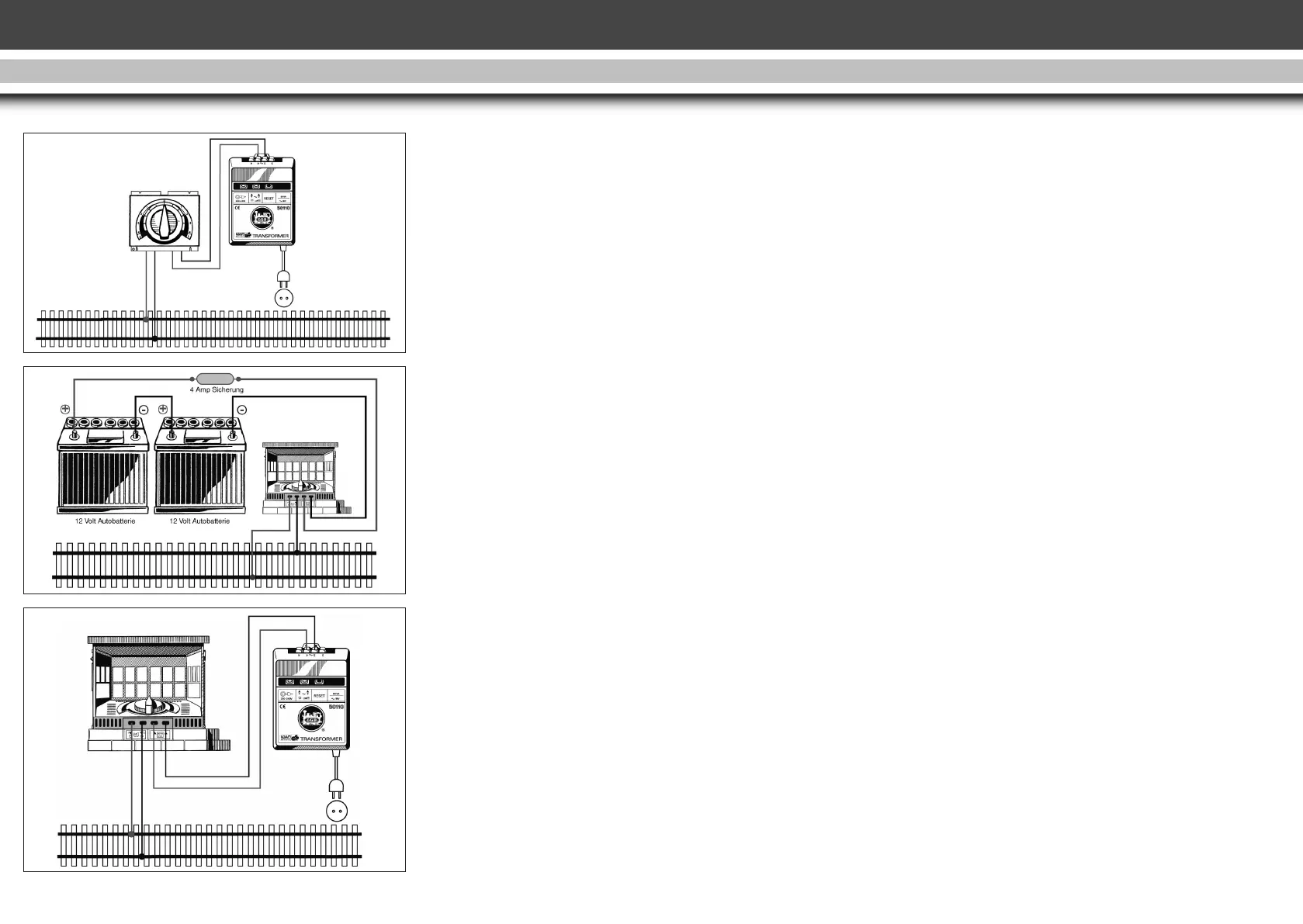

Gleisen (Abb. 1).
Hinweis: Der Fahrregler 52120 kann
auch mit zwei 12-V-Autobatterie ver-
wendet werden. Aus Sicherheits -
gründen müssen Sie dabei eine 4-A-
Autosicherung einbauen.
Fahrbetrieb auch ohne Steckdose
Abbildung 2: Bei Anschluß an zwei
12-Volt-Autobatterien, muß zum Schutz
der nachgeschalteten Geräte eine 4-A-
Feinsicherung (z.B. Auto-Kabel-
Sicherung wie bei Autoradios verwen-
det) zwischengeschaltet werden. Ohne
diese 4-A-Sicherung wird der
Fahrregler zerstört!
