M) Secção dos pés da base (x2)
N) Cabo de alimentação
MONTAGEM DA BASE DA VENTOINHA (efectue isto primeiro)
É necessária uma chave de fendas Phillips (não incluída) para a montagem. Encaixe as secções dos
pés da base (M) em conjunto, utilizando os entalhes ao centro. Devem ter uma forma em cruz.
Agora coloque o veio de base superior (K) nos pés da base. Alinhar os 4 furos e aperte firmemente o
parafuso (fornecido). Monte a tampa da base (L) à parte inferior do veio. Monte os 4 pés nas
extremidades da base em forma de cruz. Simplesmente encaixam.
Solte e puxe o veio extensível (I) desapertando o anel de regulação da altura da ventoinha (J).
Regule o veio para a altura pretendida e aperte-o com o anel de regulação (J).
A secção da parte superior da ventoinha, incluindo o painel de controlo e a carcaça do motor,
podem ser agora montadas na parte superior do veio extensível (I).
Coloque a secção superior sobre o veio e aperte-o com o grampo de aperto (H).

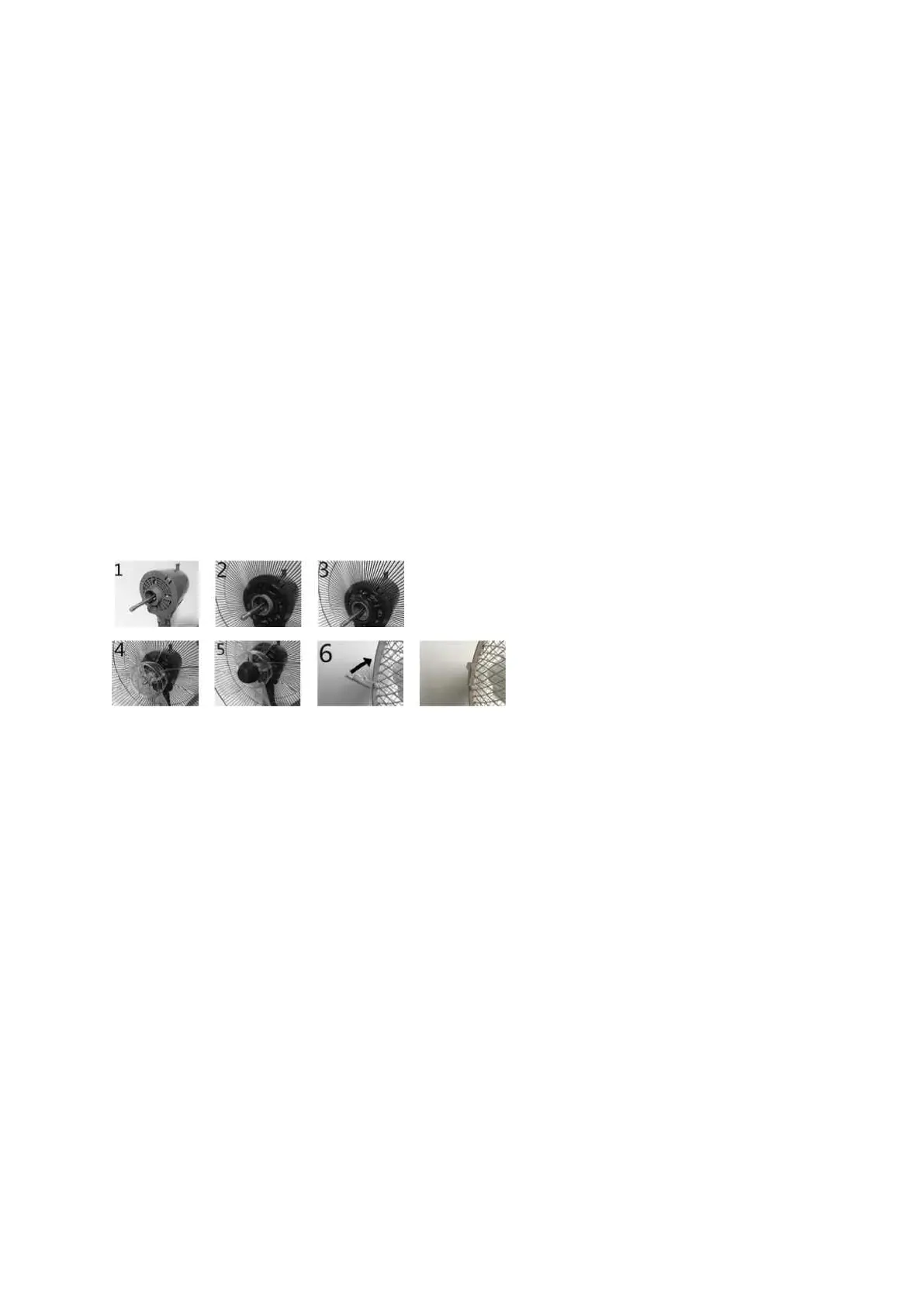

MONTAGEM DA CABEÇA DA VENTOINHA (depois de montar a base)
1. A carcaça do motor.
2. Coloque o resguardo traseiro (B) na carcaça do motor, conforme mostrado.
3. Aparafuse a porca de fixação de plástico, no sentido horário.
4. Coloque as lâminas da ventoinha (F) sobre o veio metálico, certificando-se de que alinha a
haste com as 2 ranhuras.
5. Aparafuse a tampa de fixação das lâminas no sentido antihorário.
6. Coloque o resguardo frontal (A) no resguardo traseiro (B) e aperte-o com os freios dos
resguardos.
