TUULETTIMEN JALUSTAN KOKOAMINEN (tee tämä ensin)
Tarvitset kokoamiseen ristipääruuvimeisselin (ei sisälly tuotteeseen). Kiinnitä jalustan osat (M)
niiden keskiosien syvennyksistä toisiinsa. Niiden tulee muodostaa risti. Aseta jalan alaosa (K)
jalustaan. Kohdista sen 4 reikää ja kiristä ruuvi (sisältyy pakkaukseen). Liu’uta jalustan päälle tuleva
suoja (L) jalkaan alas asti. Kiinnitä 4 jalkaosaa ristin muotoisen jalustan kuhunkin päähän. Ne
kiinnittyvät paikoilleen painamalla.
Irrota ja vedä jalan pidennysosaa (I) ylöspäin kiertämällä auki korkeuden säädön lukitusrengasta (J).
Pidennä jalkaa haluamallesi korkeudelle ja kiristä se paikoilleen lukitusrenkaalla (J).
Tuulettimen yläosa, mukaanlukien ohjauspaneeli ja moottorin kotelo, voidaan nyt kiinnittää jalan
pidennysosaan (I).
Aseta yläosa jalkaan ja kiinnitä se kiristysosalla (H).

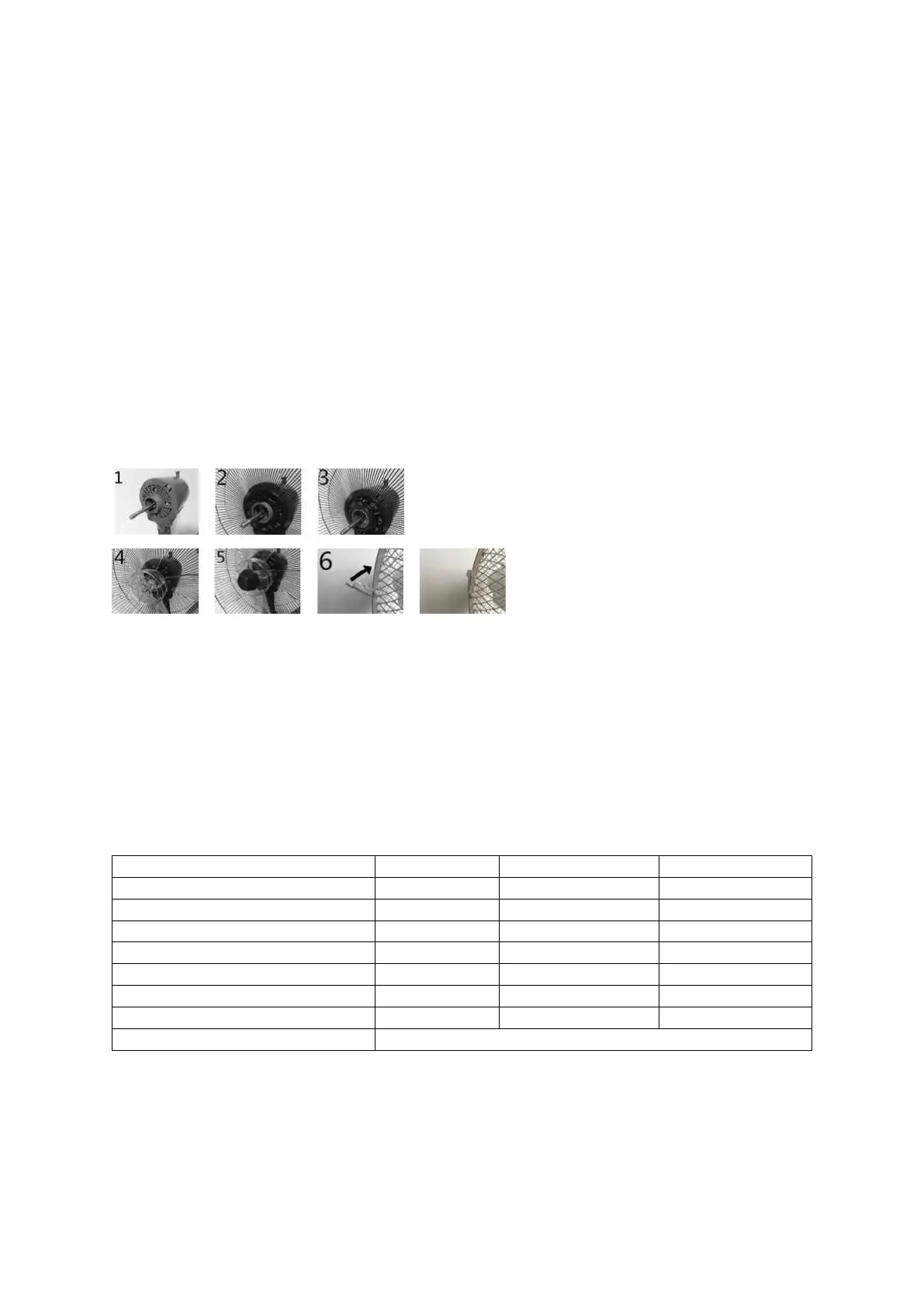

TUULETINOSAN KOKOAMINEN (jalustan kokoamisen jälkeen)
1. Moottorin kotelo
2. Aseta suojaritilän takaosa (B) moottorin koteloon kuvan ohjeiden mukaisesti.
3. Kiinnitä muovinen kiinnitysmutteri myötäpäivään kiertäen.
4. Aseta tuulettimen lavat (F) metalliseen akseliin varmistaen samalla, että tanko ja urat (2)
osuvat kohdilleen.
5. Kiinnitä lapojen kiinnitysosa vastapäivään kiertäen.
6. Kiinnitä suojaritilän etuosa (A) suojaritilän takaosaan (B) lukituskoukuilla.
