MONTERE VIFTENS GULVSTATIV (gjør dette først)
Det trengs et Phillips-skrujern (ikke inkludert) for montering. Sett sammen gulvstativfotdelene (M)
ved bruk av forsenkningen i midten. De skal danne et kryss. Sett så det øvre gulvstativskaftet (K) på
gulvstativføttene. Rett inn de 4 hullene og skru skruene (inkludert) stramt til. Beveg
gulvstativdekselet (L) ned til bunnen av skaftet. Fest de 4 føttene til endene av den kryssformede
basen. De klikkes på plass.
Slipp nå og trekk det uttrekkbare skaftet (I) opp ved å skru løs høydejusteringskragen (J).
Trekk ut skaftet til ønsket høyde og fest det ved å stramme til justeringskragen (J) igjen.
Den øvre delen av viften, inkludert kontrollpanelet og motorhuset, kan nå festes til toppen av det
uttrekkbare skaftet (I).
Plaser toppdelen på skaftet og fest den med strammeklemmen (H).

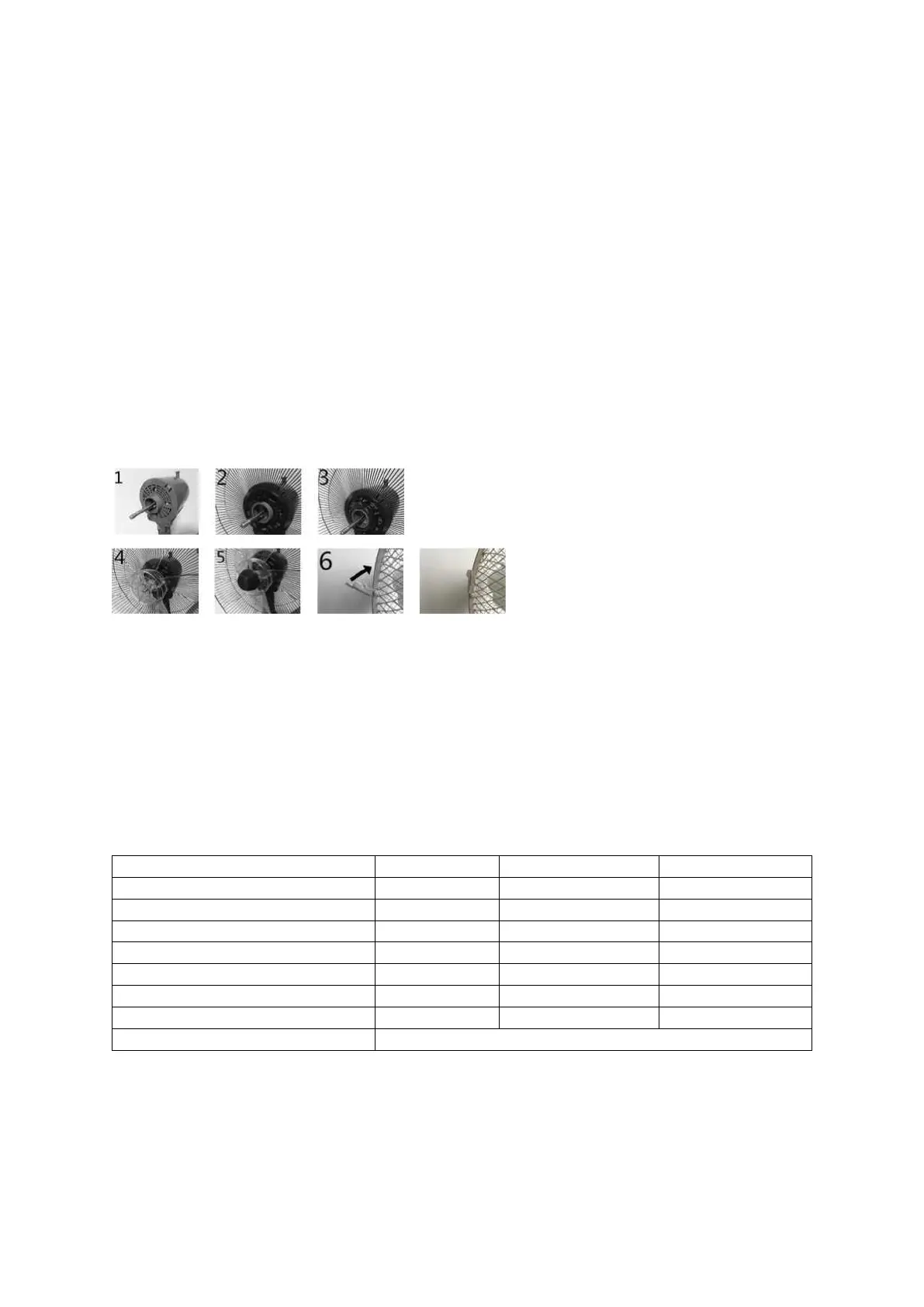

MONTERE VIFTEHODET (etter å ha montert stativet)
1. Motorhuset.
2. Plasser bakvernet (B) på motorhuset som vist.
3. Skru på festemutteren av plast med klokken.
4. Plasser viftebladet (F) på metallakslingen, og sørg for at du innretter stangen med de 2
slissene.
5. Skru på bladets holdedeksel mot klokken.
6. Plasser frontvernet (A) på bakvernet (B) og fest det ved bruk av de to vernfesteklipsene.
