MONTERING AV FLÄKTBASEN (gör detta först)
En stjärnskruvmejsel (ingår ej) krävs vid montering. Skjut ihop basens bensektioner (M) med hjälp av
urtagen i mitten. De ska bilda ett kors. Sätt nu den övre basens skaft (K) på basens ben. Passa ihop
de 4 hålen och dra åt skruven (medföljer) ordentligt. För bashöljet (L) nedåt mot skaftets nedre del.
Fäst de 4 fötterna till ändarna av den korsformade basen. De hamnar på plats enkelt.
Frigör och dra upp det utdragbara skaftet (I) genom att skruva av justeringskragen för fläkthöjd (J).
Dra ut skaftet till önskad längd och säkra den genom att dra åt justeringskragen (J).
Fläktens övre del, inklusive kontrollpanelen och motorkåpan, kan nu fästas överst på det utdragbara
skaftet (I).
Sätt den övre delen på skaftet och fäst den med åtdragningsklämman (H).

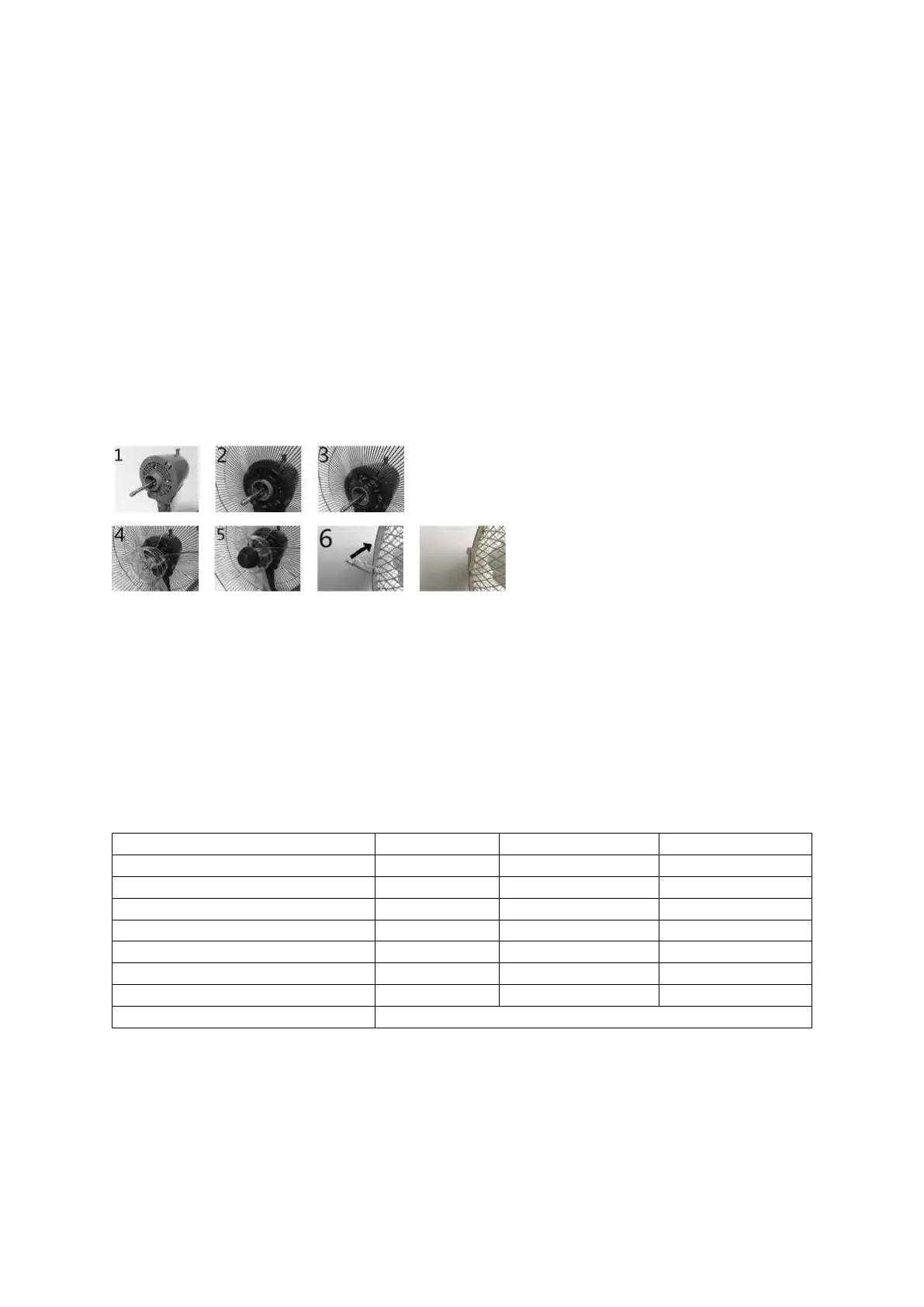

MONTERA FLÄKTHUVUDET (efter montering av basen)
1. Motorkåpan.
2. Placera det bakre skyddet (B) på motorkåpan såsom visas.
3. Skruva på plastfästmuttern i en medurs riktning.
4. Placera fläktbladet (F) på metallskaftet, och se till att du riktar in skaftet med de 2 skårorna.
5. Skruva på bladhållarskyddet i en moturs riktning.
6. Placera det främre skyddet (A) på det bakre skyddet (B) och fäst det på plats med
skyddfästklämmorna.
