SESTAVLJANJE STOJALA VENTILATORJA (to je treba sestaviti najprej)
Pri sestavljanju boste potrebovali križni izvijač. Dela stojala (M) zložite skupaj, tako da bosta reži na
sredini. Nastati bi morala oblika križa. Zdaj na nogo namestite zgornjo gred stojala (K). Poravnajte 4
odprtine in trdno privijte vijak (je priložen). Pokrov stojala (L) potisnite do konca navzdol po gredi. Na
konce križnega stojala namestite 4 nogice. Preprosto jih pritisnite v odprtine.
Sedaj odtegnite in izvlecite raztegljivo gred (I), tako da odvijete manšeto za nastavitev višine
ventilatorja (J).
Gred dvignite na želeno višino in jo pritrdite, tako da znova zategnete nastavitveno manšeto (J).
Zgornji del ventilatorja, vključno z nadzorno ploščo in ohišjem motorja, lahko zdaj namestite na vrh
raztegljive gredi (I).
Zgornji del namestite na gred in ga pritrdite s zategovalno spono (H).

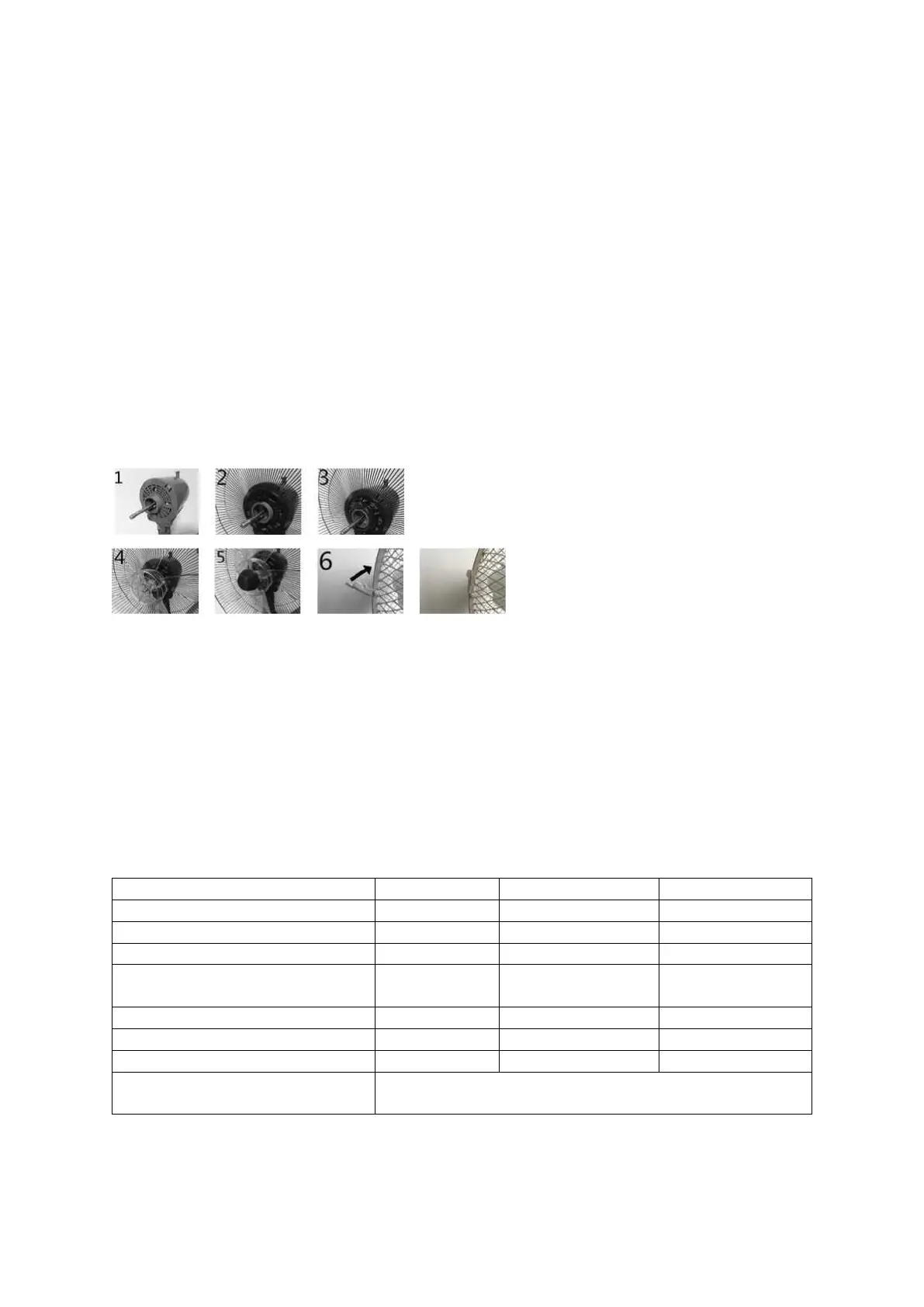

SESTAVLJANJE GLAVE VENTILATORJA (po tem, ko ste sestavili stojalo)
1. Ohišje motorja.
2. Zadnjo zaščitno mrežo (B) namestite na ohišje motorja, kot je prikazano.
3. V smeri urnega kazalca jo zategnite na plastično pritrdilno matico.
4. Lopatice ventilatorja (F) namestite na kovinsko gred, pri tem pazite, da palico poravnate z
režama.
5. V nasprotni smeri urnega kazalca zategnite pokrov lopatic.
6. Sprednjo zaščitno mrežo (A) namestite na zadnjo zaščitno mrežo (B) in ju pritrdite s
pritrdilnimi sponkami za zaščitno mrežo.
