0217$*('83,('SUHPLqUHpWDSH
Il convient d’utiliser un tournevis cruciform
e (non fourni) pour le montage. Enclenchez
les pieds (M) l’un
dans l’autre à l’aide des enc
oches du centre. Ils doivent form
er une
FURL[
À présent, placez le tube supérieur du pied (K) sur le pied. Alignez les 4 trous et
VHUUH]ELHQODYLVIRXUQLH3ODFH]OHFDFKHSLHG/HQEDVGXWXEH)L[H]OHVSLHGV
DX[H[WUpPLWpVGHODFURL[,OVXI¿WGHOHVJOLVVHU
Ensuite, débloquez et remontez le tube-rallonge (I) en dévissant le collier de réglage
de la hauteur du ventilateur (J).
Déployez le tube à la hauteur souhaitée et bloquez-le en resserrant le collier de
réglage (J).
La partie supérieure du ventilateur, y compris le panneau de commande et le logement
GXPRWHXUSHXWGRUpQDYDQWrWUH¿[pHDXGHVVXVGXWXEHUDOORQJH,
Placez la partie supérieure sur le tube et serrez-la à l’aide du collier de serrage (H).

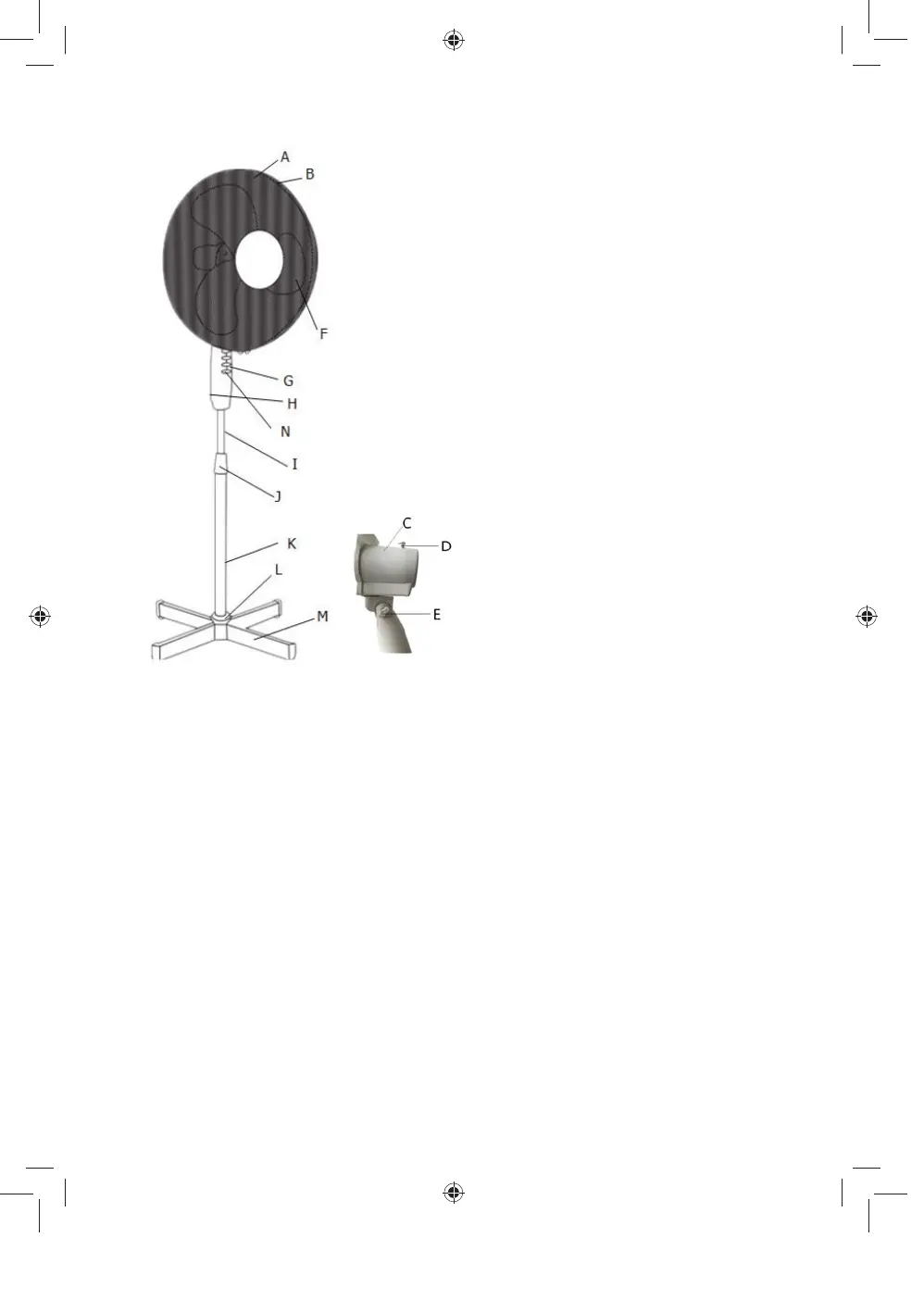

A) Grille avant
B) Grille arrière
C) Logement du moteur
D) Bouton d’oscillation du ventila-
teur
E) Pince de réglage de l’angle du
ventilateur
F) Pales du ventilateur
G) Panneau de commande
H) Collier de serrage (à l’arrière)
I) Tube rallonge
J) Collier de réglage de la hauteur
du ventilateur
K) Tube supérieur du pied
L) Cache-pied
M) Pieds (x2)
N) Câble d’alimentation
