31
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

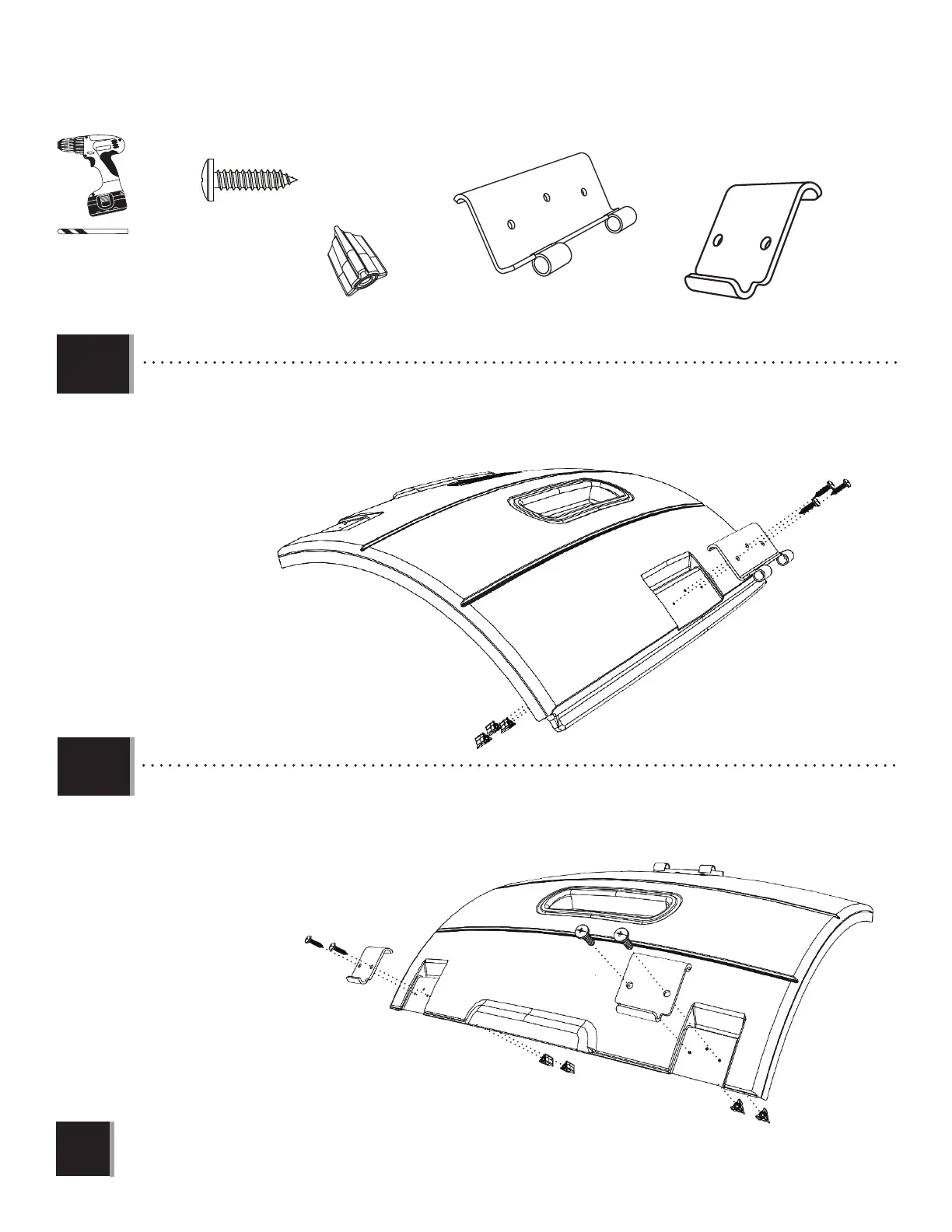

• Attach the Tube Hinge (EHC) to a Lid (DBR) using the hardware indicated. If you wish, you may pre-drill the holes first.
• Attacher la charnière avec tubes (EHC) au couvercle (DBR) à l’aide de la quincaillerie indiquée. Si besoin, percer les trous
en premier.
• Sujetar la bisagra con tubos (EHC) a la tapa (DBR) usando el herraje indicado. Si es necesario, se pueden taladrar los
agujeros primero.
ADW (x14)
BHK (x14)
EHE (x4)
3
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
3.2
Note: Repeat Steps 3.1–3.2 for the second Lid.
Remarque : Répéter les étapes 3.1 – 3.2 pour le deuxième couvercle.
Nota: Repetir pasos 3.1–3.2 para la segunda tapa.
!
BHK
BHK
BHKBHK
ADW
ADW
EHE
EHE
ADW
ADW
EHC
DBR
EHC (x2)
ADW
3.1
ARA (x1)
• Attach the Latch Hooks (EHE) to the Lid using the hardware indicated. If you wish, you may pre-drill the holes first.
• Attacher les crochets à loquets (EHE) au couvercle à l’aide de la quincaillerie indiquée. Si besoin, percer les trous en
premier.
• Sujetar los ganchos para el pestillo (EHE) a la tapa usando el herraje indicado. Si es necesario, se pueden taladrar los
agujeros primero.
BHK
