70
TOOLS AND PARTS REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
DRA
ADZ (x6)ADZ (x6)

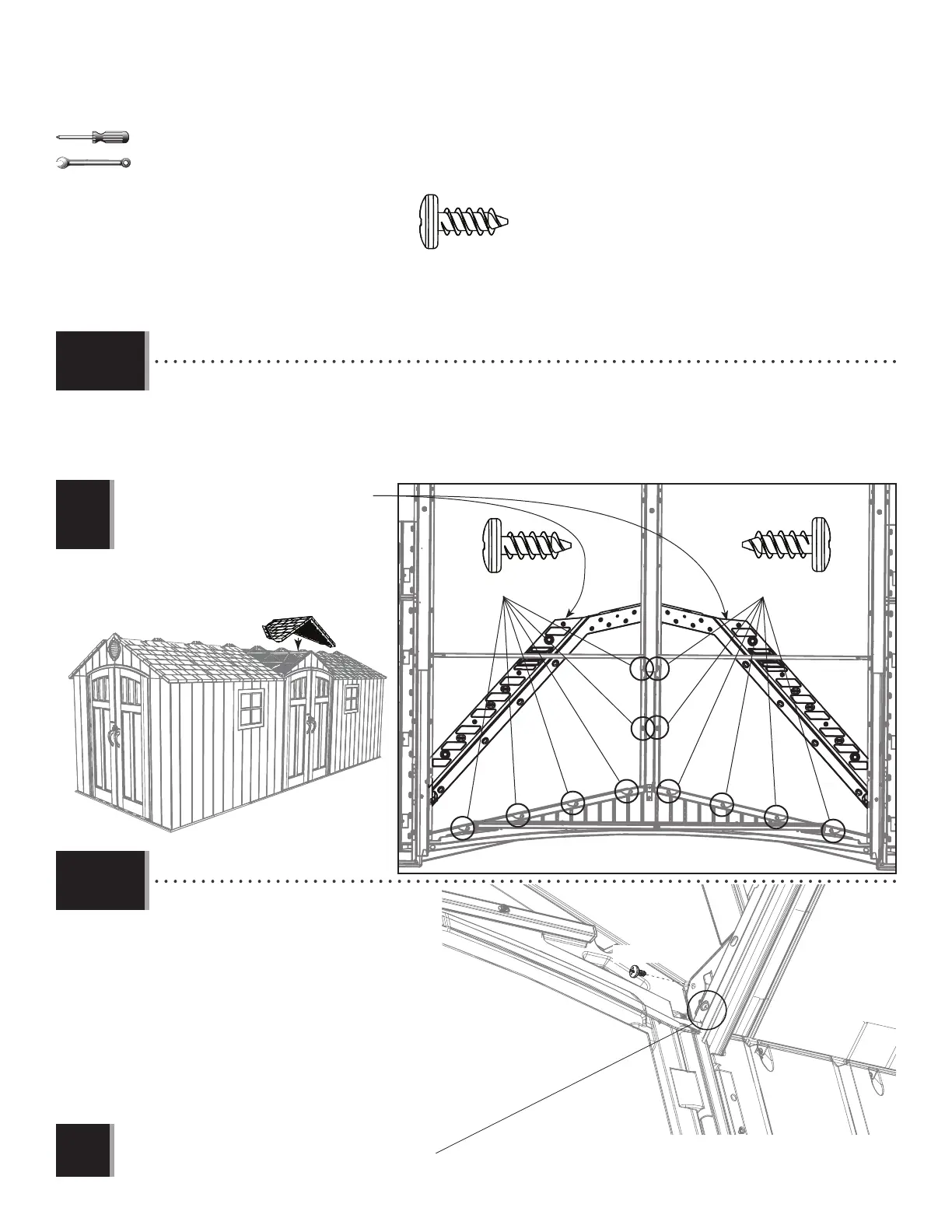

• Fold the ends of the large angled roof panel (DRA) and set it down onto the shed as shown. Secure the panel to the
entry gable and center truss with twelve (12) screws (ADZ) at the locations shown.
• Plier les extrémités du panneau de toit angulaire grand (DRA) et le mettre sur l’abri comme illustré. Bien l’attacher
au pignon et à la ferme centrale à l’aide de douze (12) vis (ADZ) aux endroits indiqués.
• Doblar los extremos del panel de tejado angular grande (DRA) y colocarlo en la caseta como se muestra. Sujetarlo a
la fachada y la cercha central usando doce (12) tornillos (ADZ) a las ubicaciones indicadas.
Note: Fold these ends upward before installing.
Remarque : Plier ces rabats en haut avant d’installer.
Nota: Doblar estas solapas hacia arriba antes de
instalar.
!
ADZ (x14)
9.24
9.25
3/8 in/po
(≈10 mm)
• Secure the drainiage plate from step
9.23 To the roof at the location shown.
• Attacher la plaque de drainage des
étapes 9.23 au toit à l’emplacement
illustré.
• Sujetar la placa de drenaje de los pasos
9.23 al tejado a la ubicación ilustrada.
• Tighten the nut on the drainage plate now.
• Serrer l’écrou dans la plaque de drainage.
• Apretar la tuerca en la placa de drenaje ahora.
ADZ
Note: Repeat this step for the other drainage plate.
Remarque : Répéter cette étape pour l’autre plaque de drainage.
Nota: Repetir este paso para la otra placa de drenaje.
!
