73
TOOLS AND PARTS REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
ADZ (x8)
ADZ
ADZ
ADZ
ADZ

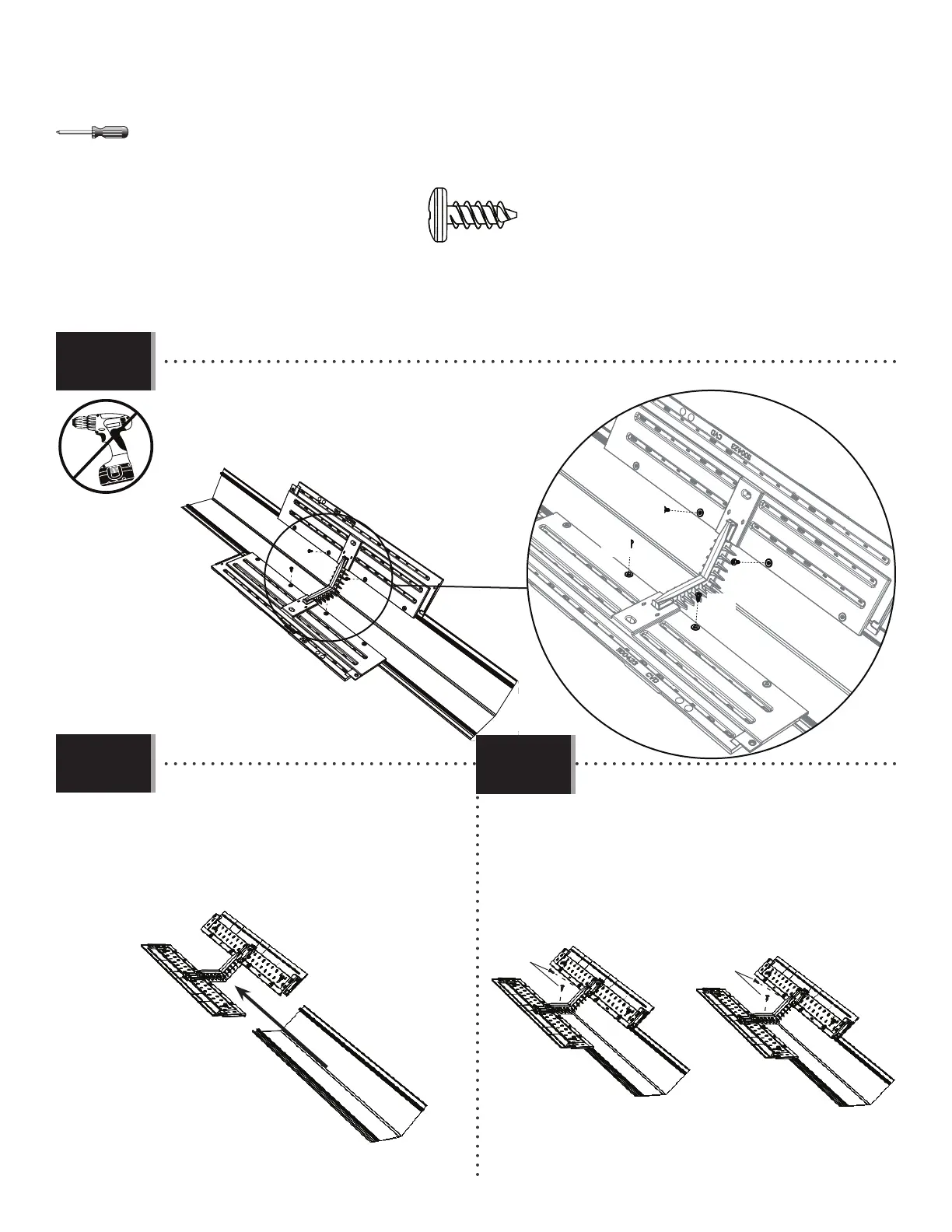

• Secure the skylights to the extensions at the four points shown.
• Attacher les lucarnes aux panneaux supplémentaires aux
quatre points indiqués.
• Sujetar los tragaluces a las extensiones a los cuatro puntos
indicados.
9.30
9.31
9.32
• Insert the end of the one short skylight (DQB)
into the skylight connector as shown.
• Insérer l’extrémité d’une lucarne courte (DQB)
dans le connecteur des lucarnes comme
illustré.
• Insertar el extremo de un tragaluz corto (DQB)
en el conector de tragaluces como se muestra.
• Repeat the last step and secure the skylights using
two (2) screws (ADZ) as shown.
• Répéter l’étape précédente et attacher les lucarnes
à l’aide de deux (2) vis (ADZ) comme indiqué.
• Repetir el paso anterior y sujetar los tragaluces
usando dos (2) tornillos (ADZ) como se muestra.
ADZ
DQB
ADZ
To Next Page
