Lifetime 80669 - 1.7-1.8 Chair Support Arm Assembly

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
u SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
12
1.7
1.8

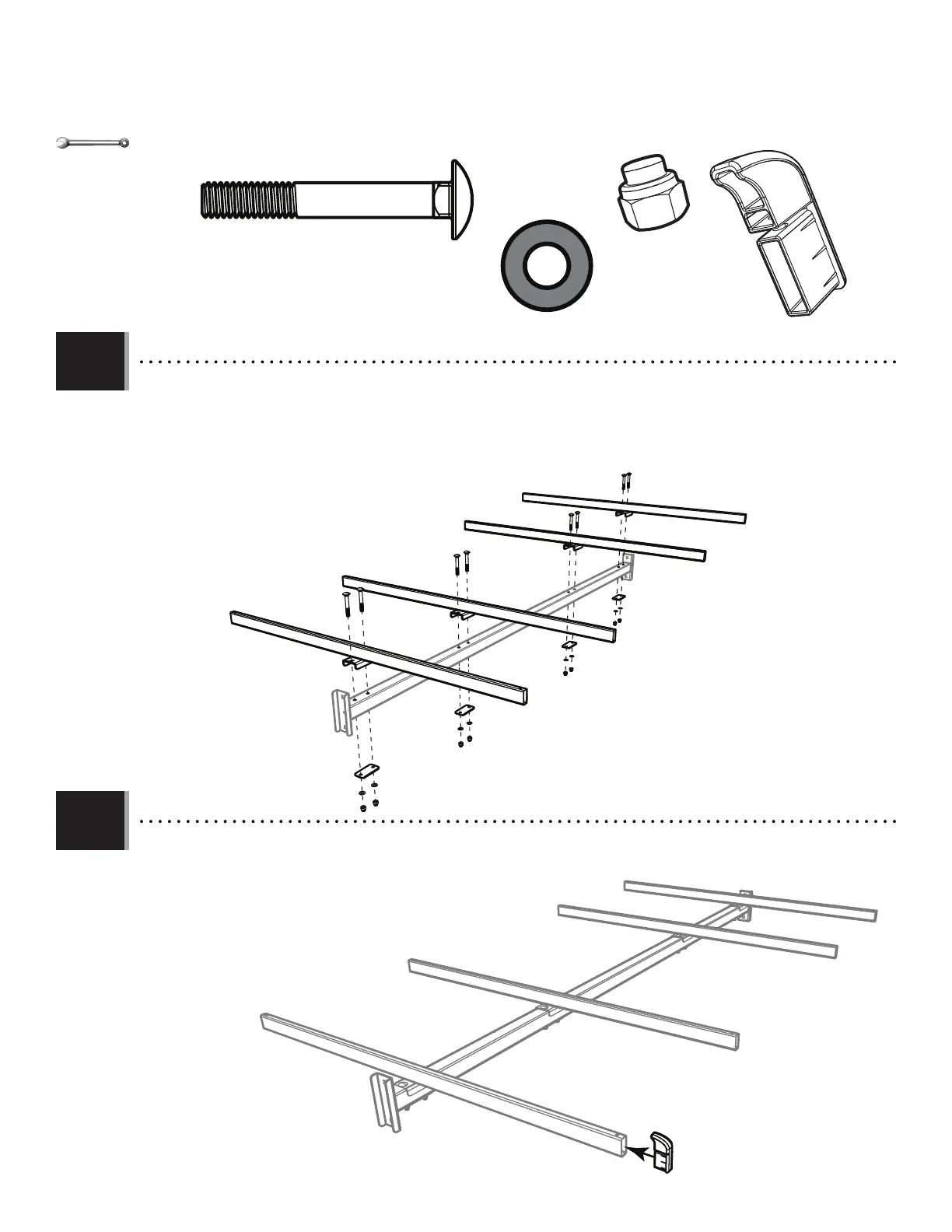

• Attach four Chair Support Arms (FNT) and Short Brace Plates (FNU) to a Cross Bar (FNV) using the hardware indicated. Tighten
securely.
• Attacher quatre bras de support à chaises (FNT) et quatre plaques de renfort courtes (FNU) à un tube transversal (FNV) à l’aide de la
quincaillerie indiquée. Serrer bien.
• Sujetar cuatro brazos de soporte para sillas (FNT) y cuatro placas de soporte cortas (FNU) a uno travesaño (FNV) usando el herraje
indicado. Apretar bien.
• Insert and End Hook (FNL) into the end of a Chair Support.
• Insérer un End Hook (FNL) dans l’extrémité d’un support à chaises.
• Insertar un End Hook (FNL) en el extremo de un soporte de sillas.
FNV
FNL
FNT
FNT
FNT
FNU
FNU
FNU
FNU
FNT
FNL (x1)
FNI (x8)
FNI
FNI
FNI
FNI
FNI
FNI
FNI
FNI
EVV (x8)
EVV (x2)
EVV (x2)
EVV (x2)
EVV (x2)
FTT (x8)
FTT
FTT
FTT
FTT
FTT
FTT
FTT
FTT
1/2"
(13 mm)
