TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
u SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
15

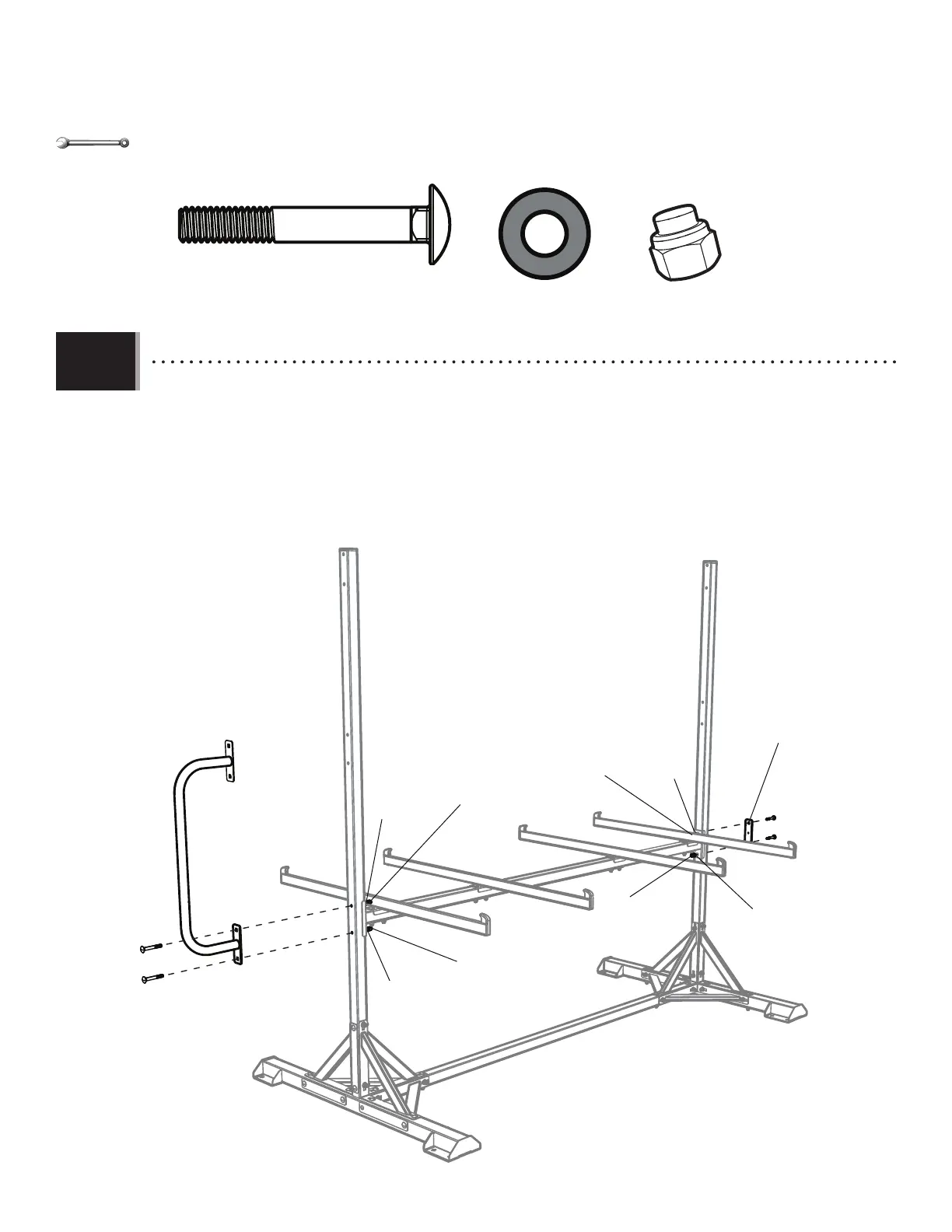

• Slide a Chair Support Arm Assembly down between the square tubes, and align with the lower four holes.
Attach it, the lower end of the Handle (FNR), and a Medium-lengthed Brace Plate (FNW) using the hardware indicated.
Only finger tighten for now.
• Faire glisser l’assemblage du bras de support à chaises entre les tubes carrés, et aligner-le avec les quatre
trous inférieurs. Attacher-le, la partie inférieure de la poignée (FNR), et une plaque de renfort de taille moyenne (FNW) à
l’aide de la quincaillerie indiquée. Ne pas serrer excessivement.
• Deslizar el ensamble del brazo de soporte para sillas entre los tubos cuadrados, y alinearlo con los cuatro
agujeros inferiores. Fijarlo, la parte inferior del mango (FNR), y la pletina de media longitud (FNW) usando el herraje
indicado. No apretar demasiado.
1.11
FNR
FNW
EVV (x4)
EVV
EVV
EVV
EVV
FTT (x4)
FNI (x4)
FNI
FNI
FNI
FNI
FTT
FTT
FTT
FTT
1/2"
(13 mm)
To Next Page
