52
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

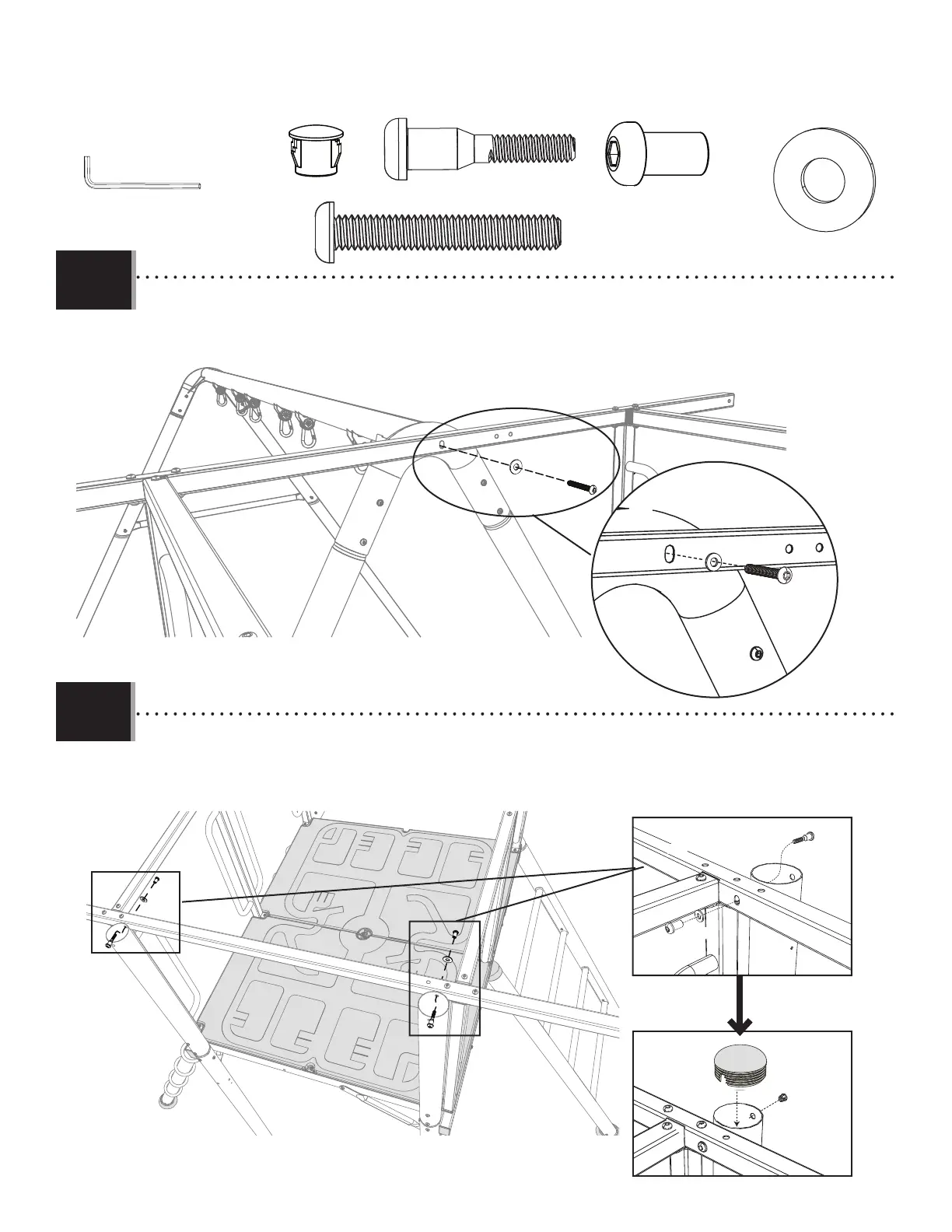

3.10
• Secure the A-frame deck tube (FJU) to the A-frame with the hardware indicated.
• Fixez le tube de toit en « A » (FJU) à la charpente en « A » à l’aide de la quincaillerie montrée.
• Asegure el tubo de la cubierta de la estructura «A» (FJU) a la estructura-A con de herraje indicados.
BTS (x2)
DXY (x2)
AOF (x2)
AAF (x3)
3/16 in/po (5 mm)
(2)
3.11
• Secure the climbing wall deck tube (FJT) to the vertical poles (FJV) with the hardware indicated.
• Fixez le tube de pont du mur d’escalade (FJT) aux poteaux verticaux (FJV) à l’aide de la quincaillerie montrée.
• Fije el tubo de la plataforma de la pared de escalar (FJT) a los postes verticales (FJV) con el herraje indicado.
DXY
AAF
BTS
EIF
AOF
ASB (x1)
ASB
AAF
CBO
FJU
FJT
FJV
To Next Page
