TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)
6.7
• Secure the slide parts with the hardware indicated.
• Avec la quincaillerie indiquée, fi xer les deux parties du toboggan ensemble.
• Fijar las piezas del tobogán con el herraje indicado.
FEH
CLM
CLM
AZP
FEH (x4)
AZP (x4)
CLM (x8)
6.6

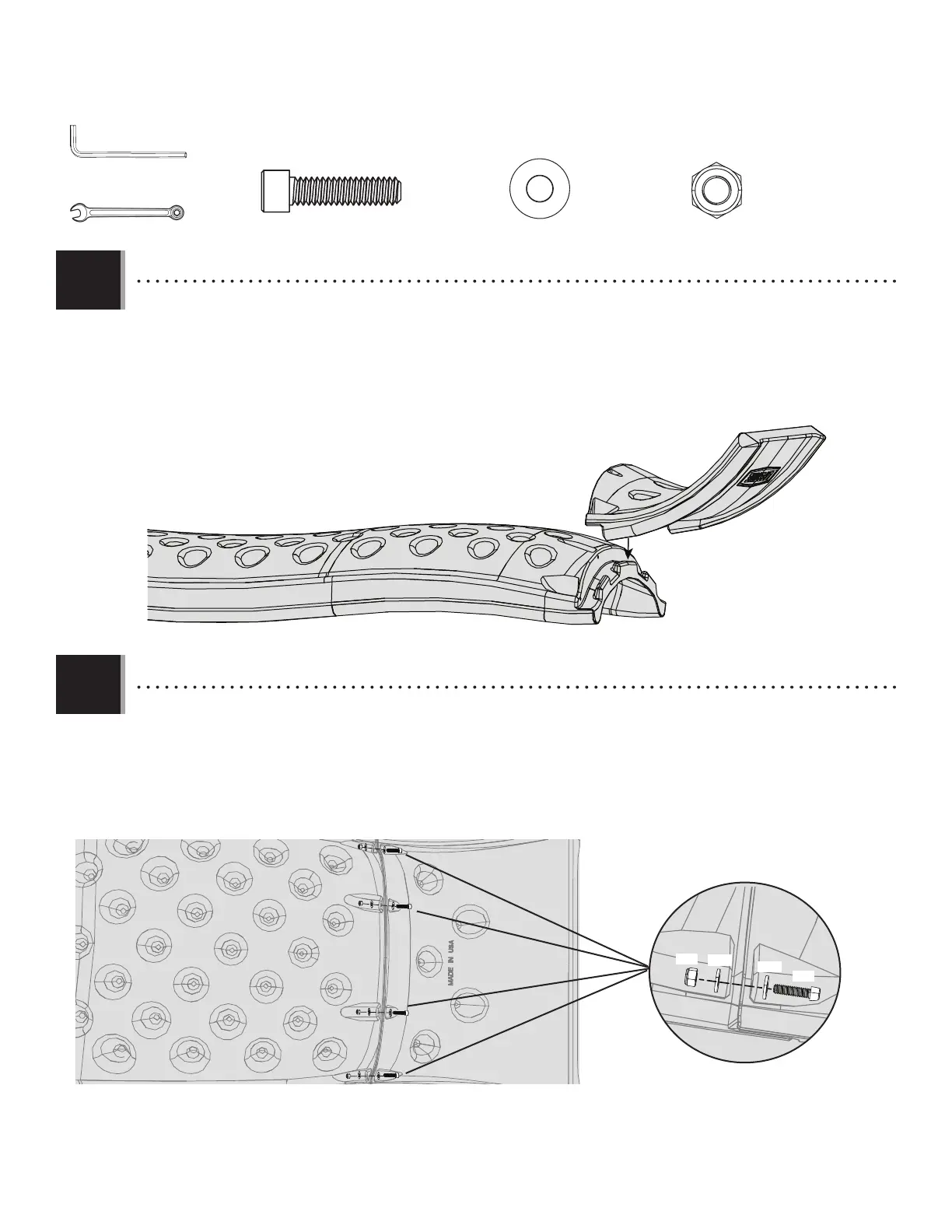

• Place the slide parts upside-down. Slide the lower slide section (FHV) onto the upper slide section (FHU) until they
align in place.
• Placer les deux parties de la glissoire à l’envers. Insérer le bout de la partie inférieure (FHV) dans le bout de la
partie supérieure (FHU) jusqu’à un emboitement parfait.
• Colocar las piezas del tobogán boca abajo. Deslizar la sección Inferior del tobogán (FHV) hacia la sección superior
del tobogán (FHU) hasta que se alineen en su lugar.
FHU
FHV
3/16 in/po (≈5 mm)
(1)
7/16 in/po
(≈11 mm)
(1)
