13
8. ASSEMBLER LA SOUPAPE SÉRIE 1500
8.1
Installez le levier approprié sur la soupape. Le levier
peut être monté dans l’une des quatre directions.
8.2
Serrez la vis à 50 à 60 po-lb.
8.3
Installez les goujons de montage dans les fentes en T.
Utilisez un marteau pour enfoncer la tête carrée dans la
fente en T, le cas échéant.
9. INSTALLER LA SOUPAPE HCV SÉRIE 1500
9.1
Retirez l’ancienne soupape de commande de hauteur
et notez les tuyaux et les ports.
9.2
Installez la soupape série 1500 sur le support de
montage et serrez les écrous à 60 à 80 po-lb.
9.3
Examinez l’extrémité de chaque tube avant de l’insérer
et coupez l’extrémité autant que nécessaire pour
obtenir une coupe propre à 90
o
.
9.4
Raccordez les tuyaux aux ports adéquats en poussant
les tubes dans les raccords push-to-connect (PTC).
Utilisez le bouchon et le raccord de tige 90
o
inclus dans
cette trousse, le cas échéant.
Assurez-vous que les tuyaux n’interfèrent pas avec
la rotation du levier.
LORSQUE LE DÉTAIL
DU BOUCHON SE
TROUVE SUR CE CÔTÉ
DE LA SOUPAPE,
LES FLÈCHES
ALIMENTATION/
ÉCHAPPEMENT
SERONT ORIENTÉES
DE CETTE FAÇON
LORSQUE LE DÉTAIL
DU BOUCHON SE
TROUVE SUR
CE CÔTÉ DE
LA SOUPAPE,
LES FLÈCHES
ALIMENTATION/
ÉCHAPPEMENT
SERONT ORIENTÉES
DE CETTE FAÇON

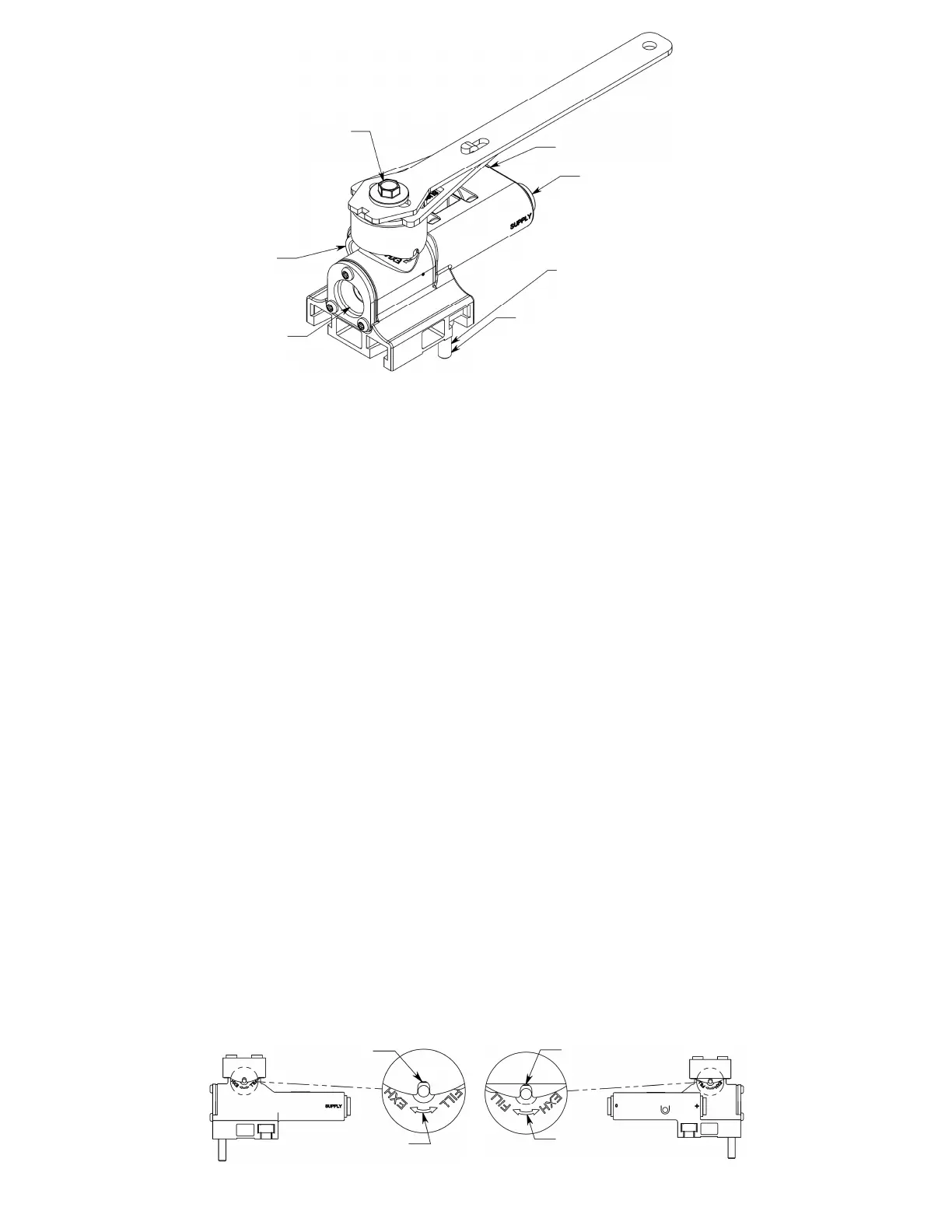

Figure 2.
PORT DE SUSPENSION
SERREZ à 50 à 60 po-lb
PORT DE SUSPENSION
PORT D’ÉCHAPPEMENT
PORT D’ALIMENTATION
BOULON DE MONTAGE 1/4-20 SERREZ
LES ÉCROUS À 60 À 80 po-lb
LES BOULONS DE MONTAGE (2 INCLUS)
PEUVENT ÊTRE MONTÉS DANS L’UNE
DES 4 POSITIONS ANGULAIRES
Figure 1.
6. DÉTERMINER L’ORIENTATION DU
MONTAGE ET DE LA SOUPAPE
6.1
Tenez la soupape Série 1500 près de la soupape
de commande de hauteur à remplacer et déterminez
l’orientation du montage de la soupape série
1500 pour de meilleurs placements des tuyaux.
6.2
NOTE : Le port d’alimentation doit être horizontal
ou vers le haut.
6.3
Déterminez l’emplacement des deux goujons
de montage et la bonne longueur de levier.
7. DÉTERMINER L’ORIENTATION
D’ALIMENTATION ET D’ÉCHAPPEMENT
7.1
Chaque côté de la soupape série 1500 comporte
des flèches pointant dans les directions d’alimentation
et d’échappement.
7.2
Alignez le détail du bouchon en U avec les flèches
alimentation/échappement qui correspondent aux
mouvements d’alimentation et d’échappement sur le
levier. Tourner le bouchon à 180
o
aura pour
conséquence un mouvement opposé du levier
d’alimentation et d’échappement.
DÉTAIL DU
BOUCHON EN U
DÉTAIL DU
BOUCHON EN U
