Light Electronic Control LCE Benutzerhandbuch
Light-control manual-DE Rev. 04 DE 4 / 6
firmware 2.4
DE
EE
 Serv:In diesem Abschnitt wird die Steuerung konfiguriert
o PWD: Service-Passwort eingeben (1)
o Pcfg: Konfiguration der Anlage
 0=System mit 2 Leitungen, Mischspirale
 1= System mt 2 Leitungen, Kühlspirale+ Heizspirale
 2= System mit 4 Leitungen Kühlspirale+ Heizspirale
o Rprop: Regelfühler
 0= Luftfühler
 1= Bildschirmsensor
Menü-Einstellung
Set drücken
 Set Point Sommer Handbetrieb
 Set PointWinter Handbetrieb
 Alarmliste:
o Er01: Fehler Regelfühler:
 Gerät schaltet sich aus
 Automatische Zurücksetzung des Alarms
o Er02: Alarm Luftfühler:
 Free Cooling deaktiviert
 Automatische Zurücksetzung des Allarms
o Er03: Fehler Bildschirmsensor:
 Bei Rprop=1 wird das Gerät ausgeschaltet
 Bei Rprop=0 wird der Alarm nichtauf dem Bildschirm angezeigt
o Er04: Alarm verschmutzter Filter:
 Alarm wir nur angezeigt
o Er05: Überhitzung Elektroheizer:
 Elektroheizer deaktiviert
 Ventilatoren aktiviert

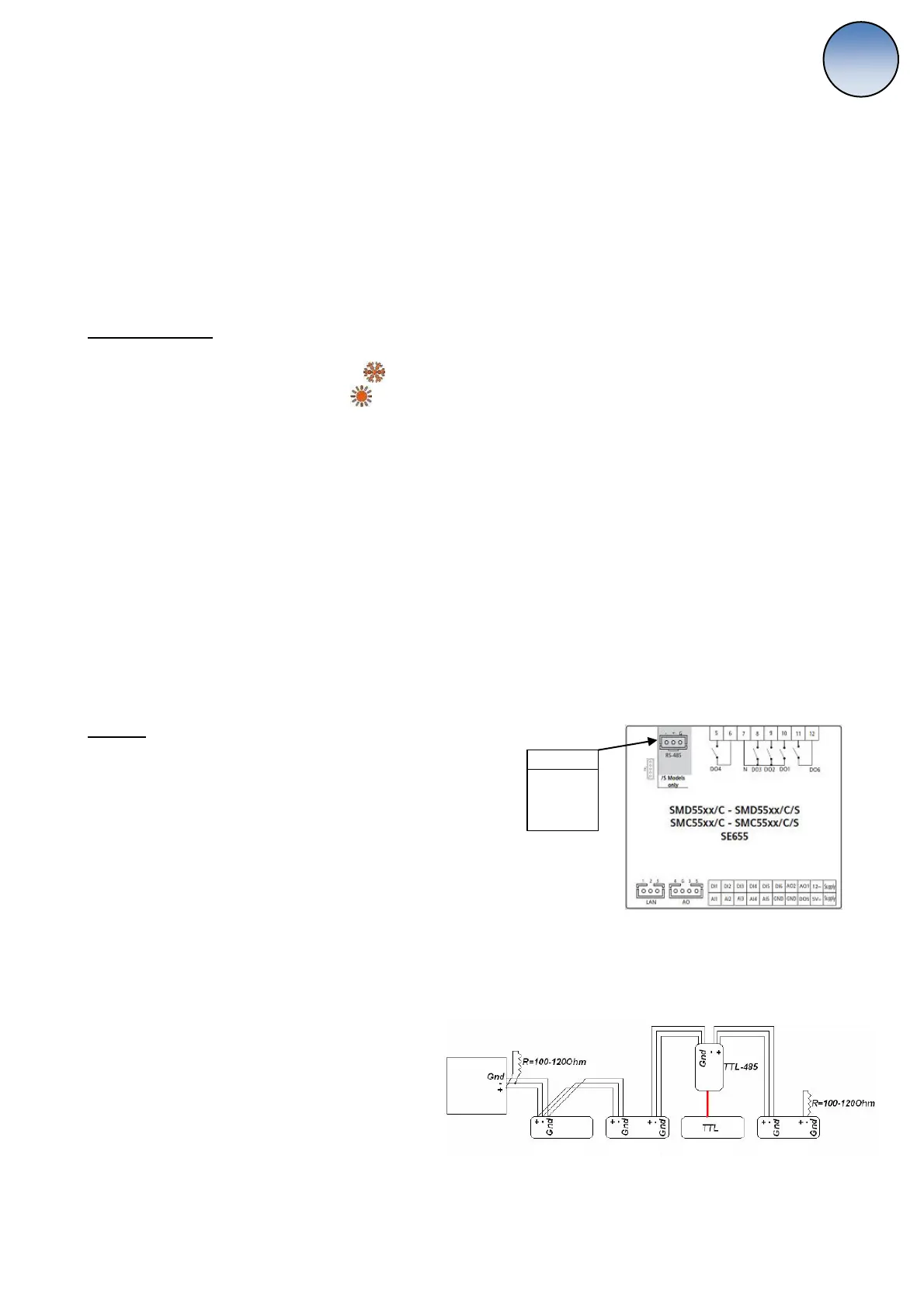

Modbus
Modbus Typ: Holding Register
Lesebefehl: 03 (03Hex)
Schreibbefehl: 16 (10Hex)
Wie man die Kommunikationsprotokolle Modbus verändert:
Verbinden Sie sich über Modbus und RS-485 mit den Standardprotokollen:
Adresse= 1
Baud-Rate= 9600
Parität= EVEN
Bitbreite= 8 (nicht editierbar)
Stop bits= 1 (nicht editierbar)
Verändern Sie die Protokolle an den folgenden Adressen nach Ihrenm Bedarf:
53274= Adresse (1-255)
53275= Baud-Rate
3= 9600 Baud (Standard)
4= 19200 Baud
5= 38400 Baud
6= 58600 Baud
7= 115200 Baud
53276= Parität
1= EVEN (Standard)
2= NONE
3= ODD
Das Gerät muss neu gestartet werden , um die Änderungen zu speichern.
Beispiel Kabelnetz
Supervisor
Gerät 1
Gerät 2
Gerät 3
Gerät n
Kabel
Grau: GND
Weiss: +
Schwarz: -
