13
Sicurezza
Le presenti istruzioni hanno lo scopo di facilitare il montaggio al tecnico.
$RRDMNMRNMNBNMBDOHSDODQKiTSDMSDÅM@KD
Attenzione
Das Warndreieck kennzeichnet Hinweise zum Schutz von Personen,
Il simbolo del triangolo contiene avvertenze per la protezione delle
persone, delle apparecchiature e dell’ambiente.
Le indicazioni di pericolo sono rientrate rispetto al testo e recano un
titolo in grassetto. Osservare le presenti istruzioni.
Avvertenza
Le presenti istruzioni di montaggio possono essere utilizzate per lo chassis WLAN 70830
080.
Il kit di espansione ARS è indicato per i seguenti apparecchi TV: Individual 40/46 Selec-
tion, Individual 40/46 Compose.
Dopo aver applicato il kit di espansione, riprodurre sempre il software TV e DVB più
recente, scaricabile dall’indirizzo: http://service.loewe.de http://infotip.de
I numeri tra parentesi “(X)” indicano il numero di posizione del contenuto elencato al
punto “1”.
Le presenti istruzioni descrivono il montaggio del kit di espansione 70830 080.
1. Contenuto – Kit di espansione moduli 70830 080 WLAN
SL121
-ONR 0T@MSHS§ #DÅMHYHNMD -TLDQNCiNQCHMD
(1) 1 EBA -ARS WLAN SL121 34646 000
(2) 1 Moduli WLAN 70830 001
(3) 2 Antenna WLAN 210 mm 70872 002
(4) 1 Antenna WLAN 350mm 70872 003
(5) 1 Fascio di cavi 11 poli 620mm 70833 001
(6) 7 Vite SF M3 x 6 Torx T10 33715
(7) 5 Strisce di feltro 20 x 40mm 25204

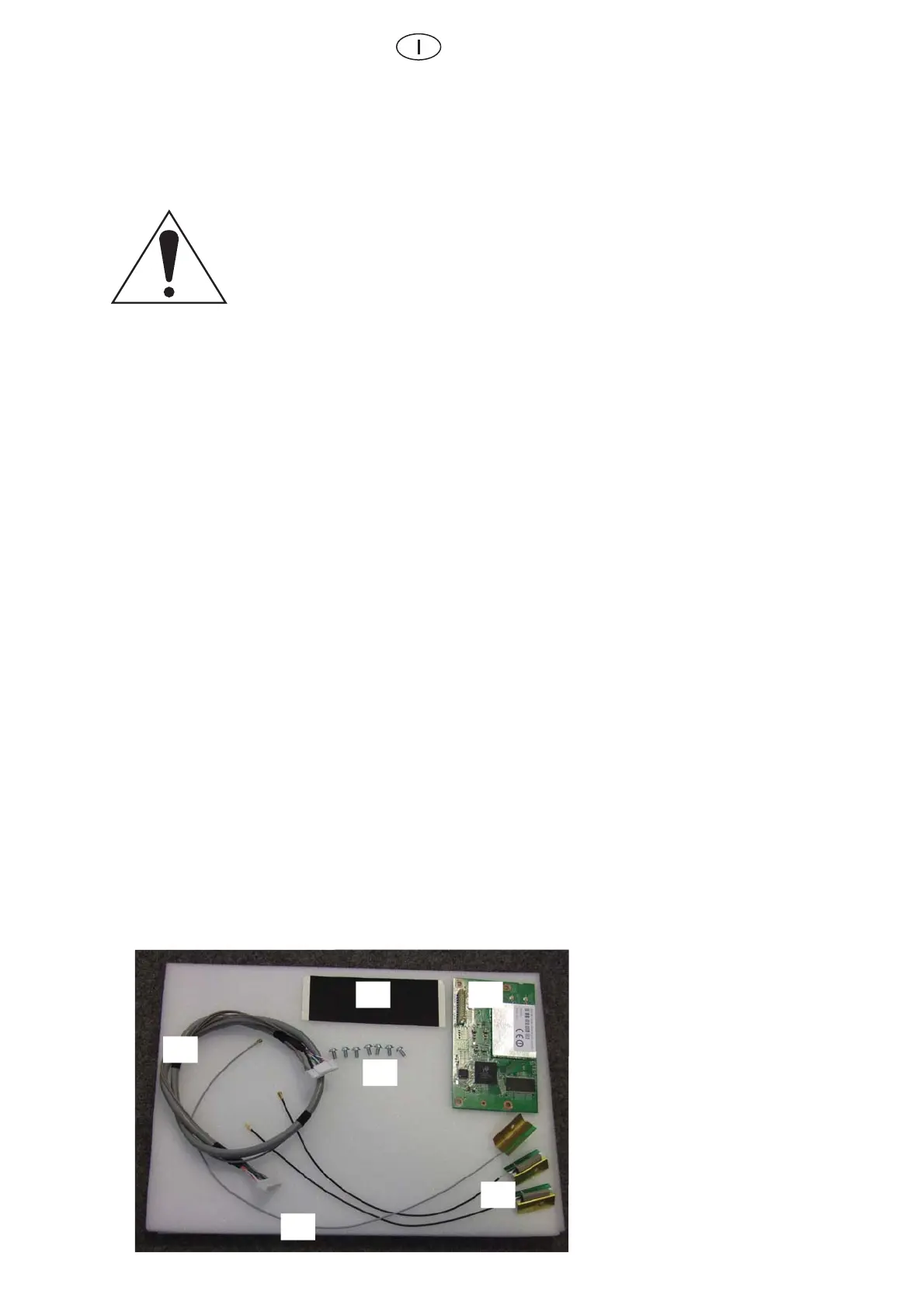

Fig. 1
Avvertenza
La striscia di feltro (7) è un elemento
@FFHTMSHUNTSHKHYY@AHKDODQÅRR@QDHB@UH
dell’antenna nell’apparecchio TV.
Utilizzarla in caso di necessità.
(3)
(2)
(6)
(4)
(5)
(7)
