3. Montaggio del modulo (WLAN 70830 080)
Descritto come esempio sulla base dell’apparecchio
TV Individual 40 Selection LED 200
Componenti MOS
Evitare danni causati da cariche elettrostatiche.
Attenersi alle norme d’uso dei componenti MOS.
Procedura

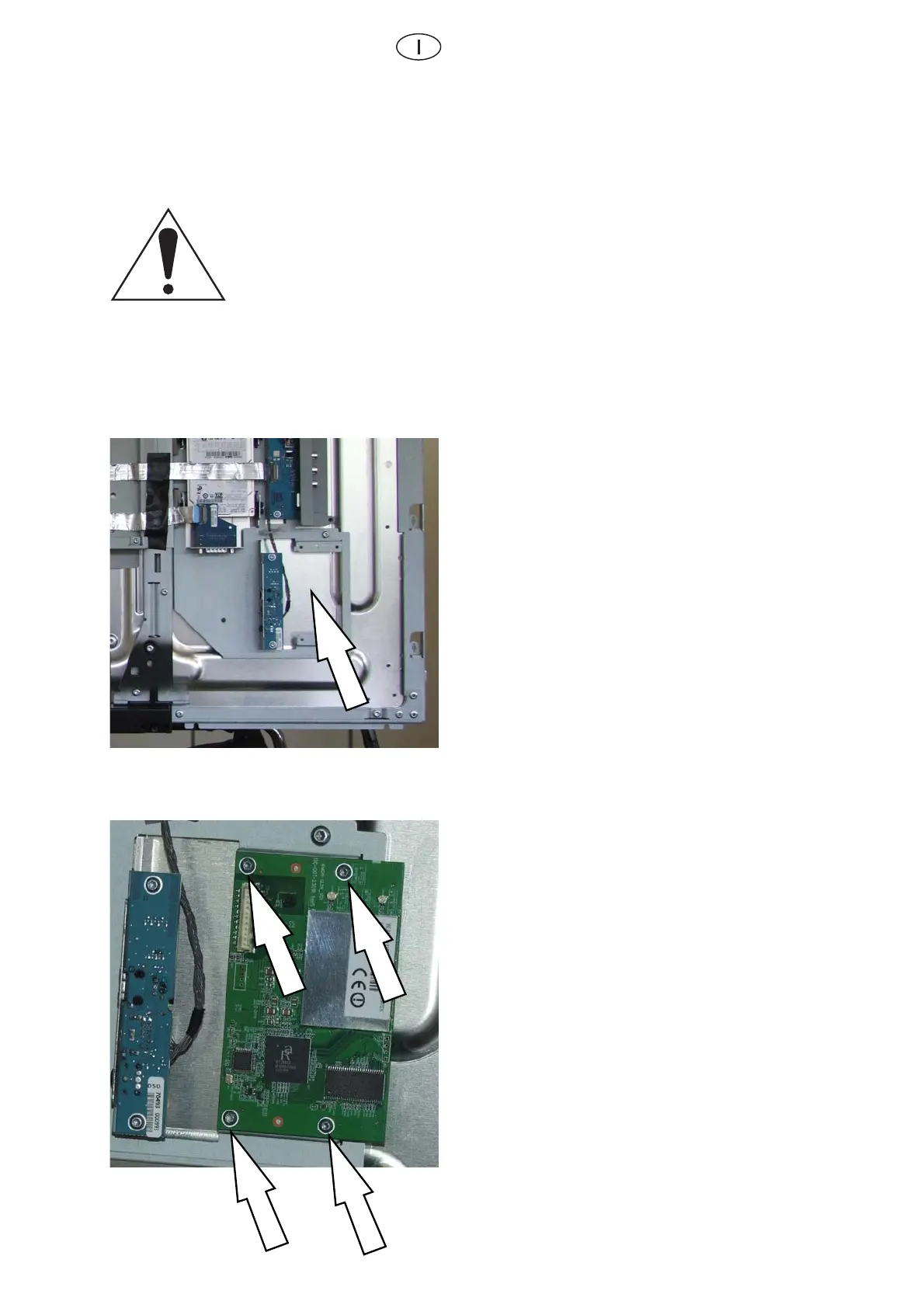

Fig. 17
(KOTMSNRDFM@K@SNC@KK@EQDBBH@MDKK@ÅF
indica la posizione di montaggio del modulo.
Fig. 18
Montare il modulo nella posizione indicata
nell‘illustrazione.
Fissarlo con le viti (6) come indicato dalle
frecce.
Nella confezione sono presenti 7 viti di misura
,W/DQÅRR@QDHKLNCTKNTSHKHYY@QMD
Delle altre, utilizzarne una per ciascuna an-
SDMM@ÅF
