Veiligheid
Deze montagehandleiding is bedoeld om de monteurs het monteren te
vergemakkelijken.
De montagehandleiding (afgekort tot MH) is niet bestemd voor de eindgebruiker.
Let op
De waarschuwingsdriehoek duidt op waarschuwingen met betrekking
tot de bescherming van personen, toestellen en het milieu.
Waarschuwingen springen in ten opzichte van de lopende tekst en
hebben een vet opschrift. Neem deze aanwijzingen altijd in acht.
Opmerking
Deze montagehandleiding kan worden gebruikt voor de uitbreidingsset (afgekort tot
UBS) WLAN 70830 080 Chassis SL121.
De UBS is geschikt voor het tv-toestel: Individual 40/46 Selection, Individual 40/46 Com-
pose.
Na het installeren van de uitbreidingsset moet u altijd de actuele TV- en DVB-software
downloaden, die u kunt vinden onder de volgende adressen: http://service.loewe.de
http://infotip.de
De getallen tussen haakjes „(X)“ geven de positienummers van de onder punt „1“ ver-
melde onderdelen aan.
Deze handleiding beschrijft de inbouw van de uitbreidingsset 70830 080.
1. Inhoud - uitbreidingsset 70830 080 module WLAN SL121
Pos.nr. Aantal Omschrijving Bestelnummer
(1) 1 MH - UBS WLAN SL121 34646 000
(2) 1 Module WLAN 70830 001
(3) 2 WLAN-antenne 210mm 70872 002
(4) 1 WLAN-antenne 350mm 70872 003
(5) 1 Kabelbundel 11Pol. 620mm 70833 001
(6) 7 Schroef SF M3 x 6 Torx T10 33715
(7) 5 Viltstrook 20 x 40mm 25204

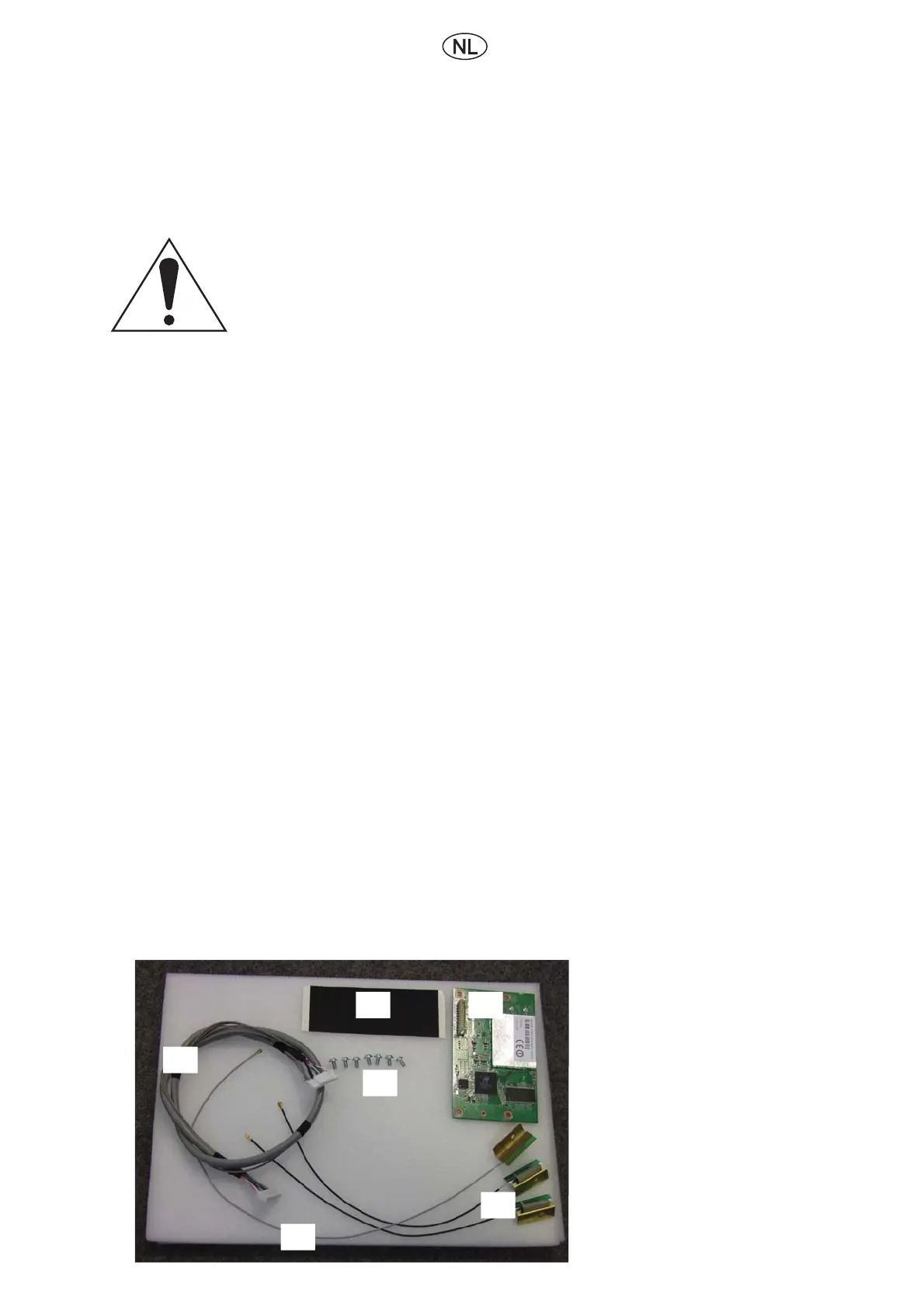

Afb. 1
Opmerking
De viltstrook (7) is een voorgesneden
kleefstrook. Daarmee bevestigt u de
anntenneleidingen in het tv-toestel.
Gebruik ze al naargelang het nodig is.
(3)
(2)
(6)
(4)
(5)
(7)
