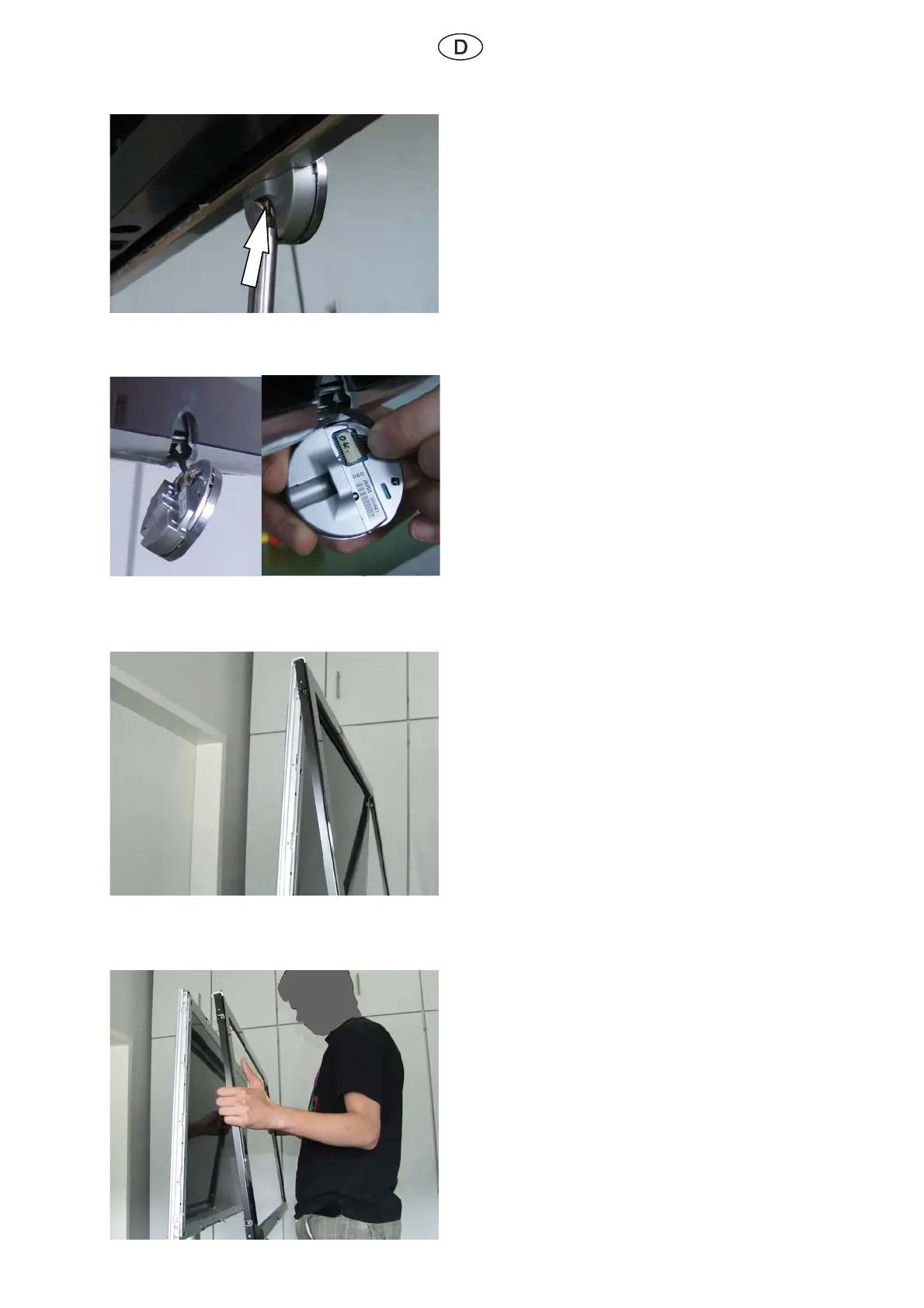

Abb. 8
Abb. 8, Pfeil, entfernen Sie diese Schraube,
Bedienauge und Gerätefront sind von einan-
der gelöst.
Abb. 9
Zum Bedienauge geht ein Kabel, dessen Ste-
cker (Abb. 9) ist vom Bedienauge abzuziehen.
Das Bedienauge kann jetzt entnommen wer-
den
Abb. 10
Vorsichtige Handhabung bei Glasscheiben!
Heben Sie die Gerätefront nach oben etwas
an und nehmen Sie diese ab.
Achten Sie später beim Zusammenbau
darauf, dass Sie das Kabel des Bedienauges
nicht einklemmen und durch die Öffnung in
der Gerätefront fädeln.
Abb. 11
Gerätefront abnehmen und an einen sicheren
Ort lagern (vor Beschädigung geschützt la-
gern)
