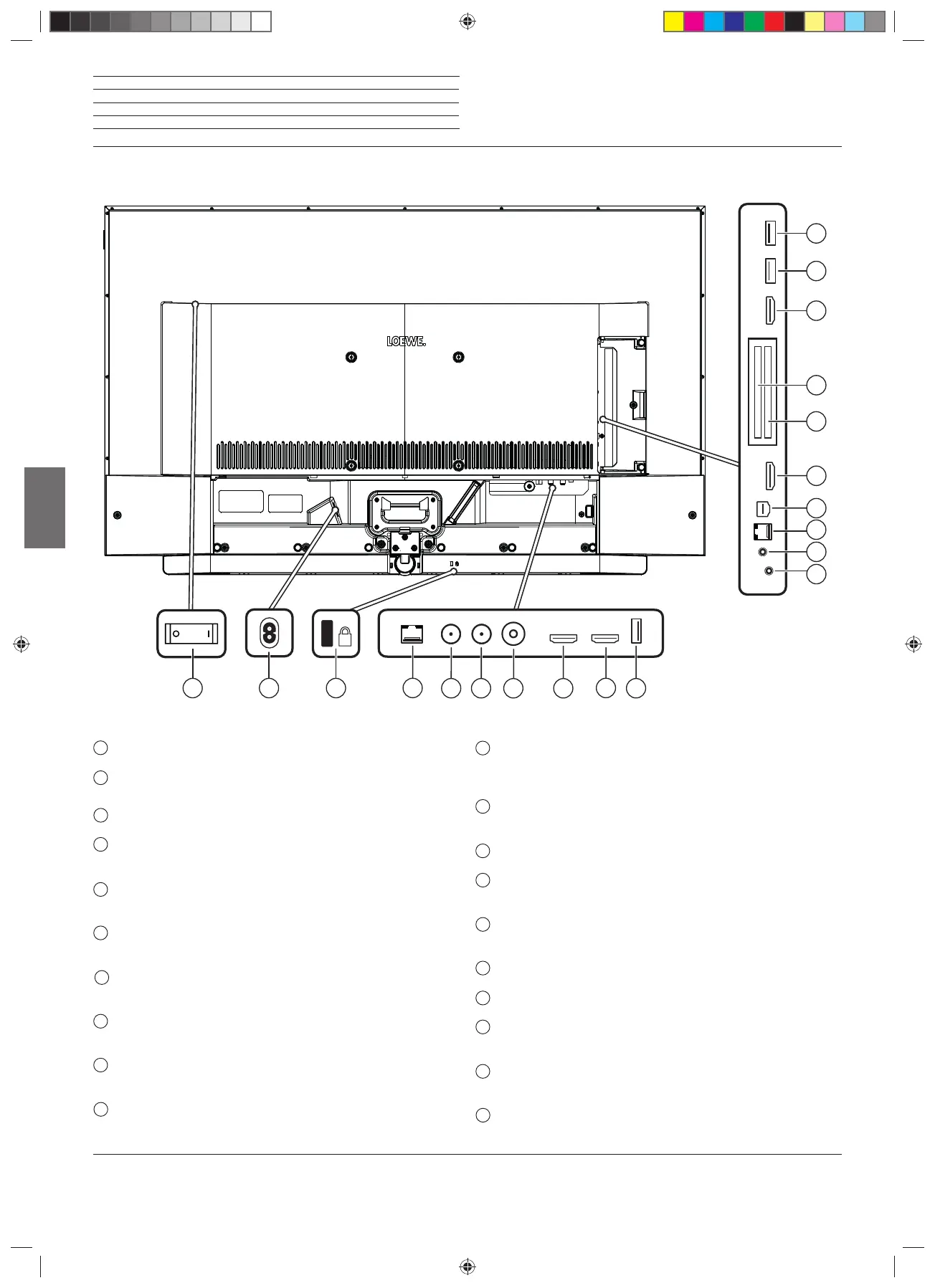

Posizionamento e la funzione dei connessioni (bild 3.49 / bild 3.43)

Connessioni
(1
Prima di collegare un dispositivo esterno, tenere presente, che le singole connessioni
HDMI possono elaborare segnali diversi, vedere online Manuale per I‘utente, capitolo
Specifiche tecniche, sezione bild (per tutti gli apparecchi) – Segnali tramite
HDMI/AV (PC IN).
1
Interruttore di rete
2
AC IN - connessione di rete
Presa di rete – 220-240 V ~ 50 / 60 Hz
3
Supporto per lucchetto Kensington
4
LAN - connessione di rete
RJ-45 – Ethernet / Fast Ethernet
5
ANT SAT 1 - antenna del satellite (sintonizzatore satellitare 1) DVB-S/S2
Presa F – 75 Ohm / 13/18 V / 500mA
6
ANT SAT 2 - antenna del satellite (sintonizzatore satellitare 2) DVB-S/S2
Presa F – 75 Ohm / 13/18 V / 500mA
7
ANT TV - antenna/cavo analogico / DVB-T/T2 / DVB-C
Presa IEC – 75 Ohm / 5 V / 80mA
8
HDMI 1 - ingresso HDMI 1
(1
(con Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
9
HDMI 2 - ingresso HDMI 2
(1
HDMI – Digital Video IN/Audio IN
10
USB 3.0 - porta USB
USB tipo A – USB 3.0 (max. 2A
(5
)
11
AUDIO OUT/TOSLINK - uscita audio (analogico/digitale)
(3
Jack 3,5 mm (analogico) L/R
Mini Toslink (digitale opt.)
12
HEADPHONE - connessione delle cuffie
Jack da 3,5 mm – Cuffie 32–200 Ohm
13
RS-232C - porta seriale
(2
– (RJ12)
14
AV - Center IN
(4
Porta Micro AV
15
HDMI 3 - ingresso HDMI 3
(1
HDMI – Digital Video IN/Audio IN
16
COMMON INTERFACE - CI-Slot 1 (Standard V1.4)
17
COMMON INTERFACE - CI-Slot 2 (Standard V1.4)
18
HDMI 4 - ingresso HDMI 4
(1
HDMI – Digital Video IN/Audio IN
19
USB 2.0 - porta USB
USB tipo A – USB 2.0 (max. 2A
(5
)
20
USB 3.0 - porta USB
USB tipo A – USB 3.0 (max. 2 A)
K
3 2
13
17
16
14
15
11
12
18
19
20
1
4
6
8
5
9
10
7
(2
Adattatore disponibile come accessorio presso il rivenditore specializzato.
(3
Il segnale di uscita analogico o digitale sul collegamento AUDIO OUT non è utilizzabile
contemporaneamente.
(4
Può essere utilizzato con Loewe klang link mc e il suo adattatore incluso. Loewe klang
link mc sarà disponibile in un secondo momento.
(5
La corrente massima di 2A è accessibile solo se viene utilizzata una porta USB. Se
entrambe le porte USB sono in uso, la corrente massima viene divisa tra di esse
.
