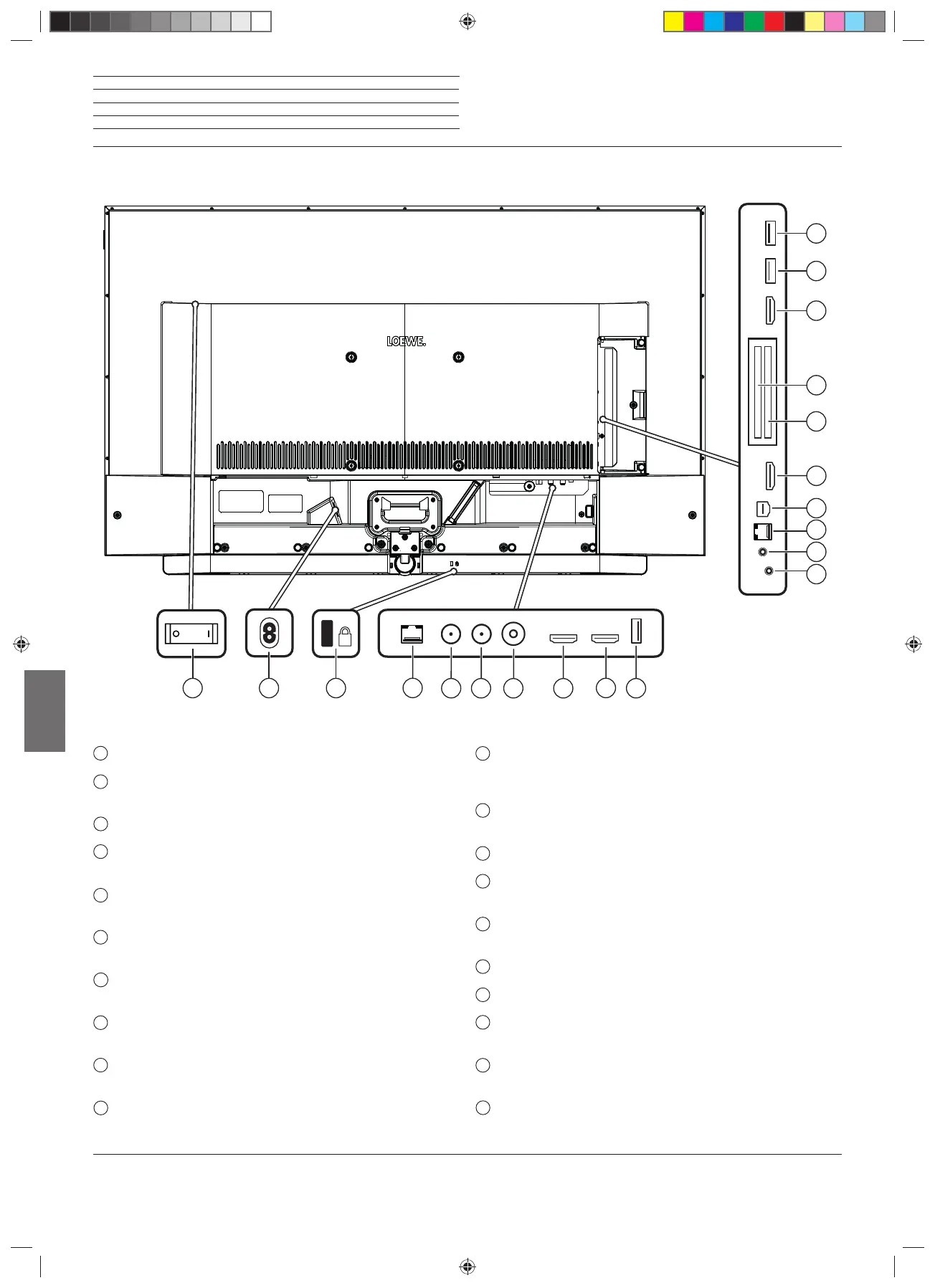

Positie en functie van de connecties (bild 3.49 / bild 3.43)

Aansluitingen aan de achterkant
1
Netschakelaar
2
AC IN - Netaansluiting
Netaansluiting – 220-240 V ~ 50 / 60 Hz
3
Aansluiting voor Kensington-slot
4
LAN - Netwerkaansluiting
RJ-45 – Ethernet / Fast Ethernet
5
ANT SAT 1 - Satellietantenne (Sat-tuner 1) DVB-S/S2
F-bus – 75 Ohm / 13/18 V / 500mA
6
ANT SAT 2 - Satellietantenne (Sat-tuner 2) DVB-S/S2
F-bus – 75 Ohm / 13/18 V / 500mA
7
ANT TV - Antenne/kabel analoog / DVB-T/T2 / DVB-C
IEC-bus – 75 Ohm / 5 V / 80mA
8
HDMI 1 ARC - HDMI-ingang 1
(1
(met Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
9
HDMI 2 - HDMI-ingang 2
(1
HDMI – Digital Video IN/Audio IN
10
USB 3.0 - USB-aansluiting
USB Type A – USB 3.0 (max. 2A
(5
)
11
AUDIO OUT/TOSLINK - Audio-uitgang (analoog/digitaal)
(3
Aansluiting 3,5 mm (analoog) L/R
Mini-Toslink (digitaal opt.)
12
HEADPHONE - Hoofdtelefoonaansluiting
Stekkerbus 3,5 mm – Hoofdtelefoon 32–200 Ohm
13
RS-232C - Seriële interface
(2
– (RJ12)
14
AV - Center IN
(4
Micro AV connector
15
HDMI 3 - HDMI-ingang 3
(1
HDMI – Digital Video IN/Audio IN
16
COMMON INTERFACE - CI-Slot 1 (Standaard V1.4)
17
COMMON INTERFACE - CI-Slot 2 (Standaard V1.4)
18
HDMI 4 - HDMI-ingang 4
(1
HDMI – Digital Video IN/Audio IN
19
USB 2.0 - USB-aansluiting
USB Type A – USB 2.0 (max. 2A
(5
)
20
USB 3.0 - USB-aansluiting
USB Type A – USB 3.0 (max. 2A)
(1
Let er voor het aansluiten van een extern apparaat op, dat de afzonderlijke HDMI-
aansluitingen verschillende signalen kunnen verwerken, zie Online Gebruikershandboek,
hoofdstuk Technische gegevens, paragraaf bild (toestelgeneriek) – Signalen via
HDMI/AV (PC IN).
(2
Adapterset is als accessoire bij uw speciaalzaak verkrijgbaar.
K
3 2
13
17
16
14
15
11
12
18
19
20
1
4
6
8
5
9
10
7
(3
Het analoge resp. digitale uitgangssignaal op de AUDIO OUT-aansluiting kan niet
tegelijkertijd worden gebruikt.
(4
Te gebruiken met de Loewe klang link mc en de meegeleverde adapter. Loewe klang
link mc is op een later tijdstip beschikbaar.
(5
De maximale stroomsterkte van 2A is alleen toegankelijk als de USB-poort wordt gebruikt.
Als beide USB-poorten in gebruik zijn, wordt de maximale stroom tussen deze poorten
verdeeld.
