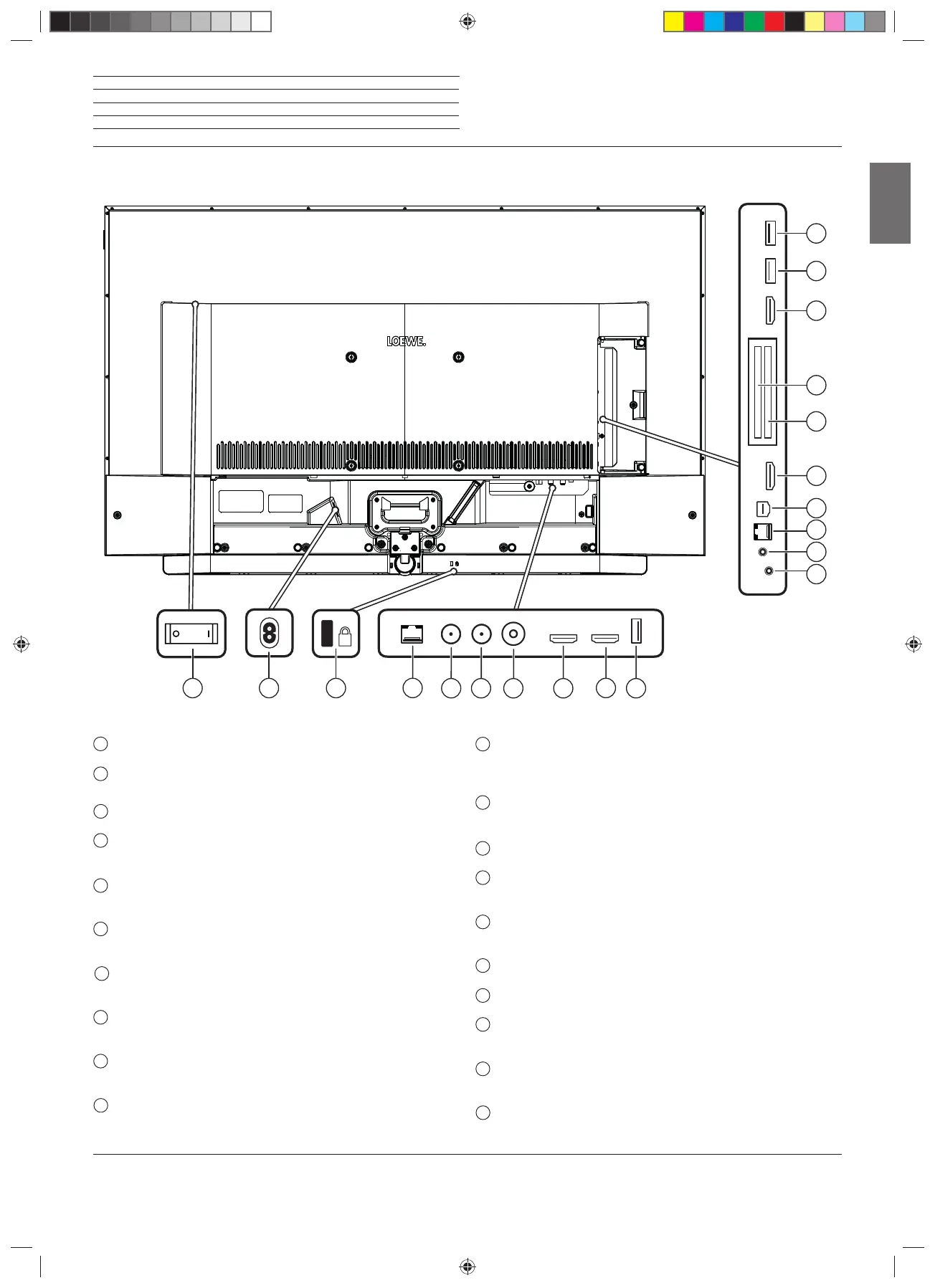

Placering og funktion af terminalerne (bild 3.49 / bild 3.43)

Terminalerne
1
Hovedkontakt
2
AC IN - Nettilslutning
Netbøsning – 220-240 V ~ 50 / 60 Hz
3
Plads til Kensington-lås
4
LAN - Netværksforbindelse
RJ-45 – Ethernet / Fast Ethernet
5
ANT SAT 1 - Satellitantenne (Sat-Tuner 1) DVB-S/S2
F-bøsning – 75 Ohm / 13/18 V / 500mA
6
ANT SAT 2 - Satellitantenne (Sat-Tuner 2) DVB-S/S2
F-bøsning – 75 Ohm / 13/18 V / 500mA
7
ANT TV - Antenne analog/Kabel analog / DVB-T/T2 / DVB-C
IEC-bøsning – 75 Ohm / 5 V / 80mA
8
HDMI 1 - HDMI-indgang 1
(1
(med Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
9
HDMI 2 - HDMI-indgang 2
(1
HDMI – Digital Video IN/Audio IN
10
USB 3.0 - USB-port
USB type A – USB 3.0 (maks. 2A
(5
)
11
AUDIO OUT/TOSLINK - Lydudgang (analog/digitale)
(3
Jack 3,5 mm (analog) L/R
Mini-Toslink (digital opt.)
12
HEADPHONE - Hovedtelefontilslutning
3,5 mm jack – Høretelefon 32–200 ohm
13
RS-232C - Serielt interface
(2
– (RJ12)
14
AV - Center IN
(4
Micro AV udtag
15
HDMI 3 - HDMI-indgang 3
(1
HDMI– Digital Video IN/Audio IN
16
COMMON INTERFACE - CI-slot 1 (Standard V1.4)
17
COMMON INTERFACE - CI-slot 2 (Standard V1.4)
18
HDMI 4 - HDMI-indgang 4
(1
HDMI – Digital Video IN/Audio IN
19
USB 2.0 - USB-port
USB type A – USB 2.0 (maks. 2A
(5
)
20
USB 3.0 - USB-port
USB type A – USB 3.0 (maks. 2A)
(1
Når du skal tilslutte en ekstern enhed, skal du være opmærksom på, at de enkelte
HDMI-tilslutninger bearbejder forskellige typer signaler - se online-User handbook på
engelsk, kapitlet Technical data, afsnittet bild (across sets) - Signals via HDMI/
AV (PC IN).
(2
Adapter kan fås som tilbehør-hos din specialbutik.
(3
Det analoge / digitale udgangssignal ved forbindelsen AUDIO OUT kan ikke bruges
samtidig.
K
3 2
13
17
16
14
15
11
12
18
19
20
1
4
6
8
5
9
10
7
(4
Kan bruges sammen med Loewe klang link mc og den medfølgende adapter. Loewe
klang link mc vil være tilgængelig på et senere tidspunkt.
(5
Den maksimale strømforsyning på 2A er kun tilgængelig, hvis USB-porten bruges. Hvis
begge USB-porte anvendes deles strømmen mellem dem.
