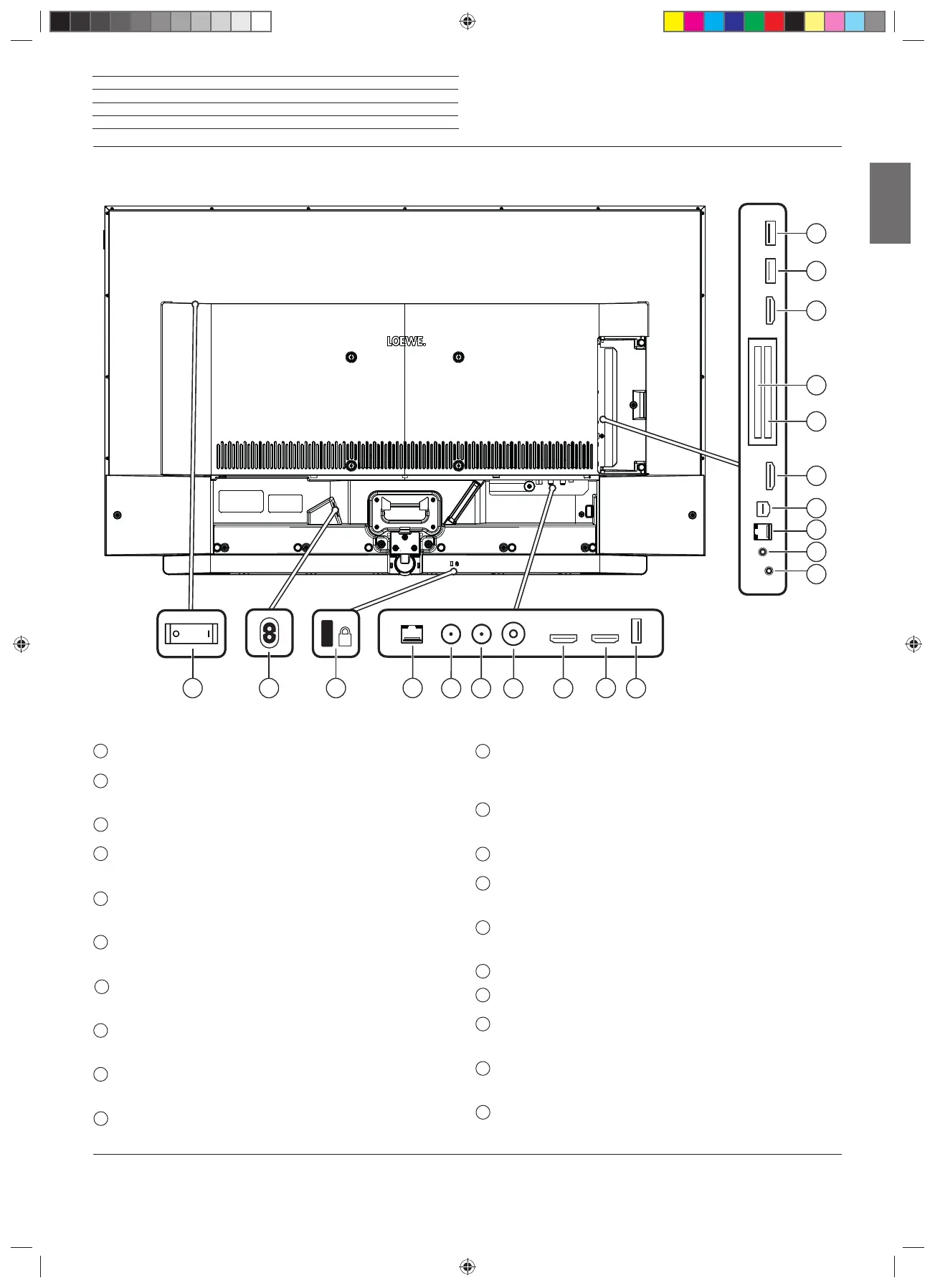

Position und Funktion der Anschlüsse (bild 3.49 / bild 3.43)

Anschlüsse Geräterückseite
(1
Vor dem Anschluss eines externen Gerätes beachten Sie bitte, dass die einzelnen HDMI-
Anschlüsse verschiedene Signale verarbeiten können, siehe Online Benutzerhandbuch,
Kapitel Technische Daten, Abschnitt bild (geräteübergreifend) – Signale über
HDMI/AV (PC IN).
(2
Adapter als Zubehör bei Ihrem Fachhändler erhältlich.
(3
Das analoge bzw. digitale Ausgangssignal am Anschluss AUDIO OUT ist nicht gleichzeitig
nutzbar.
1
Netzschalter
2
AC IN - Netzanschluss
Netzbuchse – 220-240 V ~ 50 / 60 Hz
3
Aufnahme für Kensington-Schloss
4
LAN - Netzwerkanschluss
RJ-45 – Ethernet / Fast Ethernet
5
ANT SAT 1 - Satellitenantenne (Sat-Tuner 1) DVB-S/S2
F-Buchse – 75 Ohm / 13/18 V / 500mA
6
ANT SAT 2 - Satellitenantenne (Sat-Tuner 2) DVB-S/S2
F-Buchse – 75 Ohm / 13/18 V / 500mA
7
ANT TV - Antenne analog/Kabel analog / DVB-T/T2 / DVB-C
IEC-Buchse – 75 Ohm / 5 V / 80mA
8
HDMI 1 - HDMI-Eingang 1
(1
(mit Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
9
HDMI 2 - HDMI-Eingang 2
(1
HDMI – Digital Video IN/Audio IN
10
USB 3.0 - USB-Anschluss
USB Typ A – USB 3.0 (max. 2A
(5
)
11
AUDIO OUT/TOSLINK - Tonausgang (analog bzw. digital)
(3
Klinke 3,5 mm (analog) L/R
Mini-Toslink (digital opt.)
12
HEADPHONE - Kopfhöreranschluss
Klinke 3,5 mm – Kopfhörer 32–200 Ohm
13
RS-232C - Serielle Schnittstelle
(2
– (RJ12)
14
AV - Center IN
(4
Micro-AV-Buchse
15
HDMI 3 - HDMI-Eingang 3
(1
HDMI – Digital Video IN/Audio IN
16
COMMON INTERFACE - CI-Slot 1 (Standard V1.4)
17
COMMON INTERFACE - CI-Slot 2 (Standard V1.4)
18
HDMI 4 - HDMI-Eingang 4
(1
HDMI – Digital Video IN/Audio IN
19
USB 2.0 - USB-Anschluss
USB Typ A – USB 2.0 (max. 2A
(5
)
20
USB 3.0 - USB-Anschluss
USB Typ A – USB 3.0 (max. 2A)
(4
In Verbindung mit Loewe klang link mc und dem dort beiliegenden Adapter verwendbar.
Loewe klang link mc ist erst zu einem späteren Zeitpunkt verfügbar.
(5
Der max. Strom von 2A ist nur verfügbar, wenn eine USB-Buchse verwendet wird. Werden
beide USB-Buchsen verwendet, teilt sich der max. verwendbare Strom auf.
