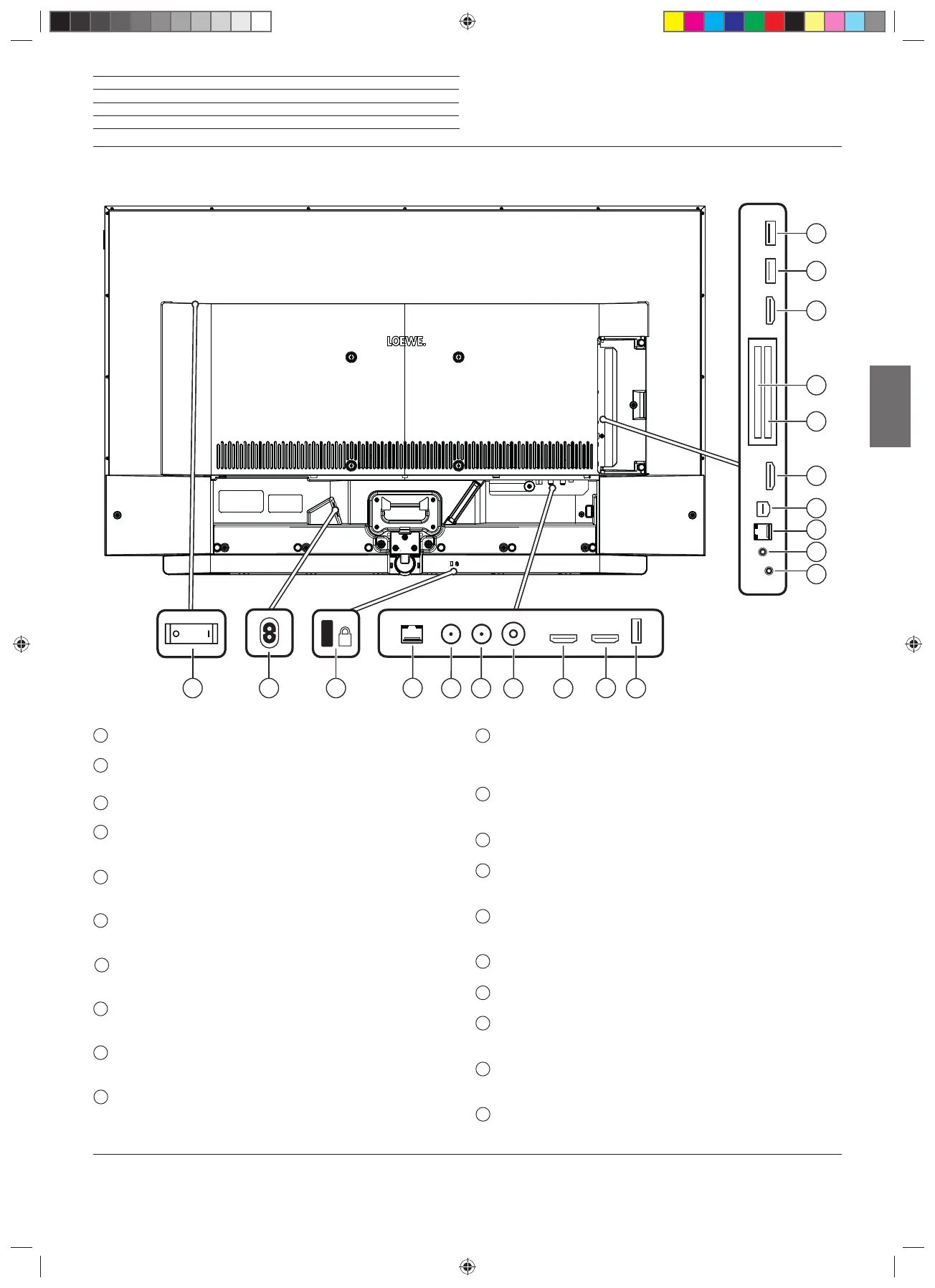

Asema ja toiminta terminaalien (bild 3.49 / bild 3.43)

Terminaalien
1
Virtakytkin
2
AC IN - Verkkoliitäntä
Verkkoliitäntä – 220-240 V ~ 50 / 60 Hz
3
Paikka Kensington-lukolle
4
LAN - Verkkoliitäntä
RJ-45 – Ethernet / Fast Ethernet
5
ANT SAT 1 - Satelliittiantenni (Sat-viritin 1) DVB-S/S2
F-liitäntä – 75 Ohm / 13/18 V / 500mA
6
ANT SAT 2 - Satelliittiantenni (Sat-viritin 2) DVB-S/S2
F-liitäntä – 75 Ohm / 13/18 V / 500mA
7
ANT TV - Antenni/kaapeli analoginen / DVB-T/T2 / DVB-C
IEC-liitäntä – 75 Ohm / 5 V / 80mA
8
HDMI 1 - HDMI-tulo 1
(1
(kanssa Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
9
HDMI 2 - HDMI-tulo 2
(1
HDMI – Digital Video IN/Audio IN
10
USB 3.0 - USB-liitäntä
USB tyyppi A – USB 3.0 (enint. 2A
(5
)
11
AUDIO OUT/TOSLINK - Äänilähtö analoginen/digitaalinen
(3
Jakki 3,5 mm (analoginen) L/R
Mini-Toslink (digitaalinen opt.)
12
HEADPHONE - Kuulokeliitäntä
Jakkiliitin 3,5 mm – Kuulokkeet 32-200 ohmia
13
RS-232C - Sarjaliitäntä
(2
– (RJ12)
16
AV - Center IN
(4
Micro AV pistorasia
15
HDMI 3 - HDMI-tulo 3
(1
HDMI– Digital Video IN/Audio IN
16
COMMON INTERFACE - CI-paikka 1 ( vakio V1.4 )
17
COMMON INTERFACE - CI-paikka 2 ( vakio V1.4 )
18
HDMI 4 - HDMI-tulo 4
(1
HDMI – Digital Video IN/Audio IN
19
USB 2.0 - USB-liitäntä
USB tyyppi A – USB 2.0 (enint. 2A
(5
)
20
USB 3.0 - USB-liitäntä
USB tyyppi A – USB 3.0 (enint. 2A)
(1
Ennen ulkoisen laitteen yhdistämistä, tarkasta, että yksittäiset HDMI-liitännät voivat
käsitellä erilaisia signaaleja, katso sähköinen käyttäjän käsikirja englanniksi, luku
Technical data, osan bild (across sets) – Signals via HDMI/AV (PC IN) kautta.
(2
Adapteri saatavana lisävarusteena jälleenmyyjältä.
(3
Analoginen ja digitaalinen lähtösignaali eivät ole samanaikaisesti käytettävissä AUDIO
OUT -liitännässä.
K
3 2
13
17
16
14
15
11
12
18
19
20
1
4
6
8
5
9
10
7
(4
Voidaan käyttää Loewe klang link mc ja sen mukana tulevan sovittimen kanssa. Loewe
klang link mc on saatavilla myöhemmin.
(5
2A: n maksimivirta on käytettävissä vain, jos käytetään USB-porttia. Jos molemmat
USB-portit ovat käytössä, maksimivirta jaetaan niiden kesken.
