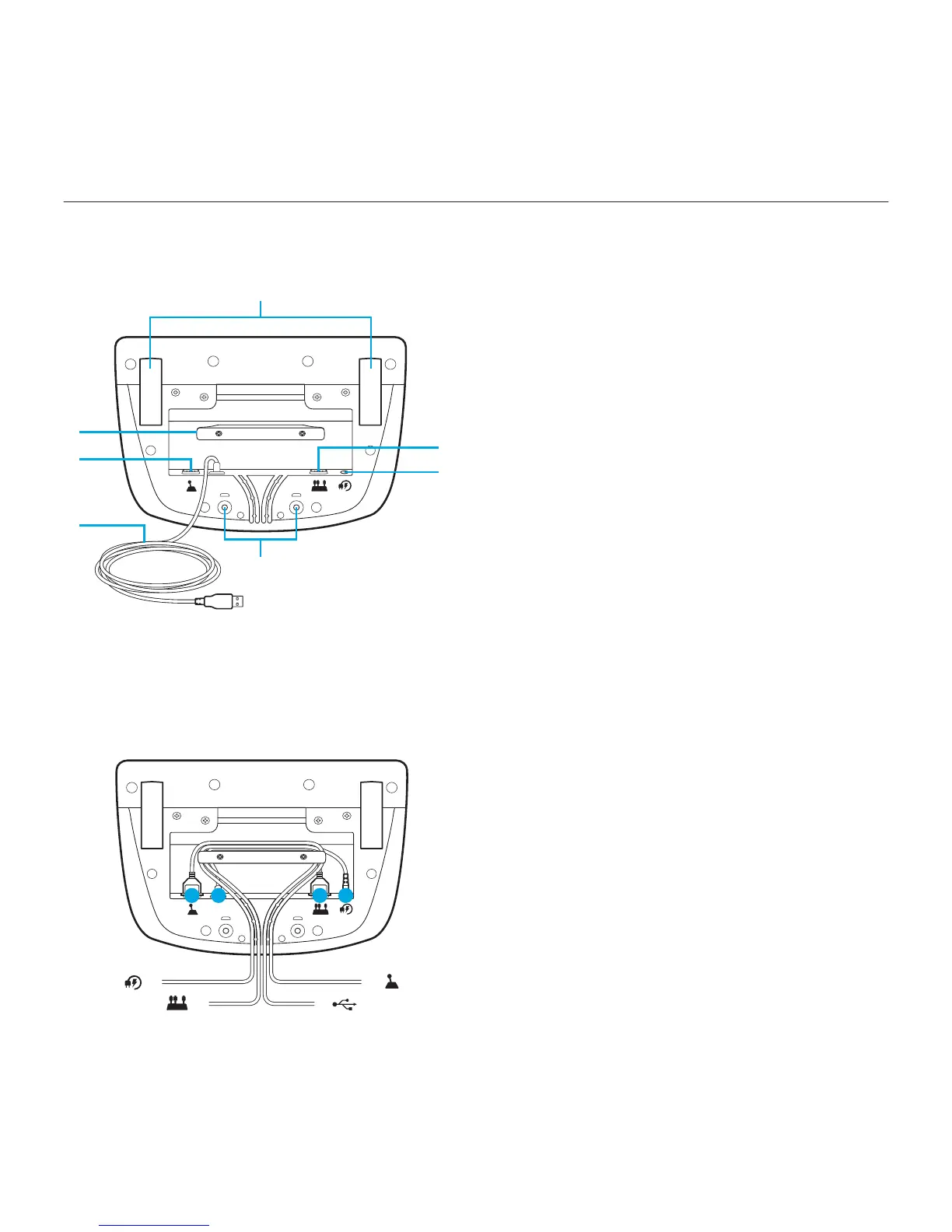

Conexões e pontos de fixação
1. Braçadeiras de fixação
2. Gancho de gerenciamento de cabos
3. Conexão opcional de câmbio
(DB-9 macho)
4. Cabo USB
5. Conexão da unidade de pedas
(DB-9 fêmea)
6. Conexão de força
7. Ponto de fixação do Bolt
(usa parafusos M6X1)
Roteamento de cabo otimizado
Cabos de USB e de pedal (1, 2) devem ser
roteado através de canais internos.
Cabos de força e cabos opcionais de
câmbio (3, 4) devem ser roteado através
de canais externos.
Os cabos podem ser enrolados diversas
vezes no gerenciador de cabos para
controlar a folga.
5
6
3
4
2
1
7
14 2 3
4
3
2
1
