Conexões e funcionamento
16
Português
Conexões
15
Português
Power
Para ligar/desligar a alimentação do
sistema, pressione o botão Power. O
aro azul acende quando o sistema é
ligado.
M3D
™
M3D
™
confere um som surround
muito realista aos materiais gravados
em estéreo – tais como CDs, MP3s e
jogos mais antigos. Para activar o
M3D
™
basta premir o respectivo
botão. O aro verde do botão
acende quando o M3D
™
é
activado.
Se as colunas estiverem ligadas a
uma placa de som de dois canais,
recomendamos o uso permanente do
M3D
™
. Se a placa for de 4 canais poderá
utilizar o M3D
™
para descobrir o som da
sua preferência.
Baixos (Bass)
A localização do subwoofer, o teor
áudio e as condições acústicas do
espaço em que se encontra podem
influenciar a resposta dos baixos.
Rode o botão até o som dos baixos
estar ao seu gosto.
Fader (Fade)
Para equilibrar o débito entre as
colunas dianteiras e traseiras, rode o
botão do fader.
Volume
Use este botão para controlar o
volume do sistema.
Entrada para auscultadores
Se utilizar auscultadores standard com
ficha jack de 3.5mm, ligue-os à tomada
para auscultadores. As colunas comutarão
automaticamente para o modo de audição
com auscultadores.

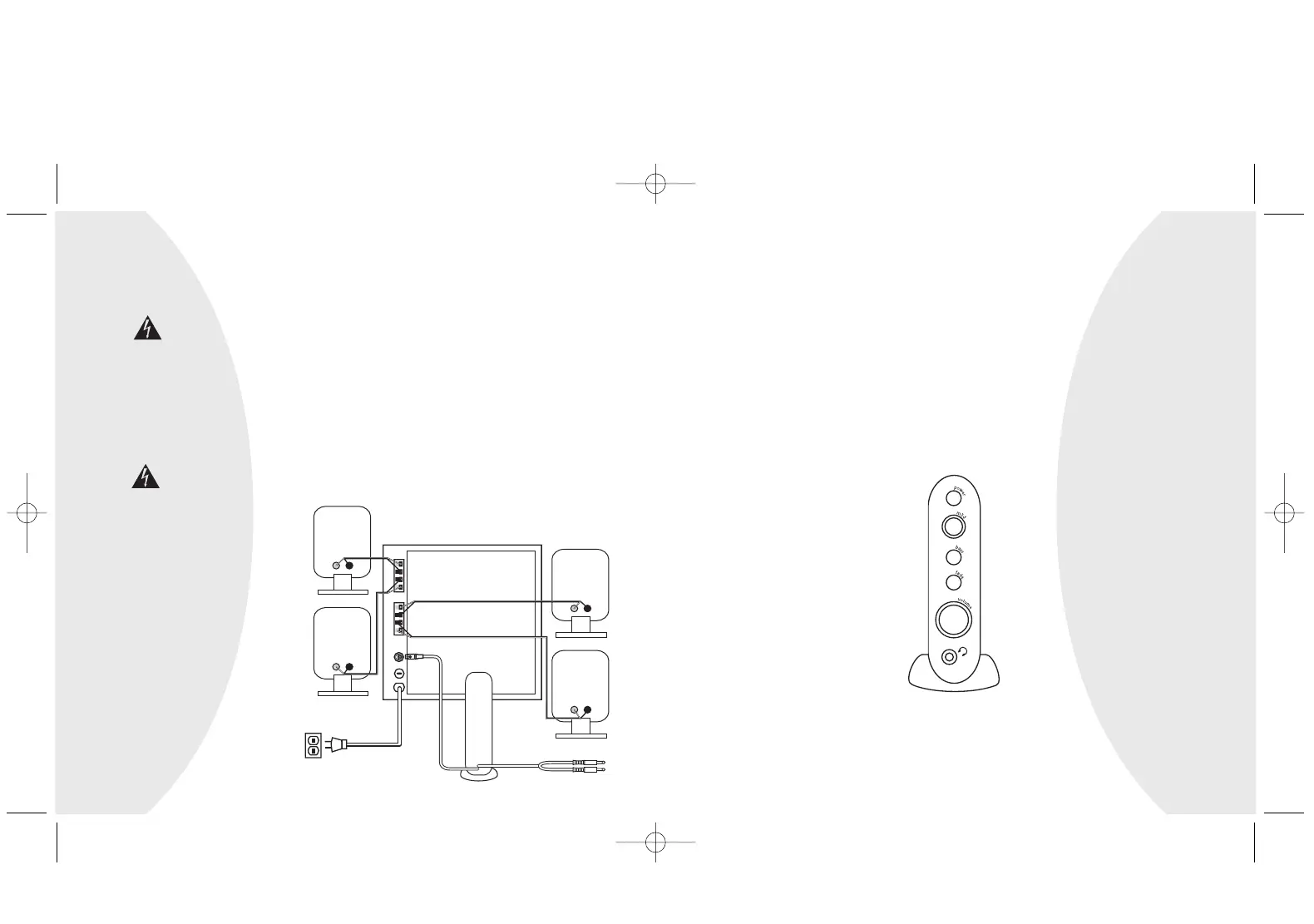

Ligue o painel de comando SoundTouch
™
:
Ligue o cabo DIN do painel de comando SoundTouch
™
à parte traseira do subwoofer,
tendo o cuidado de alinhar os pinos antes de inserir a ficha.
Conecte os cabos de entrada do som à placa de som do seu PC:
• Placa de som de 4 canais: ligue a ficha verde do cabo de entrada de som à saída do
canal dianteiro e a ficha preta à saída do canal traseiro da sua placa de som.
• Placa de som de 2 canais: ligue a ficha verde do cabo de entrada de som à tomada
jack “line out” da sua placa de som. Active o M3D™ para obter o melhor som possível.
Ligue o cabo de alimentação a uma tomada eléctrica.
Divirta-se com as colunas Z-560 da Logitech
®
:
O painel de comando SoundTouch
™
dá-lhe acesso fácil às inúmeras funcionalidades do
sistema Z-560.
Ligue as colunas ao subwoofer:
Depois de colocar as colunas satélite no lugar, estabeleça a ligação destas com o
subwoofer conforme ilustrado mais abaixo. Estão incluídos respectivamente dois cabos
para as colunas de 6 e de 15 pés. Se precisar de cabos mais compridos, utilize cabo normal
para colunas.
Não ligue o subwoofer à corrente alterna antes de estabelecer todas as conexões.
Desenrosque os terminais situados no painel traseiro de todas as colunas até conseguir ver
o orifício central. Insira o cabo no orifício e volte a apertar o conector.
Ligue sempre primeiro a ponta do cabo da coluna antes de ligar a ponta do
subwoofer.
Prima as alavancas dos terminais situados no painel traseiro do subwoofer para baixo e
insira o cabo. Solte a alavanca e o cabo fica retido na posição correcta. Para evitar confusão,
ligue as colunas uma a uma ao subwoofer.
Importante: Para evitar um curto-circuito no sistema, certifique-se de que não
existem pontas de fio soltas ou cabos em contacto com outros terminais.
Nota: Certifique-se de que os
cabos dos terminais vermelhos
e pretos das colunas são
ligados aos respectivos
terminais vermelhos e pretos
do subwoofer.
Ligue os cabos com RISCA
BRANCA aos terminais
VERMELHOS e os outros
cabos ao terminais pretos. Se
estiverem bem ligadas, as
colunas funcionam “em fase,”
caso contrário o sistema
funciona “desfasado”. Apesar
de isso não danificar o sistema,
o som perde clareza e a
dinâmica dos baixos é
reduzida.
