Instructions d’assemblage
2 personnes sont requises pour l’assemblage
et le déplacement de ce modèle.
NOTE IMPORTANTE :
• Déposez toutes les pièces laminées sur une surface propre et douce comme
sur une carpette ou un tapis an d’éviter l’éraure des pièces.
• Vériez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.
• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.
• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.
• Gardez toutes les pièces de quincaillerie hors de portée des enfants.
• Il est recommandé que 2 personnes effectuent cet assemblage.
Armoire crédence avec storage bas
16214/16215

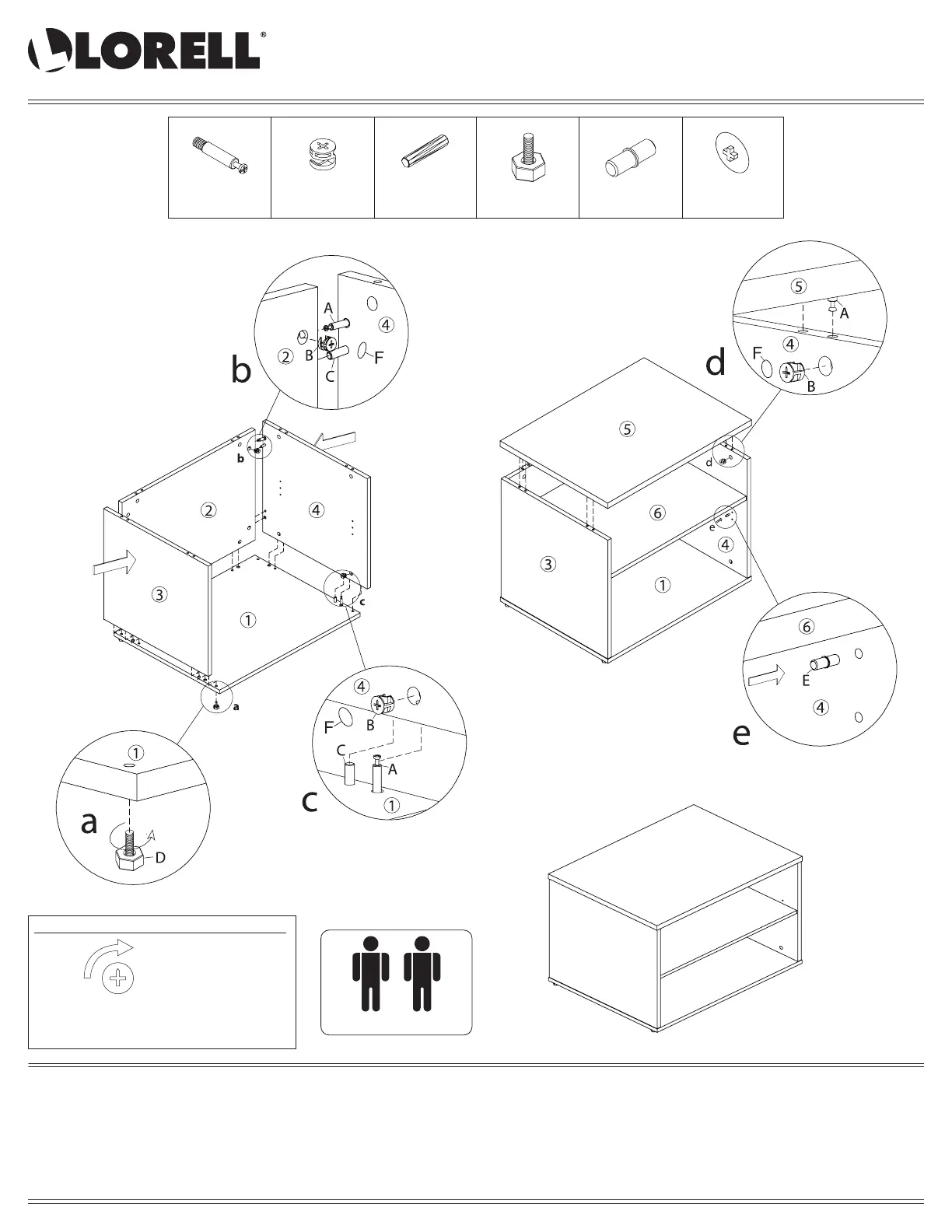

ÉTAPE 1 ÉTAPE 2
ASSEMBLAGE
COMPLÉTÉ
IMPORTANT:
1
⁄4 DE TOUR DANS
LE SENS HORAIRE
POUR BLOQUER
FONCTIONNEMENT DE LA CAME KLIX
ASSUREz-VOUS QUE LA FLèCHE POINTE VERS
LE HAUT AVANT L’INSERTION DANS LE TROU
DU PANNEAU.
Patin d’ajustement
x 4
Goujon
x 16 + 2 extra
Came Klix
x 16 + 2 extra
Couvre-came
x 16 + 2 extra
Serrure batteuse
x 16 + 2 extra
Goujon pour tablette
x 4
A B C D E F
