6
F35HC...UL
Modello
Modell
Type
Modelo
Modèle 73-4
59-6
47-7
106-4
84-6
69-7
145-4
117-6
94-7
215-4
174-6
143-7
272-4
218-6
179-7
323-4
261-6
213-7
362-4
290-6
238-7
430-4
348-6
284-7
Fans / Ventilateurs / Elèctroventil. Ø 350 x N° 1 1 2 2 3 3 4 4
Mod./Type A3G350-AN01-26
Motor power consumption x 1
Puissance moteur x 1
Consumo motores x 1
200~240 V - 1PH - 50/60 Hz
160 W
1,3 A
FAN SPEED 1450 rpm
COLLEGAMENTO DEI MOTORI
MOTORSCHALTUGEN
MOTORS CONNECTION
CONNEXIÓN DE MOTORES
CONNEXION DES MOTEURS
ПОДСОЕДИНЕИЕ МОТОРОВ
EC Electronic Motor EC Motores Electrónicos EC Moteurs Electroniques
ETL Sanitation / ETL Assainissement / ETL Hygiene / ETL Saneamiento

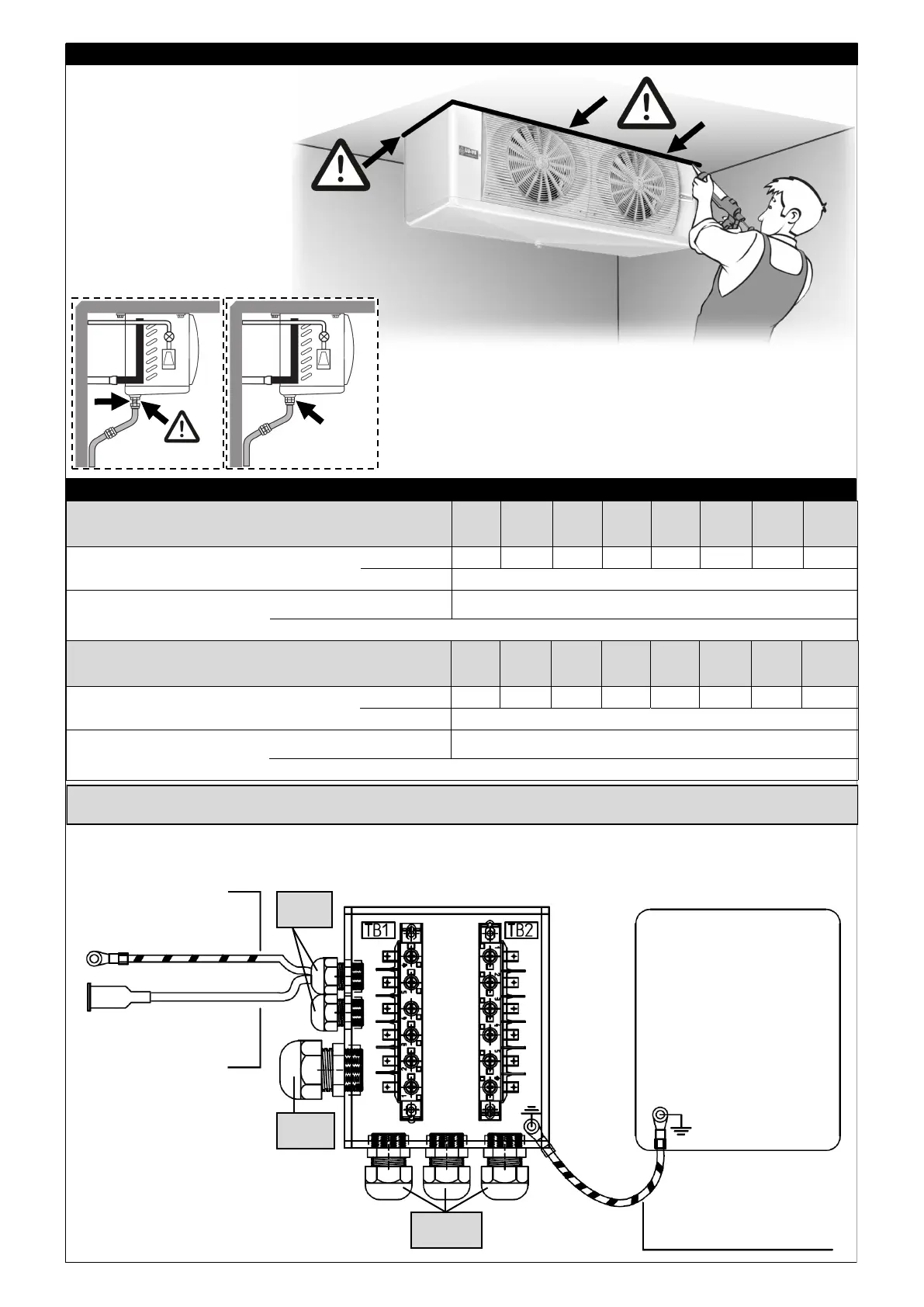

● Seal the space between the
appliance and the ceiling to avoid
the deposit of dirt in the eventual
gap.
● Sceller l'espace entre l'appareil
et le plafond pour éviter le dépôt
de saleté dans l'éventuel espace.
● Selle el espacio entre el aparato
y el techo para evitar el depósito
de suciedad en la eventual bre-
cha.
JUNCTION BOX
COVER
COVER
GROUND CABLE
CHASSIS
GROUND
CABLE
FANS
CABLE
PG21
Heaters
PG13.5
Klixon
PG16
Customer
● Before proceeding with electrical wiring, it is
essential to: ensure that the power supply cir-
cuit is open.
● Avant de procéder aux raccordements élec-
triques, est obligatoire de s’assurer que le cir-
cuit électrique d’alimentation est ouvert.
● Ante de proceder al conexionado eléctrico es
obligatorio asegurarse que el circuito de alimen-
tación esté abierto.
USE SEALANT
● Cover any exposed threads of the drain for sanitary purposes with
sealant.
● Couvrez tous les filets exposés du drain à des fins sanitaires avec
du produit d'étanchéité.
● Cubra cualquier rosca expuesta del drenaje con fines sanitarios
con sellador.
OK
F31HC...UL
Modello
Modell
Type
Modelo
Modèle 115-4
215-6
315-7
116-4
216-6
316-7
125-4
225-6
325-7
126-4
226-6
326-7
135-4
235-6
335-7
136-4
236-6
336-7
146-4
246-6
346-7
Fans / Ventilateurs / Elèctroventil. Ø 315 x N° 1 1 2 2 3 3 4
Mod./Type S1G315-DN02-12
Motor power consumption x 1
Puissance moteur x 1
Consumo motores x 1
100~240 V - 1PH - 50/60 Hz
74 W
0,7 A
FAN SPEED 1300 / 950 rpm
