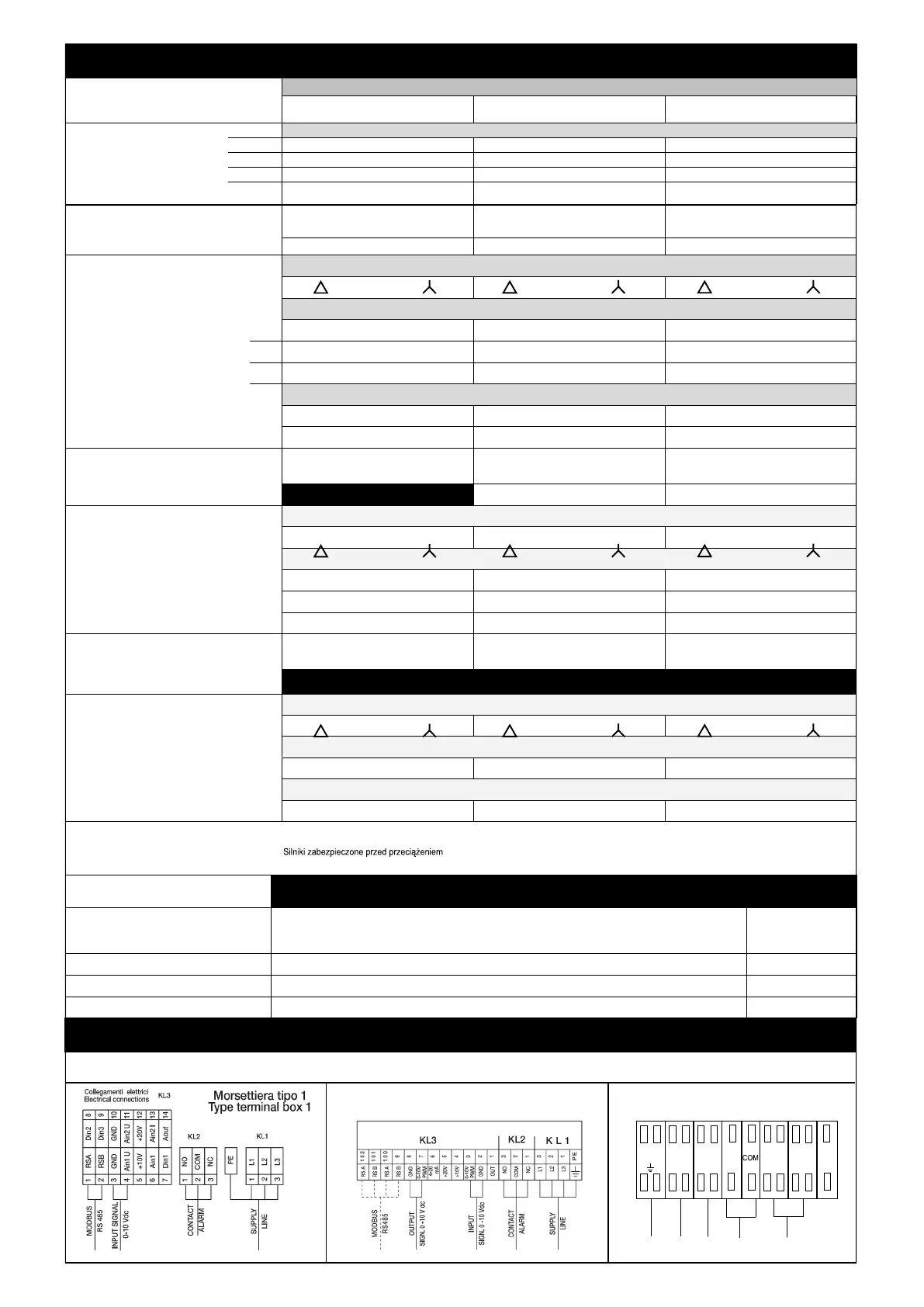

LU-VE LMC 3 - LMC 5 & LMC 6 Fan Motor Details

10
Modello motore / Motor type
Modèle moteur / Motor modell
Modelo motor / Mодель
электродвигателя
Typ silnika / Model motoru
(TK)
A4D500 AM03 01
Ø 500 mm
A6D500 AJ03 01
Ø 500 mm
A8D00 AJ09 01
Ø 500 mm
STANDARD STANDARD STANDARD
3 ~ 400 V 50 Hz
Poli - Collegamento / Poles - Connection / Pôles - Connexion / Polig - Verdrahtung
Polos - Conexión / Полюса - Подсоединение / Słupki—połączenie / Zapojení—póly
4 6 8
Assorbimento motore x 1 / Motor power consump. x 1 / Puissance moteur x 1 / Motorleistung x 1
Consumo motore x 1 / Потребление энергии / Pobór mocy silnika x 1 / Příkon motoru x 1
640 W 500 W 240 W 170 W 115 W 75 W
I 1,40 A 0,80 A 0,70 A 0,30 A 0,30 A 0,20 A
I
A
… A … A … A … A … A … A
Dati elettrici indicati sulla targa / Rating plate Informations / électriques sur la plaque / Elektrische Daten auf dem Typenschild
Datos de laque / Tех. данные по этикетке вентилятора / Informacje z tabliczki znamionowej / Údaje na el. štítku
720 W 550 W 270 W 190 W 130 W 80 W
1,41 A 0,95 A 0,69 A 0,40 A 0,3 A 0,15 A
Modello motore / Motor type
Modèle moteur / Motor modell
Modelo motor / Mодель
электродвигателя
Typ silnika / Model motoru
(TK)
A4D500 AM09 05
Ø 500 mm
A6D500 AJ03 01
Ø 500 mm
A8D500 AJ09 01
Ø 500 mm
OPTIONAL STANDARD STANDARD
3 ~ 460 V 60 Hz
Poli - Collegamento / Poles - Connection / Pôles - Connexion / Polig - Verdrahtung
Polos - Conexión / Полюса - Подсоединение / Słupki—połączenie / Zapojení—póly
4 6 8
Assorbimento motore x 1 / Motor power consump. x 1 / Puissance moteur x 1 / Motorleistung x 1
Consumo motore x 1 / Потребление энергии / Pobór mocy silnika x 1 / Příkon motoru x 1
1050 W 690 W 415 W 295 W 190 W 120 W
1,60 A 1,0 A 0,78 A 0,45 A 0,35 A 0,20 A
… A … A … A … A … A … A
Modello motore / Motor type
Modèle moteur / Motor modell
Modelo motor / Mодель
электродвигателя
Typ silnika / Model motoru
(TK)
A4D500 AM03 01
Ø 500 mm
A6D500 AJ03 01
Ø 500 mm
A8D500 AJ03 01
Ø 500 mm
OPTIONAL OPTIONAL OPTIONAL
1 ~ 230 V 50 Hz
Poli - Collegamento / Poles - Connection / Pôles - Connexion / Polig - Verdrahtung
Polos - Conexión / Полюса - Подсоединение / Słupki—połączenie / Zapojení—póly
4 6 8
Assorbimento motore x 1 / Motor power consump. x 1 / Puissance moteur x 1 / Motorleistung x 1
Consumo motore x 1 / Потребление энергии / Pobór mocy silnika x 1 / Příkon motoru x 1
580 W 2,8 A 240 W 1,10 A 115 W 0,60 A
Dati elettrici indicati sulla targa / Rating plate Informations / électriques sur la plaque / Elektrische Daten auf dem Typenschild
Datos de laque / Tех. данные по этикетке вентилятора / Informacje z tabliczki znamionowej / Údaje na el. štítku
680 W 3,0 A 270 W 1,20 A 130 W 1,60 A
LMC 5 (Ø 500)
Condensatori / Condensers / Condenseurs /
Verflussiger / Condensadores /
КОНДЕНСАТОРЫ / Kondensatory /
Kondenzátory
LMC5N LMC5S LMC5R
Elettroventilatori
Fan motors
Ventilateurs
Ventilatoren
Elécrroventiladores
ВЕНТИЛЯТОРЫ
Silniki wentylatorów
Elektroventilátory
Modello / Type / Modèle / Modell / Modelo / Mодель / Typ / Model
1 --- 2511 2512 2513 2514 2515 2516 2517 ---
2 --- 2521 2522 2523 2524 2525 2526 2527 ---
3 --- 2531 2532 2533 2534 2535 2536 2537 ---
4 --- --- --- --- --- --- --- --- ---
ELETTROVENTILATORI / FAN MOTORS / VENTILATEURS / VENTILATOREN
ELÉCTROVENTILADORES / ВЕНТИЛЯТОРЫ / SILNIKI WENTYLATORÓW / ELEKTROVENTILÁTORY
TK =
Motori protetti termicamente
Overload protected motors
Moteurs avec protection thermique
Motoren mit überlastungsschutz
Motores con protectior térmico
Mоторы с термической защитой
Tepelně chráněný motor
Corrente di spunto
Starting current
Courante de démarrage
Anlaufstrom
Intensidad de arranqu
IA Пусковой ток
Proudová špička
I
A
=
LMC 5
Elettroventilatori / Fan motors / Ventilateurs /
Ventilatoren / Elécrroventiladores /
ВЕНТИЛЯТОРЫ / Silniki wentylatorów /
Elektroventilátory
TYPE Code Motor size Voltage G/1’ P (kW) I (A)
Morsettiera tipo
Type terminal box
Vent. Fans Ø 500 A3G 500-AN 33-90 30108553 112 400/3/50 1600 0,98 1,6 2
Vent. Fans Ø 500 A3G 500-AD 01-58 30108554 84 230/1/50 1100 0,36 2,2 3
Vent. Fans Ø 500 A3G 500-AF 48-58 30108555 84 230/1/50 870 0,18 1,2 3
EC Motori Elettronici / EC Electronic Motor / EC Moteurs Electroniques / EC elektronische Motoren / EC
Motores Electrónicos / EC Элекронные двигатели / EC Silnik elektroniczny / EC Elektromotory
LMC 5 - LMC 6
Motori / Motors / Moteurs / Motoren / Motores / Моторы / Silniki / Motory
COLLEGAMENTO DEI MOTORI / MOTORS CONNECTION / CONNEXION DES MOTEURS / MOTORSCHALTUGEN
CONEXIÓN DE LOS MOTORES / ПОДСОЕДИНЕНИЕ ЭЛЕКТРОДВИГАТЕЛЕЙ / POŁĄCZENIE SILNIKÓW / PŘIPOJENÍ MOTORŮ
PE N L1 GND 0-10V
NC
+10V
Morsettiera tipo 3
Type terminal box 3
PE N L1
CONTACT
ALARM
INPUT
SIGNAL
0-10 V dc
Morsettiera tipo 2
Type terminal box 2
