Quickstart – Smart Weather Sensors WSxxx Status 06/2016
G. Lufft Mess- und Regeltechnik GmbH, Fellbach, Germany 2
WSxxx Schnellstart: Kabelbelegung & Messdatenkontrolle
Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Mit dieser Quickstart-Anleitung
möchten wir Ihnen die ersten Schritte der Inbetriebnahme des Lufft WSxxx Wettersensors erläutern.
Montage der WSxxx:
- Zur Montage des Sensors wird ein Gabel-Ringschlüssel SW13 benötigt
- WS mit Windmessung: Für die korrekte Windmessung muss das Gerät nach Norden
ausgerichtet sein oder die automatische Kompass-Korrektur aktiviert sein – Nähere
Informationen zur automatischen Kompass-Korrektur entnehmen Sie der Bedienanleitung.

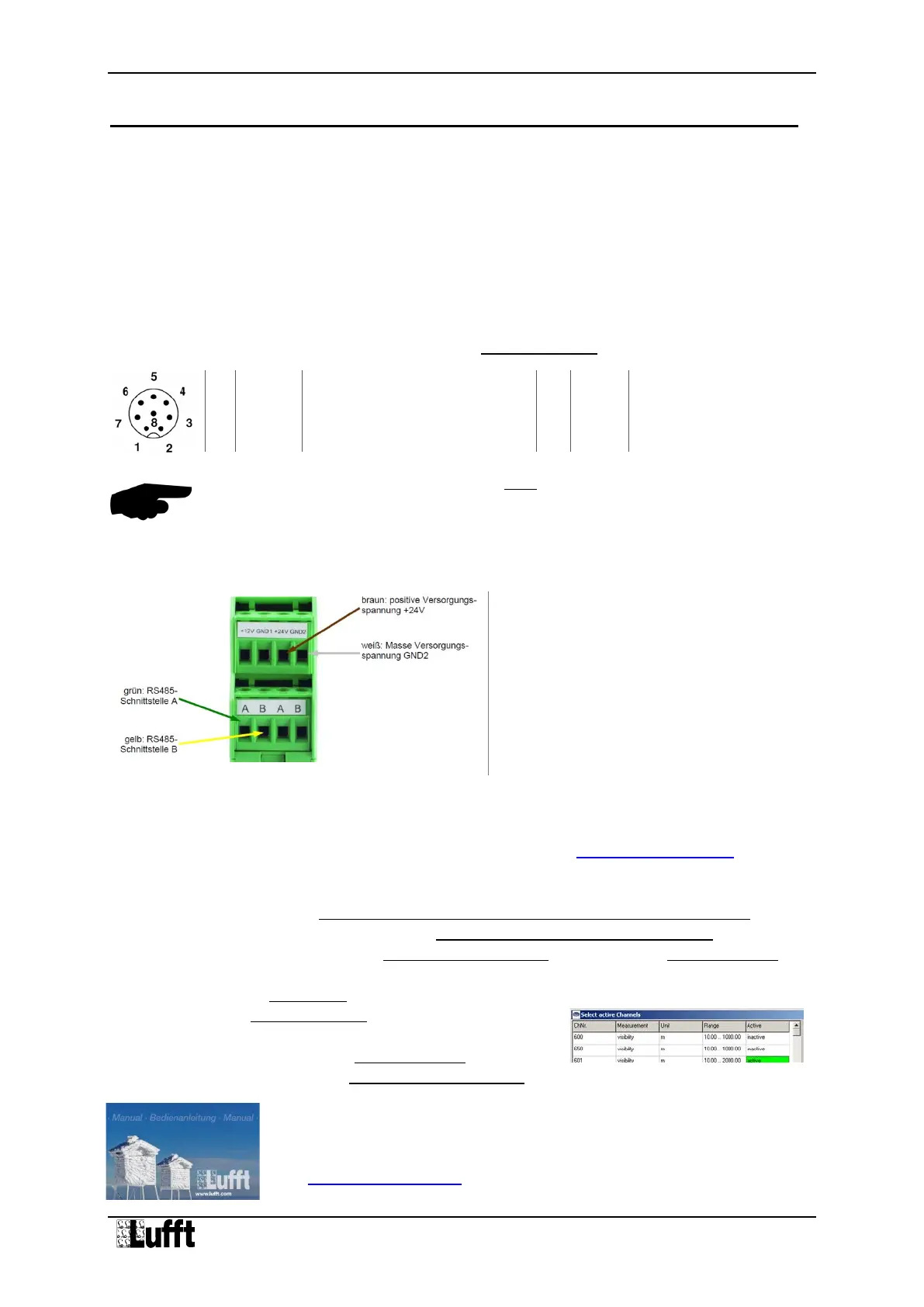

Kabelbelegung / Anschlüsse bei Verwendung des UMB-Protokolls:
Masse Versorgungsspannung
(12-24V)
positive Heizungsspannung
Achtung: Falls zur Messdatenübertragung nicht das UMB-Protokoll verwendet wird,
ergeben sich Änderungen in der Klemmbelegung. Hierzu finden Sie ausführliche
Informationen in der Bedienanleitung.
Anschluss an ISOCON-UMB:
Achtung: Die Heizungsspannung (rot = positive
Heizungsspannung; blau = Masse
Heizungsspannung) wird nicht am ISOCON-UMB,
sondern direkt an das Netzteil angeschlossen.
Bei der Verwendung des Überspannungsschutz
bitte das Anschlussbeispiel aus der Betriebs-
anleitung des Überspannungsschutzes beachten!
Messdatenkontrolle nach Installation mit Hilfe der Software UMB Config Tool:
1. Installieren Sie das UMB Config Tool auf Ihrem PC / Notebook
(Software auf mitgeliefertem USB-Stick sowie über die Website www.lufft.com/WSxxx/
verfügbar)
2. Verbinden Sie den COM-Port PC mit der Schnittstelle ISOCON-UMB
(RS232-SUBD9-1:1)
3. Starten Sie das Tool über Start
Programme
Lufft UMB-Config
start UMB-Config Tool
4. Wählen Sie den genutzten Com-Port über „Bearbeiten
Verbindungseinstellungen“
5. Öffnen Sie das Sensor-Menü über „Bearbeiten
Sensoren“, gehen Sie auf „Art des Sensors“ und
fügen Sie die WSxxx (mit Klick auf Zufügen) der Sensorliste hinzu
6. Betätigen Sie das „Überprüfen“-Feld, um die Kommunikation zum Sensor zu prüfen
7. Klicken Sie auf „Aktivierte Kanäle“ und aktivieren Sie die
gewünschten Kanäle (mit Klick auf den jeweiligen Kanal)
8. Schließen Sie das Fenster mit „Speichern/Ende“ und
starten Sie die Messung über „Datei
Messung starten“
Bedienanleitung der intelligenten Wettersensoren WSxxx:
Sie finden die ausführliche Bedienanleitung der WSxxx auf dem der
Verpackung beiliegenden USB-Stick sowie als Download über den folgenden
Link: www.lufft.com/WSxxx/
