19
Tekniset tiedot
Tuotenumero ................................................................................ 20758 -0606 -0705 -0804 -0903
Luna ....................................................................................................... ML 1660 ML 1840 ML 1860 ML 1880
Tekniset tiedot:
Sorvausläpimitta rungon päällä ....................................................... mm 400 460 460 460
Sorvausläpimitta poikkikelkan päällä .............................................. mm 250 290 290 290
Sorvausläpimitta aukon päällä ......................................................... mm 650 700 700 700
Kärkiväli .......................................................................................... mm 1500 1000 1500 2000
Karapylkkä:
Karareikä .......................................................................................... mm 80 80 80 80
Kraholkki ............................................................................................... D1-8 D1-8 D1-8 D1-8
Karakartio ja vaippa ............................................................................... MT 7 MT 7 MT 7 MT 7
Karanopeuksia ....................................................................................... 12 12 12 12
Karanopeuden kierrosalue 50Hz ......................................................rpm 25-1800 25-1800 25-1800 25-1800
Karanopeuden kierrosalue 60Hz ......................................................rpm 30-2160 30-2160 30-2160 30-2160
Voitelu ................................................................................................... Roiskevoitelu Roiskevoitelu Roiskevoitelu Roiskevoitelu
Vaihdelaatikko:
Pituus- ja poikkisyöttöjen lkm ............................................................... 122 122 122 122
Pituussyöttöalue (mm/rev) ............................................................... mm 0,04-2,46 0,04-2,46 0,04-2,46 0,04-2,46
Poikkisyöttöalue (mm/rev) ............................................................. mm 0,03-1,23 0,03-1,23 0,03-1,23 0,03-1,23
Tuumakierteiden lkm ............................................................................. 61 61 61 61
Tuumakierrealue .......................................................................... T.P.I. 1-5/8 - 72 1-5/8 - 72 1-5/8 - 72 1-5/8 - 72
Mm-kierteiden lkm ................................................................................ 24 24 24 24
Mm-kierrealue ................................................................................. mm 0.5 - 20 0.5 - 20 0.5 - 20 0.5 - 20
Teräkelkka ja kelkka:
Suurin teräkoko ................................................................................ mm 25 x 25 25 x 25 25 x 25 25 x 25
Teräkelkan maks. siirtymä ............................................................... mm 130 130 130 130
Poikkikelkan maks. siirtymä ............................................................ mm 230 230 230 230
Kelkan maks. siirtymä ..................................................................... mm 1340 890 1340 1900
Kärkipylkkä:
Kärkipylkän holkin maks. siirtymä .................................................. mm 130 130 130 130
Kärkipylkän holkin kartio ...................................................................... MK 4 MK 5 MK 5 MK 5
Muuta:
Päämoottori ............................................................................................
230/400 3-fas 230/400 3-fas 230/400 3-fas 230/400 3-fas
............................................................................................................... 50-60Hz 50-60Hz 50-60Hz 50-60Hz
Nettopaino (noin) ............................................................................... kg 2485/2630 2485/2630 2485/2630 2485/2630
VAROITUS
Lue koko
käyttöohje ennen koneen asentamista ja
käyttöä!
Muuten seurauksena voi olla vakavia vahinkoja!

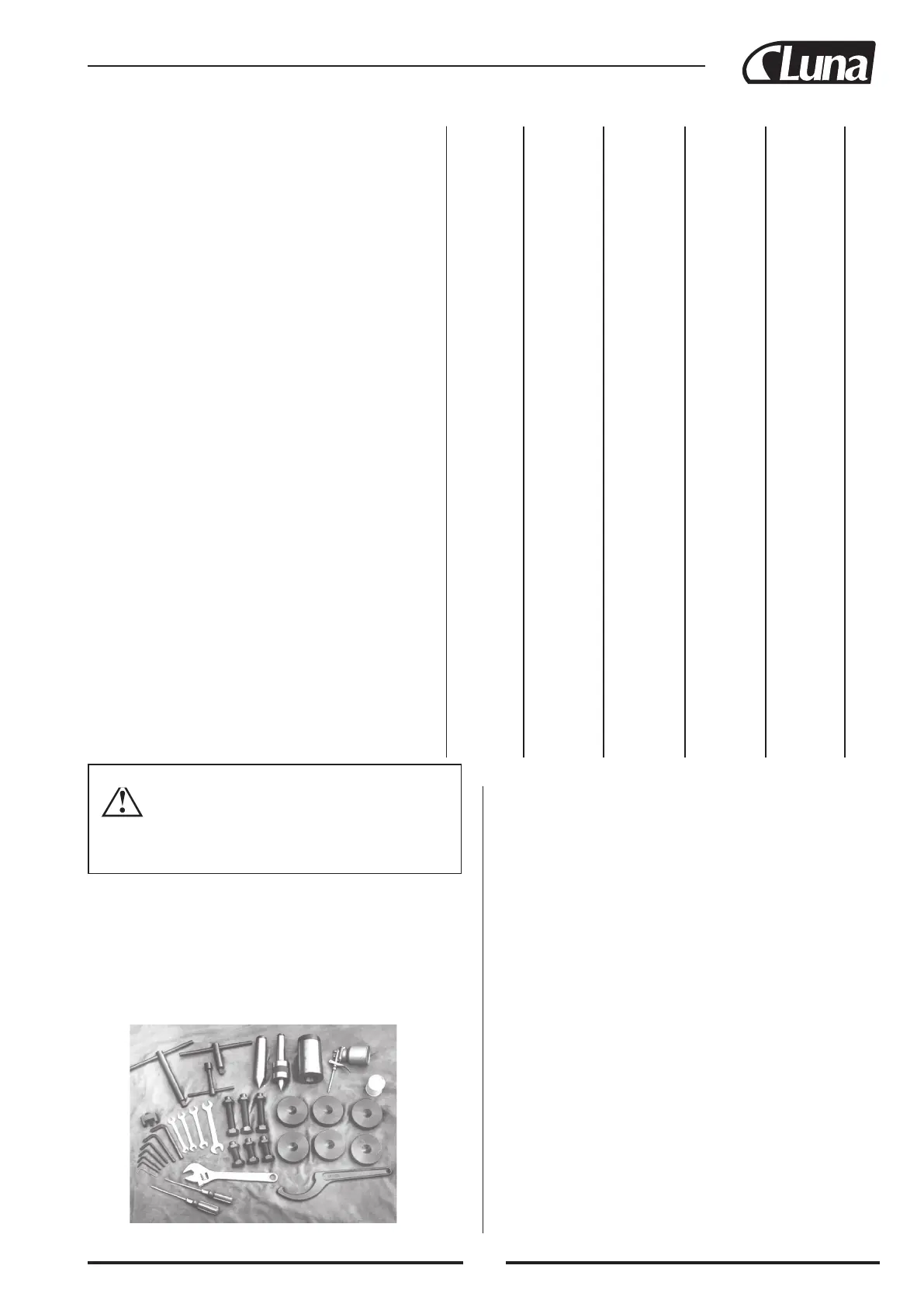

Kuva 1
Toimituksen sisältö
1 Sorvi
1 Tukipylkkä (sorviin asennettuna)
1 Takapylkkä (sorviin asennettuna)
1
250 mm kolmileukaistukka (sorviin asennettuna)
1 320 mm nelileukaistukka
1 Tasolaikka (12”-tasolaikka - 14” ZX-sorvit; 16”tasolaikka - 16”/18”
ZX-sorvit)
1 Työkalulaatikko
Työkalulaatikon sisältö
1 Kuusiokoloavainsarja
1 Kiintoavainsarja
1 Karaholkki
1 Kärki
6 Säätöpulttia
6 Säätöalustaa
1 Uraruuvitaltta
1
Ristipäinen ruuvitaltta
1 Istukka-avain
1 Teränpitoavain
1 Lamppu
1 Jakoavain
1 Öljyruisku
1 Poikkisyöttötuki
2 Turvatappia
1 Pyörivä kärki (MT4 - 14”/16” ZX-sorvit, MT5 - 18” ZX-sorvit)
1 Istukkaruuvin avain
1 Pyöreä mutterinväännin
1 Gap-Bridge-puikko
5 Sulaketta
1 Työkalu
1 Maalikannu
1 Varaosaluettelo
1 Käyttöohje
-0580
ML 1640
410
250
660
1000
80
D1-8
MT 7
12
25-1800
30-2160
Roiskevoitelu
122
0,04-2,46
0,03-1,23
61
1-5/8 - 72
24
0.5 - 20
25 x 25
130
230
1340
130
MK 4
230/400 3-fas
50-60Hz
2485/2630
