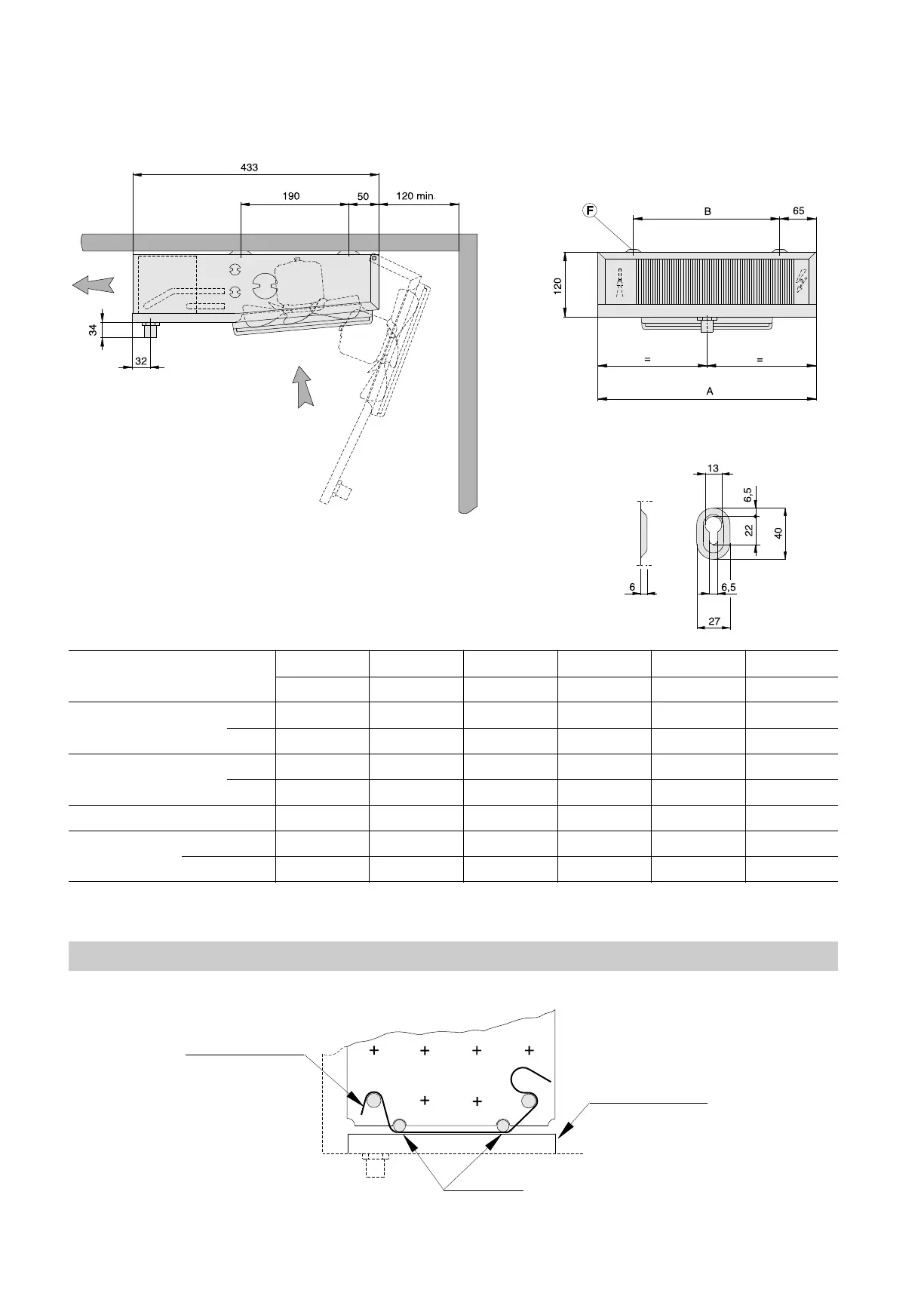

Caractéristiques constructives et dimensionnelles
Détail de positionnement résistance
Modèle EVS 40 60 100 130 180 (*) 290 (*)
EVS/B 40/B 60/B 100/B 130/B 180/B (*) 290/B (*)
Dimensions A 411 411 611 611 1111 1111
(mm)
B 271 271 471 471 971 971
Raccords internes batterie entrée 10 mm 10 mm 10 mm 10 mm 1/2” SAE 1/2” SAE
sortie 10 mm 10 mm 10 mm 10 mm 16 mm 16 mm
Raccord d’écoulement 1/2” GAS 1/2” GAS 1/2” GAS 1/2” GAS 1/2” GAS 1/2” GAS
Poids net vers. normale 3,9 4,6 6,6 7,2 10,4 11,4
(kg)
vers. ED 4,3 4,9 7,0 7,6 11,0 12,0
Détail de fixage “F”
Egouttoir
(uniquement pour la version EVS/B)
Résistance
Clip fixation résistance
(*) Employer valve thermostatique avec égalisateur de pression.
