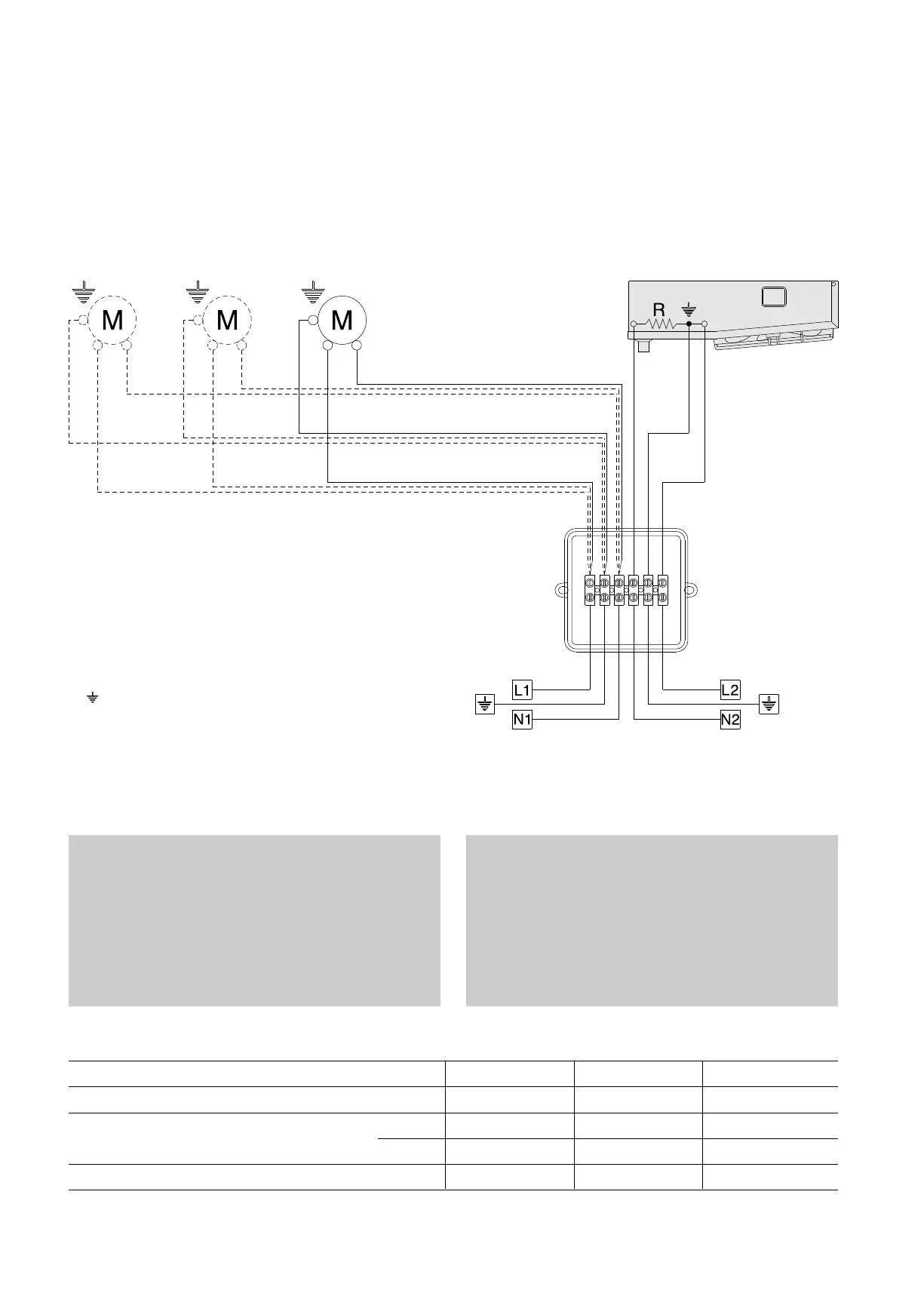

EVS/B: Schéma de branchement et absorptions des motoventilateurs
et des résistances électriques de dégivrage
Modèle EVS/B 40 - 60 100 - 130 180 - 290
Motoventilateurs N° x ø mm 1 x 200 2 x 200 3 x 200
Absorption motoventilateurs A 0,35 0,70 1,05
W 53 106 159
Absorption des résistances W 480 650 1080
M = motoventilateurs
R = résistance de dégivrage
L1 = marron
N1 = bleu
L2-N2 = noir
= jaune/vert
L1-N1 = ligne d’alimentation des motoventilateurs 230V/1/50-60Hz
L2-N2 = ligne d’alimentation des résistances électriques 230V/1/50-60Hz
Attention
Les moteurs sont dotés de thermocontacts de protection inter-
nes à réenclenchement automatique.
Avant d'utiliser des systèmes de réglage du nombre de tours
des moteurs, vérifier la compatibilité avec ces mêmes
moteurs; des systèmes non compatibles peuvent générer des
nuisances sonores ou des dommages aux moteurs mêmes.
Le fabricant n'assume aucune responsabilité sur les presta-
tions des modèles équipés avec systèmes de réglage.
Attention
Il est obligatoire d'appliquer d'opportuns systèmes de protec-
tion thermique sur les lignes d'alimentation.
Vérifier périodiquement les fonctionnalités de la résistance
pour éviter l'accumulation dommageable de glace sur les
modèles.
Le fabricant ne répond en aucune manière des défectuosités
générées par des mauvais fonctionnements non relevés.
