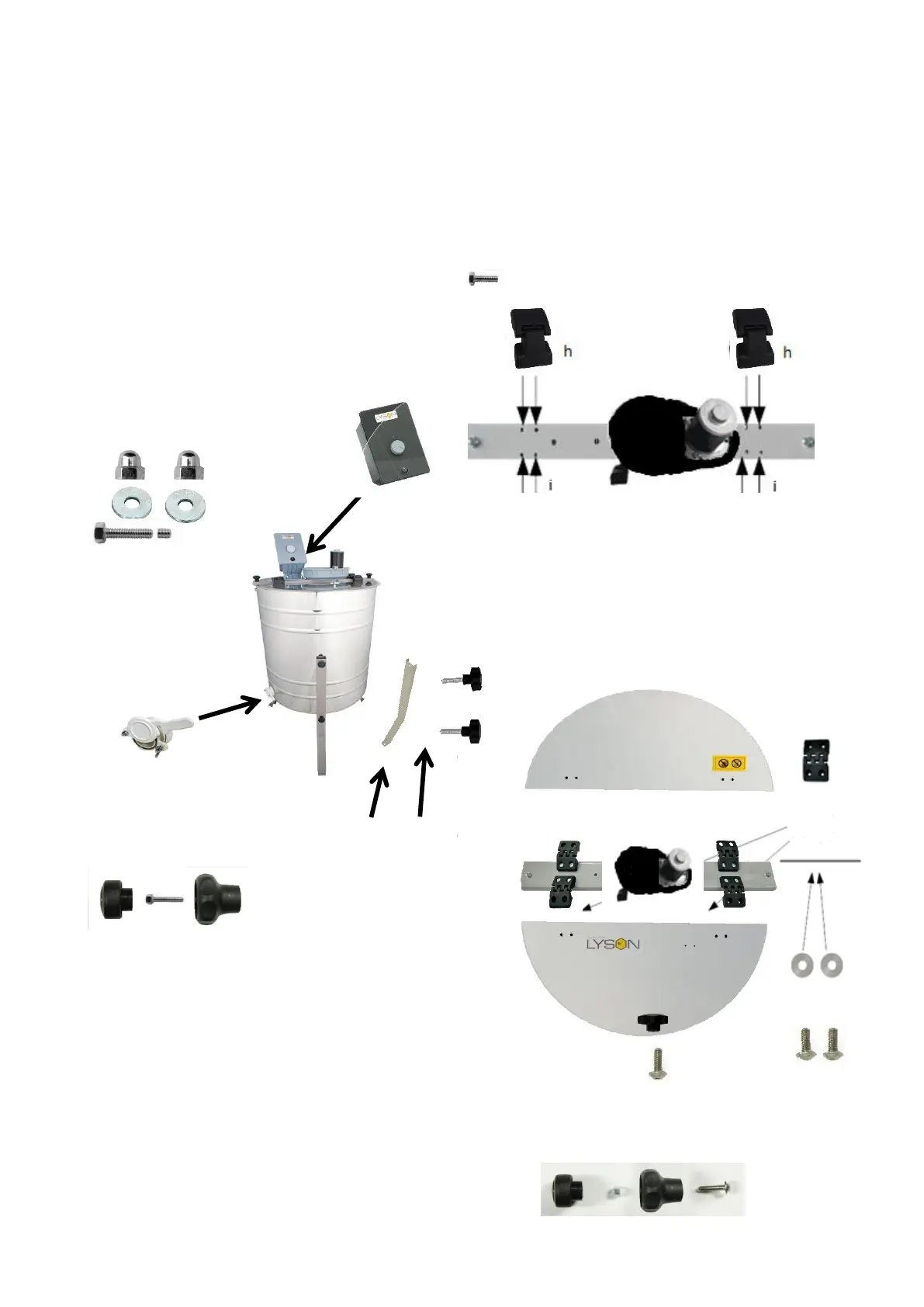

Montaż miodarki BASIC z napędem
elektrycznym
1. bęben miodarki z zamontowanym silnikiem
wyciągnąć z kartonu
2. wyciągnąć zestaw elementów do
samodzielnego montażu
3. montaż nóg oraz zaworu
4. montaż pleksy
5. montaż sterownika
l
I1.
I2.
I3.
d.
Mocowanie
zaworu
c a,b
Składanie gałki (a,b) do nóg
Przykręcenie zawiasów do belki
Przed montażem zawiasów do belki należy
wcześniej odkręcić 2 gałki mocujące belkę
do bębna.
Przykręcenie pleksy do belki
h
Składanie gałki do pleksy(g,k,f)
