i. zawias do pokrywy – 4 szt.
j.wkręt 4,2x19 – 16szt
k. podkładka 5 poszerzana
pod nakrętki do pleksy – 8 szt.
.
l. nakrętka do śruby stożkowej
imbusowej do pleksy i do belki
M5 – 1 szt.

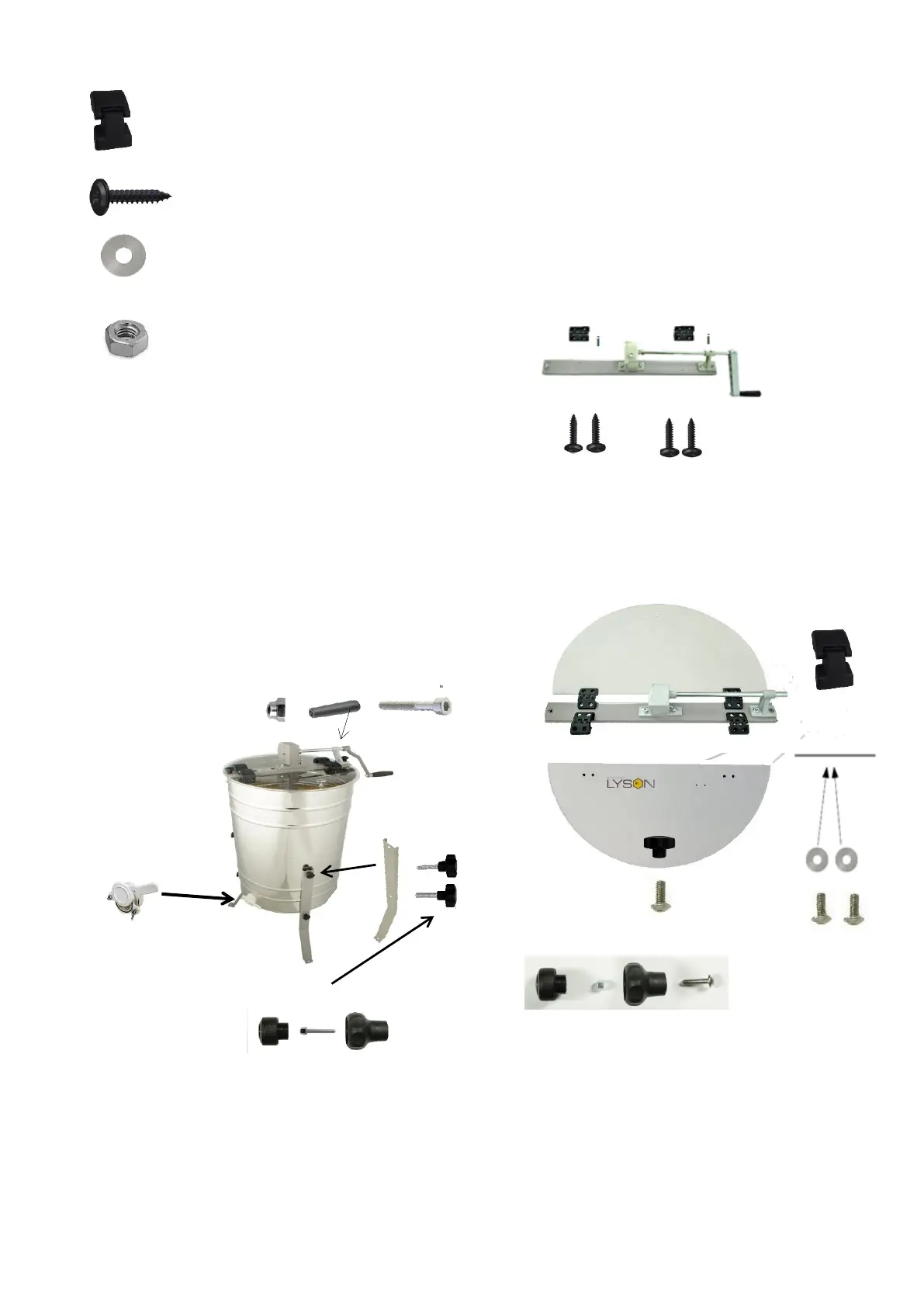

Montaż miodarki BASIC z napędem
ręcznym
1. Bęben miodarki z zamontowaną listwą
z napędem ręcznym wyciągnąć z kartonu
2. Wyciągnąć zestaw elementów do
samodzielnego montażu
3. Montaż nóg i zaworu
4. Montaż rękojeści
5. Montaż pleksy
Mocowanie rękojeści
e2 e1 e
d.
Montaż
zaworu
a,b
Montaż nóg
Składanie gałki (a,b) do nóg
Przykręcenie zawiasów do belki
Przed montażem zawiasów do belki należy
wcześniej odkręcić 2 gałki mocujące belkę
do bębna.
j
Przykręcenie pleksy do belki
Składanie gałki do pleksy(h,l,g)
