MAAX Allia TSR-6032 User Manual

9
BEFORE
YOU BEGIN
AVANT
DE COMMENCER
ANTES
DE COMENZAR


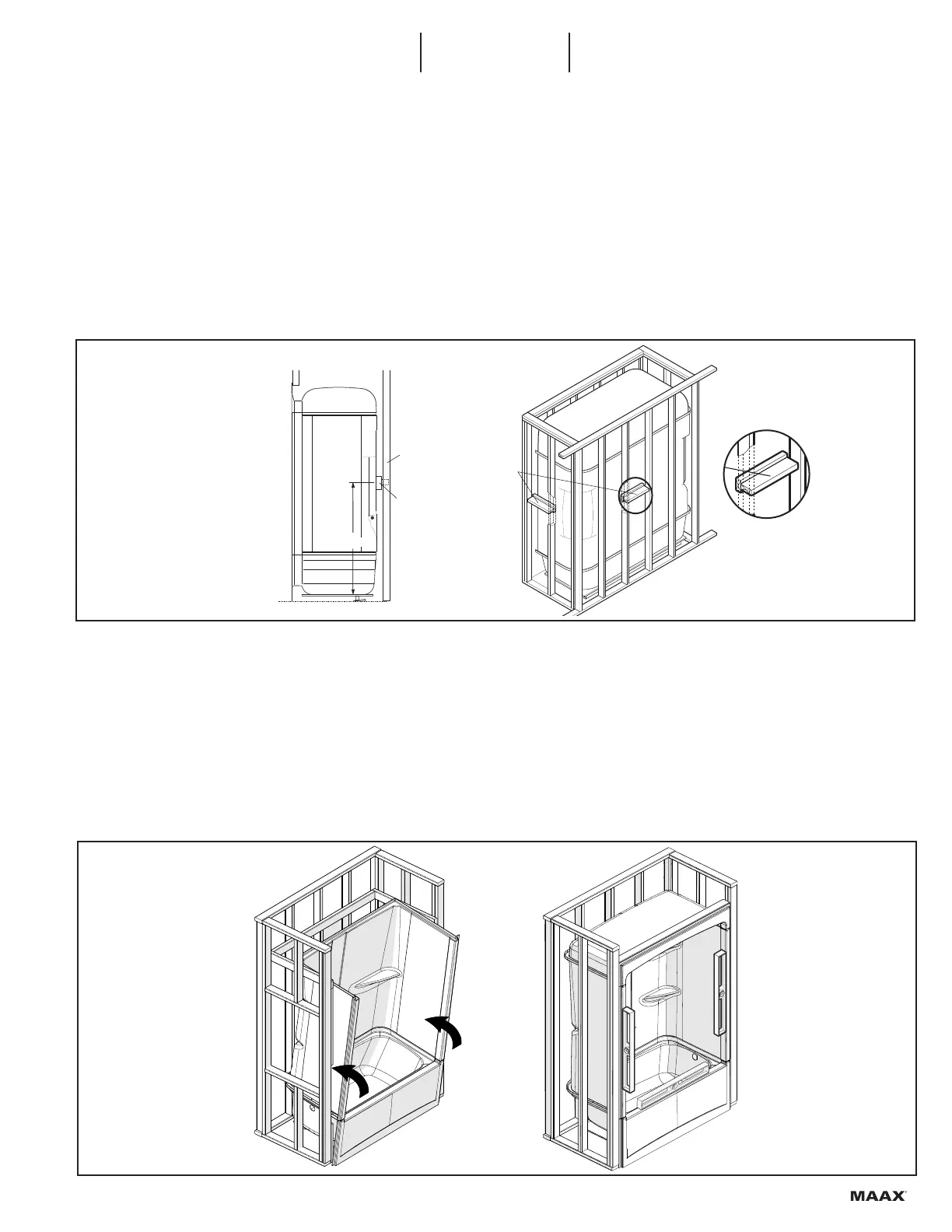

In order to ensure maximum strength in
the unit walls, at a height of 48" from the
bottom of the unit, add pieces of wood
between the back of the walls and the
frame. Fig. 5.
 These pieces of wood must
not interfere with faucets and plumbing
accessories. Do not force the unit walls
towards the inside.

Insert the assembled unit inside the alcove.
Square and level the unit. Fig. 6.
Ensure that the unit fits within the structure
without forcing it. Remove the unit from
the alcove.

Afin d’assurer un maximum de rigidité des
murs de l’unité, ajouter, à une hauteur
de 48" depuis le fond de l’unité, des
pièces de bois entre l’arrière des murs et
l’encadrement. Fig. 5.
 Ces pièces de bois ne doivent
pas interférer avec la robinetterie et les
accessoires de plomberie. Ne pas forcer
les murs de l’unité vers l’intérieur.

Insérez l’unité assemblée à l’intérieur de
l’alcôve. Mettre à l’équerre et au niveau.
Fig. 6.
Assurez-vous que l’unité s’inscrit dans la
structure sans la forcer. Retirez l’unité de
l’alcôve.

Con objeto de asegurar una rigidez máxima
a las paredes de la unidad, añada piezas
de madera a una altura de 48" respecto del
fondo de la unidad, entre el envés de las
paredes de la unidad y el armazón. Fig. 5.
 Las piezas de madera no
deben obstruir llaves y elementos de
las tuberías. No forzar las paredes de la
unidad hacia el interior.

Inserte la unidad montada en el interior de la
alcoba. nivelar y meter a escuadra la unidad.
Fig. 6.
Asegúrese de que la unidad se ajuste a la
estructura sin forzarla. Retire la unidad del
nicho.
48"
(1219 mm)
Framing
Encadrement
Estructura
Reinforcement
Renfort
Refuerzo
48"
(1219 mm)
Reinforcement
Renfort
Refuerzo
Framing
Encadrement
Estructura
Reinforcement
Renfort
Refuerzo
Reinforcement
Renfort
Refuerzo
48"
(1219 mm)
Framing
Encadrement
Estructura
Reinforcement
Renfort
Refuerzo
48"
(1219 mm)
Reinforcement
Renfort
Refuerzo
Framing
Encadrement
Estructura
Reinforcement
Renfort
Refuerzo
Reinforcement
Renfort
Refuerzo
Fig. 5
48"
(1219 mm)
Framing
Encadrement
Estructura
Reinforcement
Renfort
Refuerzo
48"
(1219 mm)
Reinforcement
Renfort
Refuerzo
Framing
Encadrement
Estructura
Reinforcement
Renfort
Refuerzo
Reinforcement
Renfort
Refuerzo
Fig. 6
