Mac allister MPWP2200 - Page 56

MPWP2200 par MacAllister
Avant de commencer
Pour commencer...
FR
16

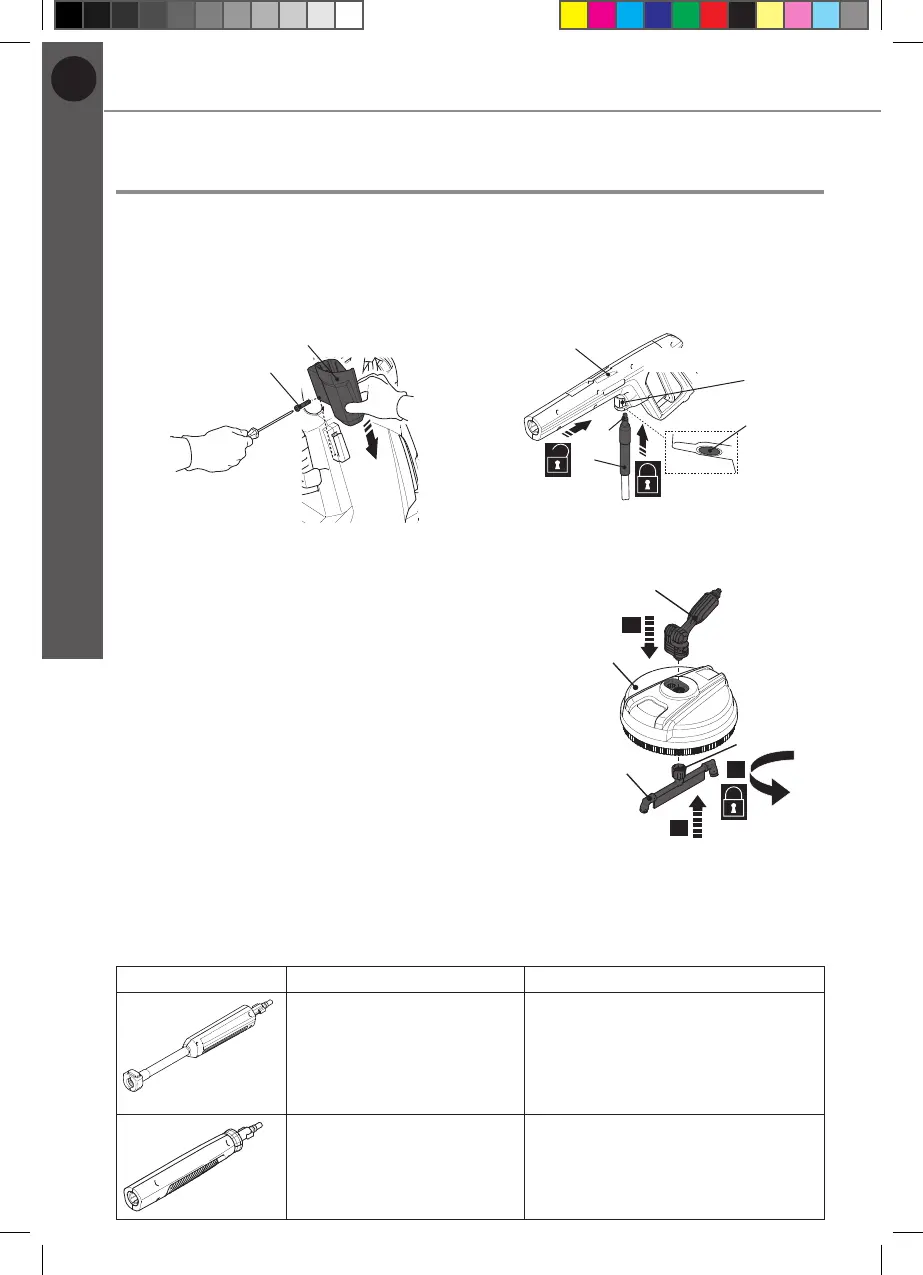

Montage
Tuyau haute pression
1. Insérez le connecteur (3a) du tuyau haute pression (3) dans le port de
raccordement du tuyau (9a) du pistolet de pulvérisation (9). Vériez qu’il
s’enclenche en position (Image 2). Appuyez sur le bouton de déverrouillage
(9b) pour déverrouiller si nécessaire.
8
8a
Click
3
3a
9a
9b
9
Image 1 Image 2
Brosse pour terrasse
1. Alignez le connecteur d’angle (23a) avec
les trous sur le carter (23b) et insérez le
connecteur d’angle dans le carter (Image 3,
étape 1).
2. Raccordez l’arbre rotatif (23c) au
connecteur d’angle (étape 2).
3. Fixez le raccord avec l’écrou (23d)
(étape 3).
1.
2.
3.
23a
23b
23c
23d
Image 3
Deux extensions de lance (7, 22) et plusieurs accessoires sont fournis avec ce
produit.
Veuillez vérier les caractéristiques techniques de tous les accessoires que vous
achetez an de garantir qu’ils sont compatibles avec ce produit.
Illustration Description Application
Extension de lance (7) À utiliser en association avec
le pistolet de pulvérisation,
l’extension de lance courte, la
buse, la brosse pour terrasse et
la brosse pour jantes.
Extension de lance
courte (21)
À utiliser en association avec
le pistolet de pulvérisation,
l’extension de lance et la brosse
pour terrasse.
