Primeros pasos...
Antes de comenzar
21
23
23a
7
9

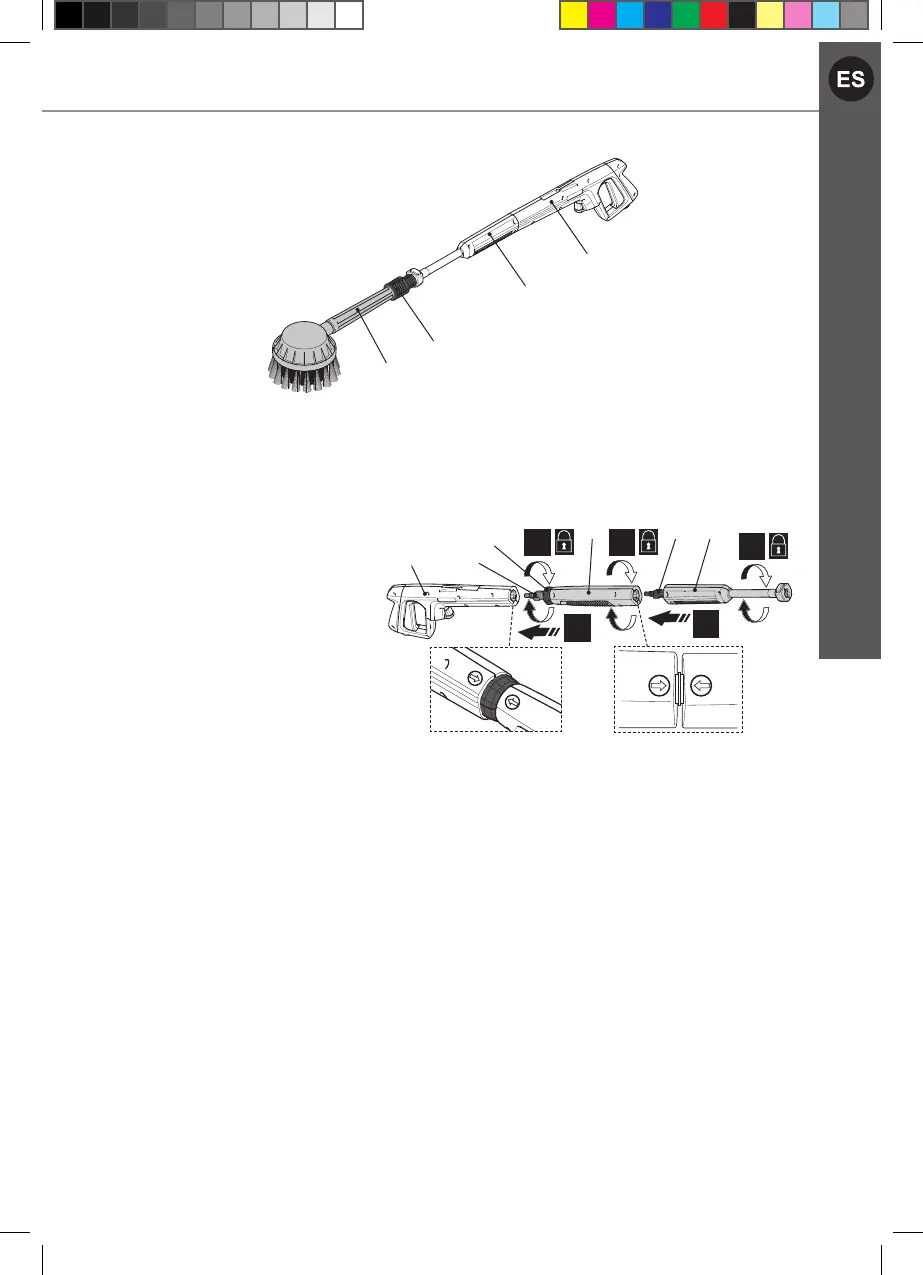

Fig. 10
Cepillo para terraza
El limpiador de terraza está especialmente diseñado para limpiar grandes
supercies planas.
1. Siempre coloque la lanza
corta de extensión (22)
cuando use el cepillo de
terraza.
2. Alinee e inserte las
lengüetas (22a) de la lanza
corta de extensión (22) en
las ranuras del puerto de
conexión de la pistola de
pulverización (9). (Fig. 11,
paso 1).
3. 2.
5.
1.
4.
22a
22b
22
7a 7
9
Fig. 11
3. Gire la lanza corta de extension en el sentido de las agujas del reloj para
bloquearla en su sitio (paso 2). Asegúrese de que la echa de la pistola se
alinea con la echa de la lanza de extensión.
4. Encaje rmemente la lanza corta de extensión (22) girando la manga (22b)
en el sentido de las agujas del reloj (paso 3).
5. Alinee e inserte las lengüetas (7a) de la lanza de extensión (7) en las ranuras
del puerto deconexión de la lanza corta de extensión (22) (paso 4).
6. Encaje rmemente la lanza de extensión (7) girandola en el sentido de las
agujas del reloj para jarla en su sitio (paso 5). Asegúrere de que la echa de
la lanzacorta de extensión se alinea con la echa de la lanza de extensión.
7. Coloque el cepillo de terraza (24) en la lanza de extensión (7) (Fig. 12).
8. El ángulo del conector (24a) puede ser ajustado según se requiera.
