MAC TOOLS MPF970501 - Page 21

800.MACTOOLS
21
ESPECIFICACIONES
No. de
modelo
Eje
Tasa de
impacto
Par de Arranque
Nivel de ruido
(ISO 15744)
in / mm
bpm
avance / retroceso
lb-pie / Nm Presión dB(A) Potencia dB(A)
MPF970501 .5 / 13 1030 / 1120 1100 / 1490 90 3* 101 3*
MPF972501 .5 / 13 1010 / 1060 1100 / 1490 90 3* 101 3*
No. de
modelo
Nivel de
vibración
(ISO 28927-2)
Consumo
promedio de aire
Presión de
Trabajo
Peso Dimensiones
m/s
2
cfm / l/min psi / bar lbs / kg in / mm
MPF970501 5.2 1.5**
5.2 / 147.2
90 / 6.2 6.2 / 2.8
7.5 x 2.8 x 7.6 / 190 x 70 x 193
MPF972501 5.2 1.5**
5.2 /147.2
90 / 6.2 6.4 / 2.9
9.6 x 2.8 x 7.6 / 243 x 70 x 193
* = incertidumbre de medición en dB(A) ** = incertidumbre de medición en m/seg
2

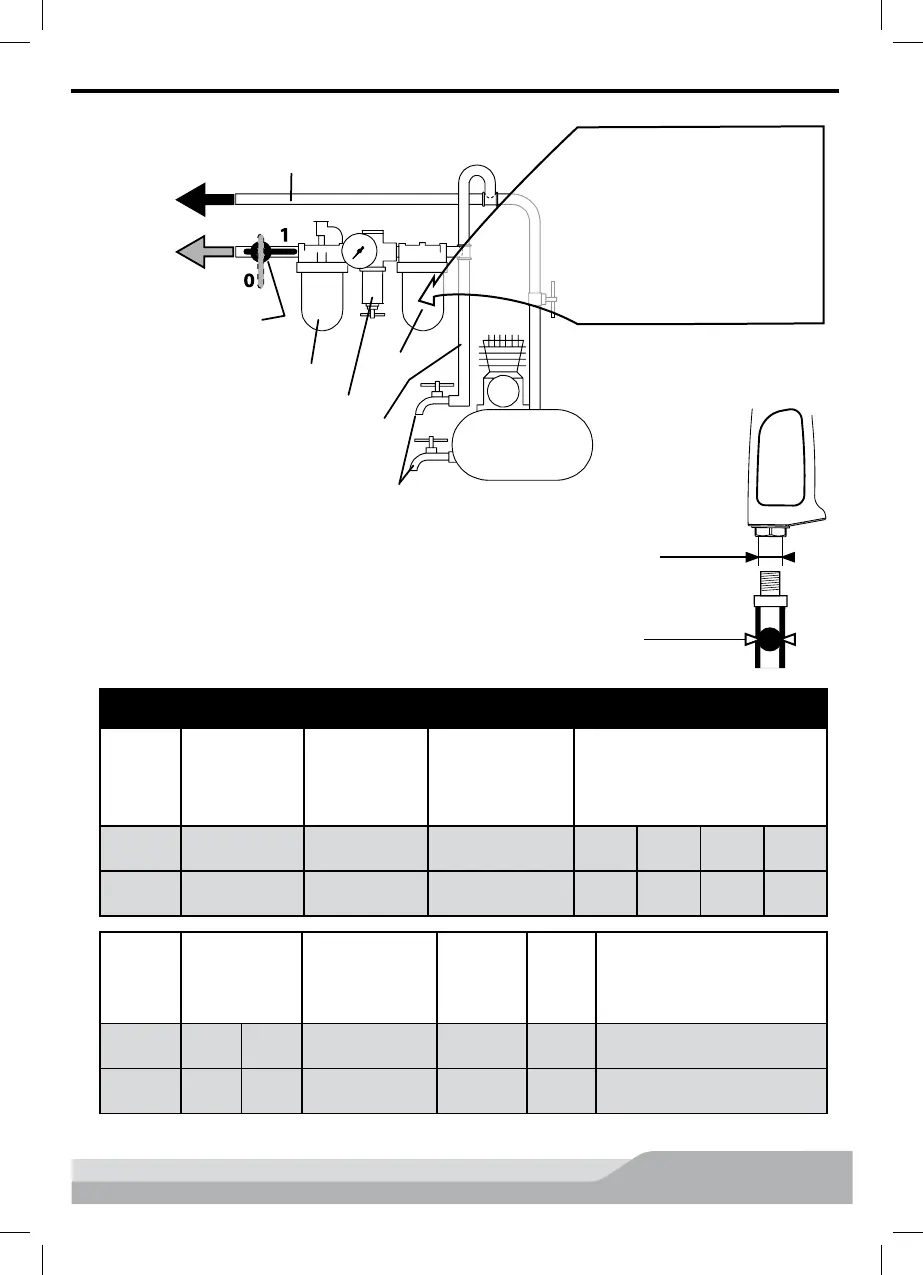

PARA PONER LA HERRAMIENTA EN SERVICIO
VÁLVULA DE PUERTA
DE EMERGENCIA
LUBRICADOR
REGULADOR
AL SISTEMA
DE AIRE
DRENAR REGULARMENTE
COMPRESOR
RAMAL DOS VECES EL TAMAÑO DE
ENTRADA DE LA HERRAMIENTA
NEUMÁTICA
FILTRO
A LA HERRAMIENTA
NEUMÁTICA
LÍNEAS PRINCIPALES TRES VECES
EL TAMAÑO DE ENTRADA DE LA
HERRAMIENTA NEUMÁTICA
Debe colocarse una unidad de
filtro de aire entre el compresor
de aire y el lubricador neumá-
tico para promover un sumi-
nistro de aire limpio al llave de
impacto. El agua, la suciedad
y el sarro pueden dañar el llave
de impacto.
ACCESORIO DE FLUJO
ALTO DE 1/4" NPT
MANGUERA DE AIRE
DE 3/8" (10 mm) D. I. MIN.
Fig. 4
Fig. 5
