MAC TOOLS MPF970501 - Page 33

800.MACTOOLS
33
CARACTÉRISTIQUES TECHNIQUES
Modèle nº Prise carrée Taux d'impact
Couple de
démarrage
Niveau de bruit
(ISO 15744)
in / mm bpm ft-lbs / Nm Pression dB(A) Puissance dB(A)
MPF970501 .5 / 13 1030 / 1120 1100 / 1490 90 3* 101 3*
MPF972501 .5 / 13 1010 / 1060 1100 / 1490 90 3* 101 3*
Modèle nº
Niveau de
vibrations
(ISO 28927-2)
Consommation
moyenne d'air
Pression
de service
Poids Dimensions
m/s
2
cfm / l/min psi / bar lbs / kg in / mm
MPF970501 5.2 1.5**
5.2 / 147.2
90 / 6.2 6.2 / 2.8
7.5 x 2.8 x 7.6 / 190 x 70 x 193
MPF972501 5.2 1.5**
5.2 / 147.2
90 / 6.2 6.4 / 2.9
9.6 x 2.8 x 7.6 / 243 x 70 x 193
* = Incertitude d'evaluation en dB(A) ** = Incertitude d'evaluation en m/s²

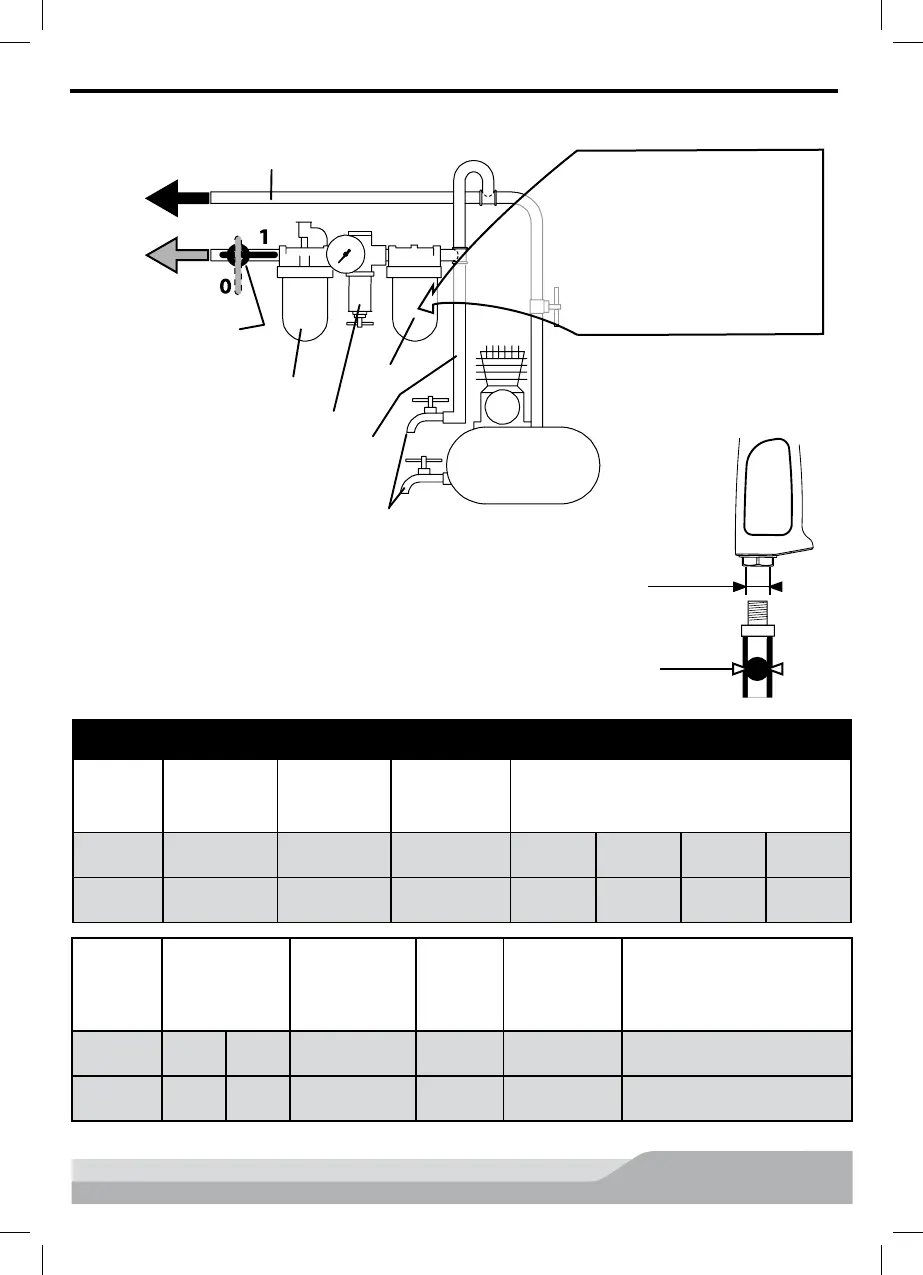

MISE EN SERVICE DE L’OUTIL
SOUPAPE DE
SÉCURITÉ
LUBRIFICATEUR
RÉGULATEUR
VERS LE
SYSTÈME D’AIR
PURGER RÉGULIÈREMENT
COMPRESSEUR
BRANCHER UNE LIGNE 2 FOIS LA
TAILLE DE L’EMBOUCHURE DE
L’OUTIL PNEUMATIQUE
FILTRE
VERS L’OUTIL
PNEUMATIQUE
LIGNES PRINCIPALES 3 FOIS LA
TAILLE DE L’EMBOUCHURE DE
L’OUTIL PNEUMATIQUE
Un filtre à air doit être
placé entre le compresseur
d’air et le lubrificateur pour
favoriser l’alimentation
en air propre vers le clé à
chocs. L’eau, la saleté,
et les dépôts peuvent
endommager le clé à chocs.
RACCORD À HAUT
DÉBIT NPT 1/4 PO
TUYAU À AIR, D. INT.
DE 10 mm (3/8 PO) MIN.
Fig. 4
Fig. 5
