33
PRECAUCIÓN: La desalineación puede causar que los vástagos de la válvula causen fricción sobre el panel de
control, dando como resultado una fuga de gas en la válvula.
NOTA: Desconecta la placa de cocina y su válvula de cierre manual del sistema de tubería de suministro de
gas durante toda prueba de presión efectuada en dicho sistema a presiones de prueba mayores de ½lb/pulg²
manométrica (3,5 kPa o columna de agua de 14”).
NOTA: Aisle la placa de cocina del sistema de la tubería de suministro de gas, cerrando su válvula de cierre
manual durante toda prueba de presión efectuada en dicho sistema a presiones de prueba iguales o menores de
½lb/pulg² manométrica (3,5 kPa o columna de agua de 14”).
CONVERSIÓN DE GAS
ADVERTENCIA: Peligro de explosión
Use una línea de suministro de gas nueva aprobada por CSA International.
Instale una válvula de cierre.
Apriete firmemente todas las conexiones de gas.
Si está conectado a PL, haga que un técnico calificado se asegure de que la presión de gas no exceda una
columna de agua de 14” (36 cm).
Ejemplos de un técnico calificado incluyen: personal licenciado de servicio de sistema de calefacción y
personal autorizado para dar servicio.
No seguir estas instrucciones puede resultar en muerte, explosión o incendio.
Esta estufa puede ser usada con gas natural o gas propano / PL. La estufa está manufacturada de la fábrica para
usarse con gas natural. Se suministra un juego para convertir a gas propano / PL con su placa de cocina. El juego
está marcado «Para conversión a gas propano / PL».
NOTA: Cuando la placa de cocina es convertida a gas propano / PL, se requiere un suministro de gas PL para
proveer un mínimo de 10” a un máximo de 14” de columna de agua al regulador de la placa de cocina.
La conversión debe ser llevada a cabo por un técnico calificado de acuerdo con el juego de instrucciones y con
todos los códigos / requerimientos locales.
PRECAUCIÓN: No seguir las instrucciones puede resultar en lesiones graves.

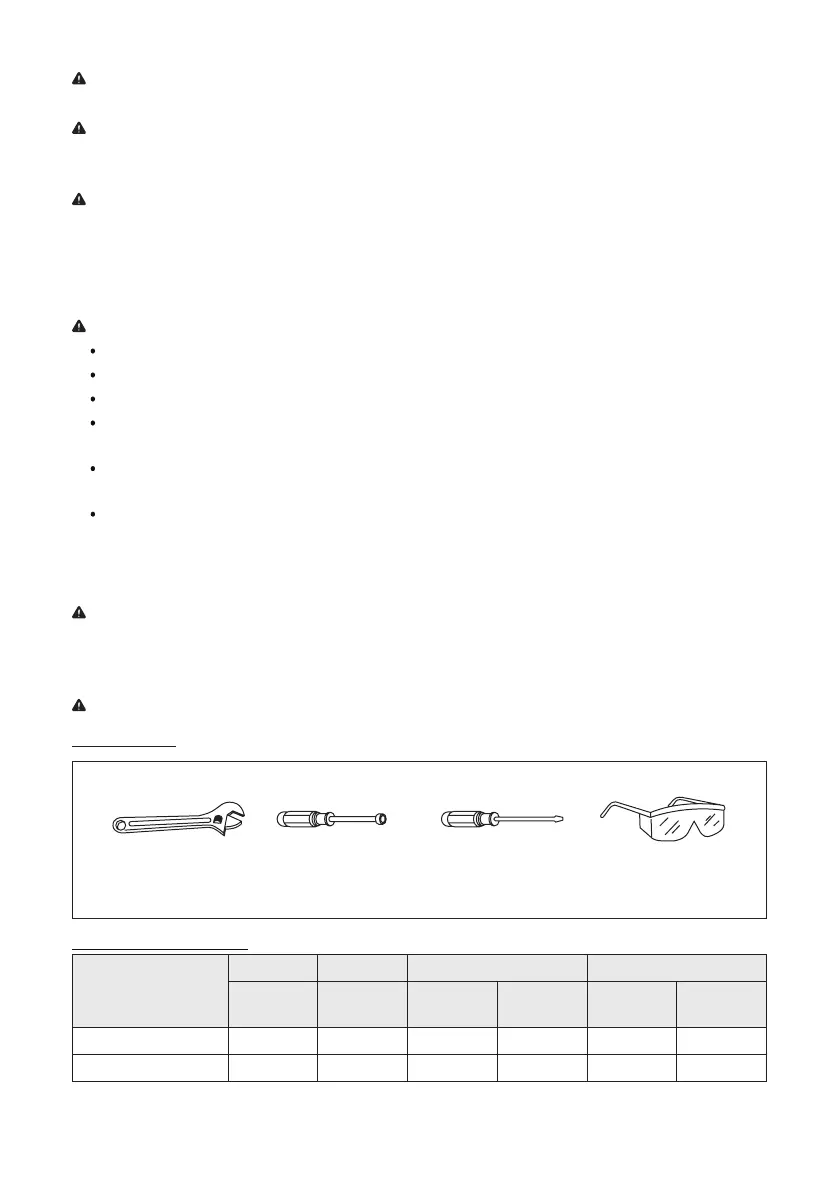

Piezas requeridas
Figura 12
Llave de tuerca de 7 mm
Destornillador plano pequeño
(2 a 2,4 mm o punta tamaño
3/32”, 60 mm de largo)
Llave para tubo Lentes de seguridad
Convertir a gas propano / PL
Tipo de quemador
Salida Max. Salida Min. Gas natural GPL
Kw Kw
Boquilla
(mm)
Cons
(M
3
/h)
Boquilla
(mm)
Cons
(g/h)
Quemador auxiliar 1 0,3 1 x 1,10 0,1 1 x 0,70 73
Quemador de tres anillos 4,5 1,5 5 x ø0.99 0,43 5 x ø0.56 327
