Maglite ML125 - Page 17

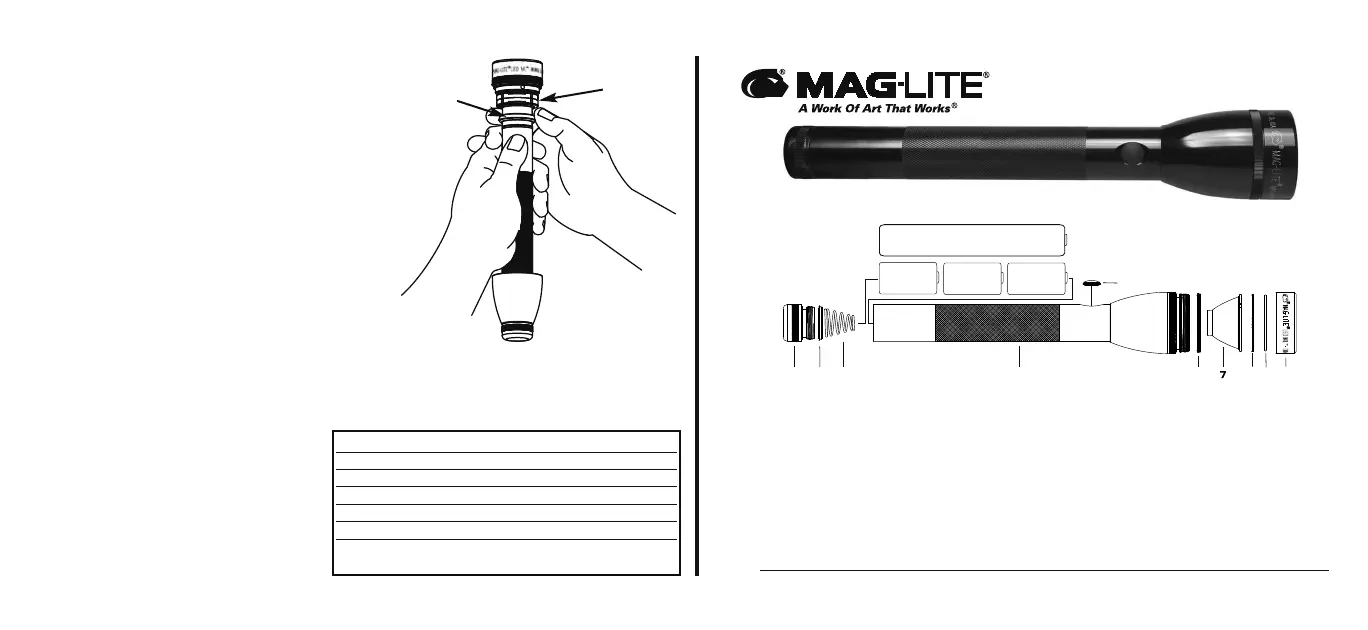

6123 4
5
+
-
+
-
+
-
89 10
-
+
NiMH Rechargeable Battery
C-Cell Alkaline
C-Cell Alkaline
C-Cell Alkaline
1 Tail cap
Capuchon
d’assemblage
Tapa posterior
2 Lip Seal, tail cap
Joint,
à lèvre
Bouchon Arrière
Sello del Labio,
tapa posterior
3 Battery spring*
Ressort pour pile*
Resorte para pilas*
4 **Barrel Assembly
**Tube Assemblée
**Cilindro Montaje
5 Switch seal
Joint commutateur
Sello del interruptor
6 Lip Seal, face cap
Joint, anneau avant
tapa delantera
Sello del Labio,
7 Reflector
Réflecteur
Reflector
8 Clear lens
Lentille incolore
Lente transparente
9 O-ring, face cap
Joint, anneau avant
Rondana, tapa delantera
10 Face cap
Anneau avant
Tapa delantera
*Item 3 inserts into item 1 • La pièce 3 doit être insérée dans la pièce 1• Inserte la pieza 3 dentro de la pieza 1
**Do not disassemble. *Ne pas désassembler. *No desarmar.
Fonctionne sur toutes les batteries
rechargeables NiMH (comprises)
OU (3) les batteries alcalines C-Cell
(non comprises)
SPÉCIFICATIONS LED DE LA LAMPE DE POCHE MAGLITE® ML125™
Longueur globale : 11.104 in. 282.042 mm
Diamètre du canon : 1.199 in. 30.455 mm
Diamètre de la tête : 1.977 in. 50.216 mm
Poids sans la batterie : 11.2 oz. 317.514 g
Poids avec la batterie : 18.4 oz. 521.631 g
Batteries requises : (3) Batterie rechargeable alcaline de
taille C-Cell ou batterie NiMH fournie
n’arrivez pas à la remonter complètement, tournez la collerette
(A) tout en la poussant vers l’avant jusqu’à ce qu’elle s’aligne avec
les rainures sur le grand anneau de réglage en plastique (D). Elle
pourra ainsi glisser jusqu’à la bague moletée (E). Une fois que la
collerette (A) est contre la bague moletée (E), poussez à nouveau
vers l’avant pour fermer l’espace entre la bague moletée (E) et le
capuchon avant (F), et tournez la bague moletée (E) de 5 mm dans
un sens ou dans l’autre ; Puis relâchez la pression vers l’avant sur
la collerette et continuez à tourner la bague moletée (E). Vous
devez entendre / voir la collerette se remettre en position fermée.
Une fois que la collerette (A) est en position fermée et si vous la
tournez, vous pourrez à nouveau régler la lampe comme à votre
habitude.
REMARQUE: Si la bague moletée (E) est bougée vers l’avant et
tournée alors que la collerette n’est pas en position, le mécanisme
peut se bloquer et la collerette ne pourra pas revenir à sa position
initiale. Si cela se produit, poussez la bague moletée vers l’avant
(en direction de la tête de la lampe) et tournez-la doucement
(moins de 5 mm) jusqu’à entendre un clic et qu’elle sorte du
capuchon avant (F). Pour faites revenir la collerette à sa position
normale en suivant le point 4.
C
A
Fig. 4
Gauche
Droite
D
16
