4
Instructivo de ensamble
NOTA: Por favor no apriete completamente todos los pernos, hasta que termine con el ensamble de las
partes, después asegúrese de apretar todos los pernos, esto hará el ensamble más fácil.
1. Desempacar la unidad y confirmar que se tiene todo el material de ferretería y partes requeridas.

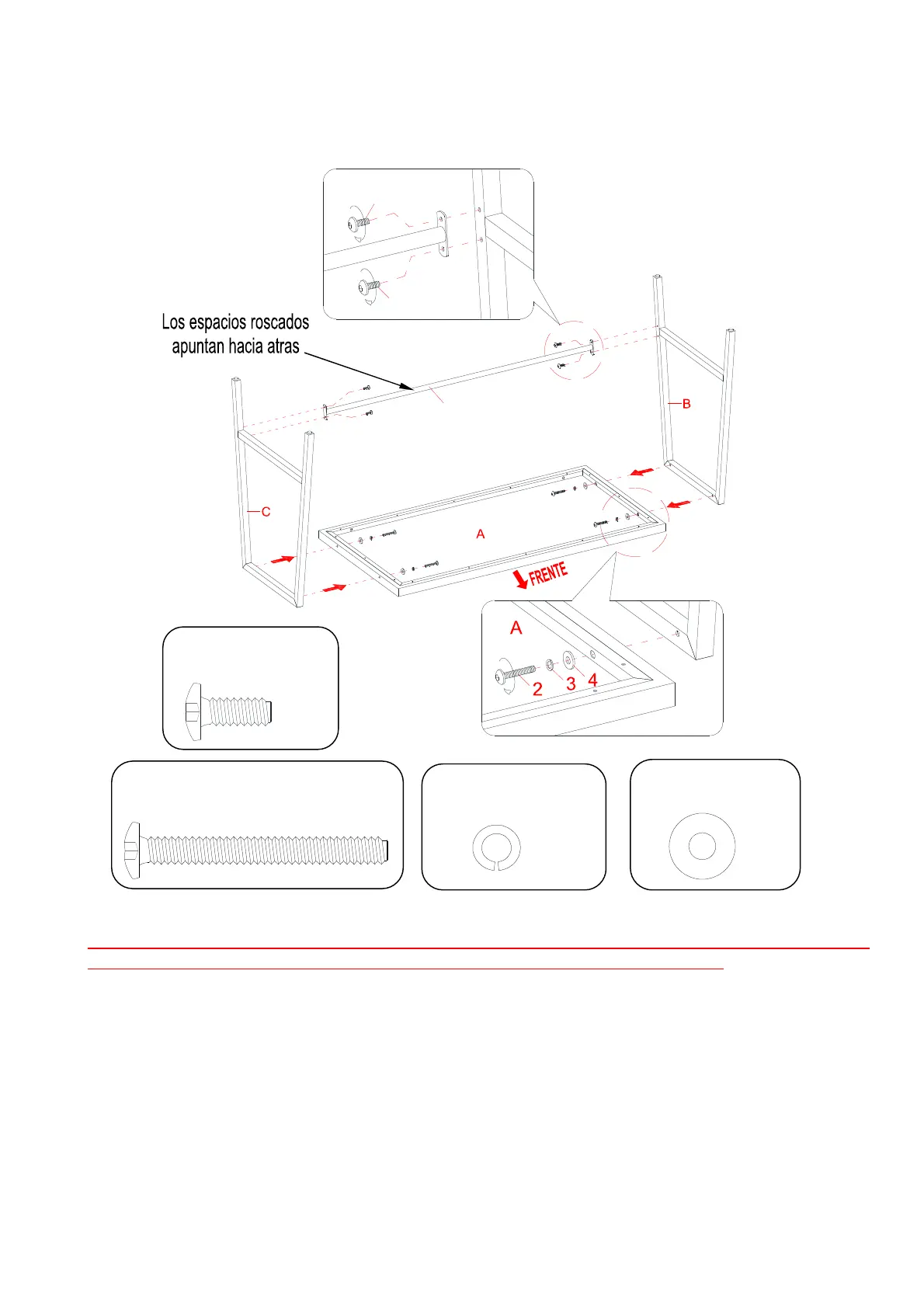

2. Posicionar la tapa de escritorio (A) boca abajo en una superficie nivelada y protegida como se muestra.
3. Adjuntar el marco izquierdo (B) a la tapa de escritorio (A) con 2 pernos de 2 1/4” (2) y 2 arandelas (3 y 4).
4. Adjuntar el soporte inferior (D) al marco izquierdo (B) con 2 pernos de 5/8” (1).
5. Repetir el mismo procedimiento para adjuntar el marco derecho (C) al lado opuesto.
B/C
B/C
1
1
D
D
Arandela de presión
(4 usados en este paso)
③
Perno de 5/8”
(4
usados en este paso
)
①
Arandela plana
(4 usados en este paso)
④
Perno de 2 1/4”
(4
usados en este paso
)
②
