86 ESPAÑOL
1
2
3
4
5
6
7
8
9
10
11
12

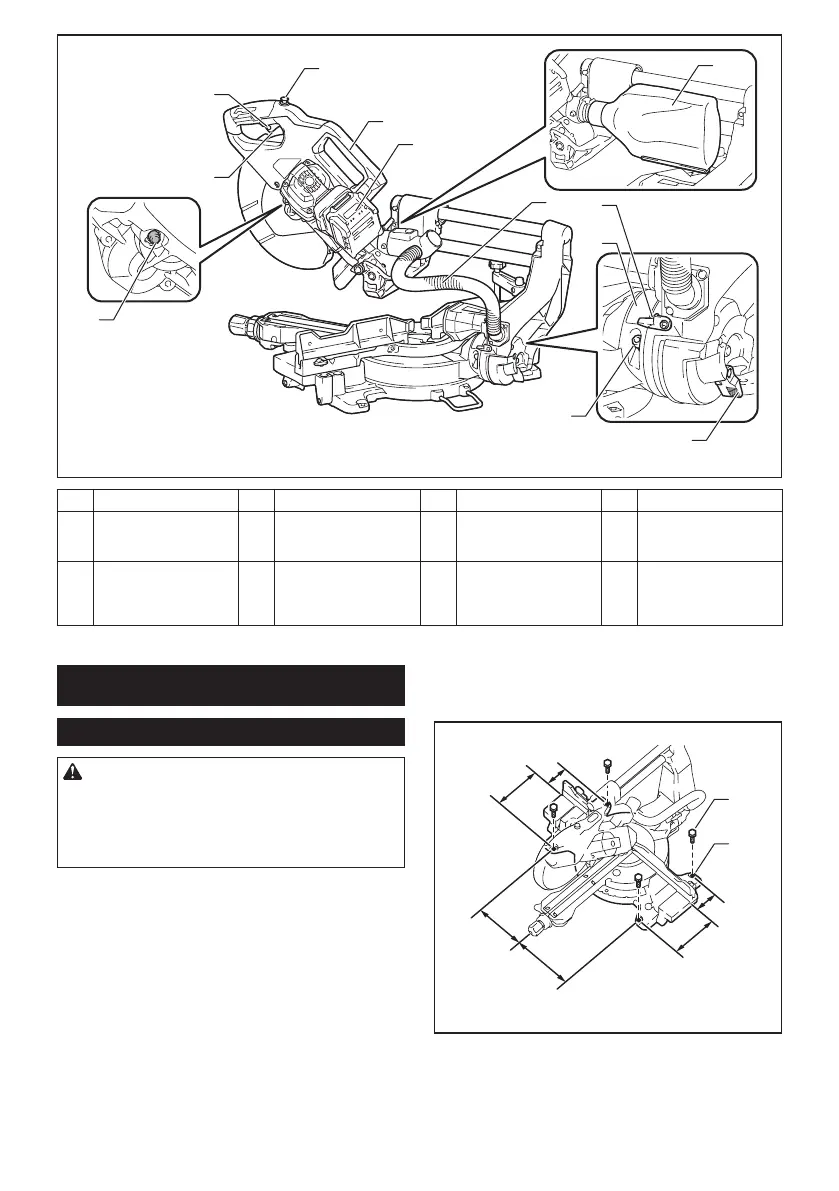

1 Oricio para el candado 2 Gatillo interruptor 3 Botón de desbloqueo 4 Empuñadura portadora
5 Cartucho de batería 6 Manguera de extracción
de polvo
7 Escala del ángulo de
bisel del lado izquierdo
8 Marcador (para el
ángulo de bisel del lado
izquierdo)
9 Palanca de liberación
(para el ángulo de bisel
de 48°)
10 Perno de ajuste de 45°
(para el ángulo de bisel
del lado izquierdo)
11 Bloqueo del eje 12 Bolsa recolectora de
polvo (cuando se reem-
plaza con la manguera
de extracción de polvo)
INSTALACIÓN
Montaje en un banco de trabajo
ADVERTENCIA: Asegúrese de que la herra-
mienta no se mueva sobre la supercie de apoyo.
El movimiento de la sierra de inglete sobre la super-
cie de apoyo mientras se realiza un corte podría
ocasionar la pérdida del control causando lesiones
personales graves.
1. Fije la base a una supercie nivelada y estable
usando los pernos para atornillarla. Esto evitará que la
herramienta se vuelque y provoque heridas.
128.5 mm
100 mm
128.5 mm
100 mm
181 mm
181 mm
1
2
(5-1/16″)
(3-15/16″)
(3-15/16″)
(5-1/16″)
(7-1/8″)
(7-1/8″)
► 1. Perno 2. Oricio de instalación
